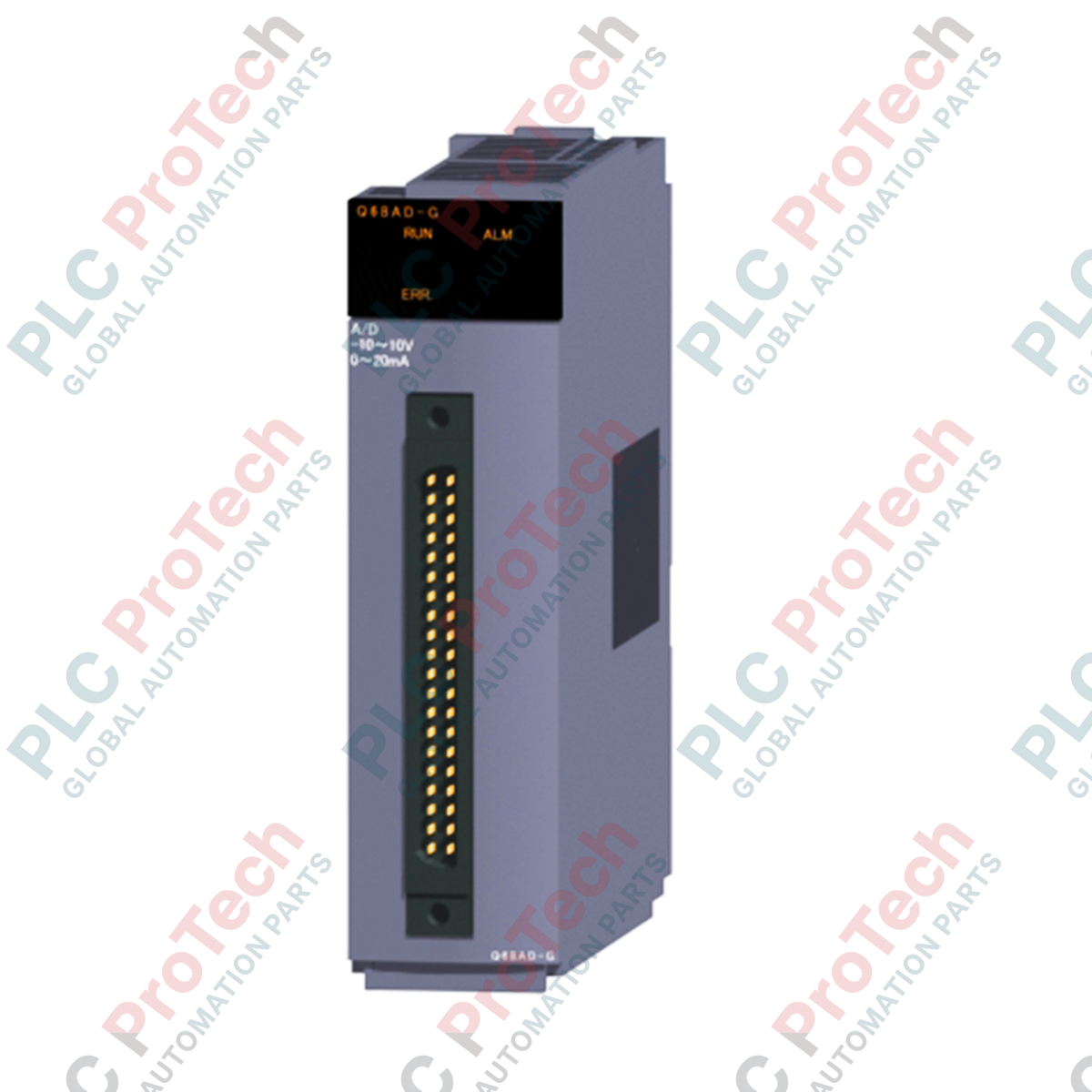

Mitsubishi Electric Q68AD-G MELSEC-Q-Serie galvanisch isolierte Analog-Digital-Wandlereinheit für Kanal-zu-Kanal-Isolierung

SKU Q68AD-G

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: Q68AD-G
Herkunftsland:Vereinigte Staaten
Produkttyp: Analoge Eingangsmodule
Zahlung: T/T, Western Union
Gewicht: 160g
Abmessungen: 102 mm x 27,4 mm x 90 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der Q68AD-G wurde für eine präzise industrielle Prozessautomatisierung entwickelt und ist ein kanalweise isoliertes Analog-Digital-Wandlermodul für die SPS-Plattform der Mitsubishi MELSEC-Q-Serie. Dieses Modul verfügt über acht unabhängige Kanäle und bietet eine zuverlässige elektrische Trennung zwischen den Eingängen, um Erdschleifen zu vermeiden und Signalstörungen in komplexen elektrischen Umgebungen zu minimieren.

Jeder Kanal kann unabhängig so konfiguriert werden, dass er entweder Spannungs- oder Stromsignale akzeptiert, und unterstützt damit standardmäßige industrielle Sensoren und Messumformer. Die Integration hochauflösender digitaler Wandlungsoptionen und dedizierter Skalierungsfunktionen ermöglicht eine präzise Datenerfassung und liefert zuverlässige Messwerte direkt an die Rückwandplatine der Master-Steuerung. Externe Anschlüsse werden über eine hochdichte 40-polige Schnittstelle gebündelt, die eine sichere und kompakte Feldverdrahtung gewährleistet.

Funktionen

Vollständige Kanal-zu-Kanal-Isolierung durch interne Transformator-Technologie zum Schutz der Steuerschaltung.
Acht unabhängige Analogeingangskanäle zur Unterstützung gemischter Spannungs- und Stromkonfigurationen.
Betrieb mit zwei Auflösungsstufen: Normalauflösungsmodus und Hochauflösungsmodus für eine detaillierte Überwachung.
Schnelle Wandlungsrate mit einer Abtastzyklusdauer von 10 ms pro aktivem Kanal.
Unterstützung eines breiten Signalspektrums einschließlich standardmäßiger industrieller Signalbereiche (1 bis 5 V, 0 bis 5 V, 0 bis 10 V, -10 bis 10 V, 0 bis 20 mA und 4 bis 20 mA).

Anwendungen

Telemetrieüberwachung bei der Stromerzeugung und in Umspannwerken.
Instrumentierung in Öl- und Gasraffinerien.
Überwachung der Chemikaliendosierung in Wasser- und Abwasseraufbereitungsanlagen.
Temperatur- und Drucküberwachung in Stahlwerken.

Technische Spezifikationen

Hersteller	Mitsubishi Electric
Artikelnummer / Modell	Q68AD-G
Modultyp	Kanalgetrennte Analog-Digital-Wandlereinheit
Analogeingänge	8 Punkte (8 Kanäle)
Spannungseingangsbereich	-10 bis +10 V DC (Eingangswiderstand: 1 MOhm oder mehr)
Stromeingangsbereich	0 bis 20 mA DC (Eingangswiderstand: 250 Ohm)
Abtastzyklus	10 ms / Kanal
Ansprechzeit	20 ms
Maximaler Eingang	Spannung: ±15 V, Strom: ±30 mA
Isolationsmethode	Transformatorisolierung zwischen den Eingangsklemmen und der SPS-Stromversorgung sowie zwischen den einzelnen Analogeingangskanälen
Prüfspannung (Eingang zur Rückwandplatine)	500 V AC eff. für 1 Minute
Prüfspannung (Kanal zu Kanal)	1000 V AC eff. für 1 Minute
Isolationswiderstand	10 MOhm oder mehr bei 500 V DC
Temperaturkoeffizient	±71,4 ppm / °C (0,00714 % / °C)
Belegte E/A-Punkte	16 Punkte (E/A-Zuordnung: 16 Punkte intelligentes Funktionsmodul)
Interne Stromaufnahme (5 V DC)	0,46 A
Außenabmessungen (H x B x T)	102 mm x 27,4 mm x 90 mm
Gewicht	0,16 kg

Anschlüsse und Schnittstellen

Schnittstellenelement	Spezifikation / Kompatibilität
Schnittstelle für externe Verdrahtung	40-poliger Steckverbinder
Kompatible Steckverbinder	A6CON1, A6CON2, A6CON4 (separat erhältlich)

Installationsrichtlinien

Schalten Sie die MELSEC-Q-Basiseinheit immer aus, bevor Sie das Modul montieren oder entfernen, um Stromschläge oder Schäden am Modul zu vermeiden.
Stellen Sie sicher, dass Signalkabel mit Abstand zu Hochspannungs-Wechselstromleitungen und Motorkabeln verlegt werden, um elektromagnetische Störungen zu reduzieren.
Um die Isolationsanforderungen zu erfüllen, prüfen Sie, ob die externe Erdungsklemme ordnungsgemäß mit der Funktionserde des Schaltschranks verbunden ist.
Ziehen Sie alle Steckerschrauben an der 40-poligen Schnittstelle sicher fest, um während thermischer Zyklen einen stabilen Kontaktwiderstand zu gewährleisten.

Konformität und Zertifizierungen

CE-konform
UL-zertifiziert

FAQ

Was ist der wichtigste Vorteil der Kanal-zu-Kanal-Isolierung beim Q68AD-G?

Die Kanal-zu-Kanal-Isolierung sorgt für eine individuelle elektrische Trennung aller 8 Eingänge. Dadurch werden Erdschleifen verhindert, Signalübersprechen reduziert und die interne Systemschaltung vor externen elektrischen Überspannungen geschützt.

Welche Stecker für externe Anschlüsse werden für das Q68AD-G-Modul benötigt?

Das Modul verwendet einen 40-poligen Stecker. Es ist mit den separat erhältlichen Mitsubishi-Steckern A6CON1, A6CON2 und A6CON4 kompatibel.

Welche Spannungs- und Stromeingangsbereiche werden von dieser Karte unterstützt?

Das Q68AD-G unterstützt Gleichspannungseingänge von -10 bis +10 V sowie Gleichstromeingänge von 0 bis 20 mA, einschließlich der standardmäßigen Konfigurationen von 4 bis 20 mA.

Wie hoch ist die Abtastrate des Analog-Digital-Wandlermoduls Q68AD-G?

Das Modul bietet eine Abtastgeschwindigkeit für die Umwandlung von 10 ms pro aktivem Kanal.
