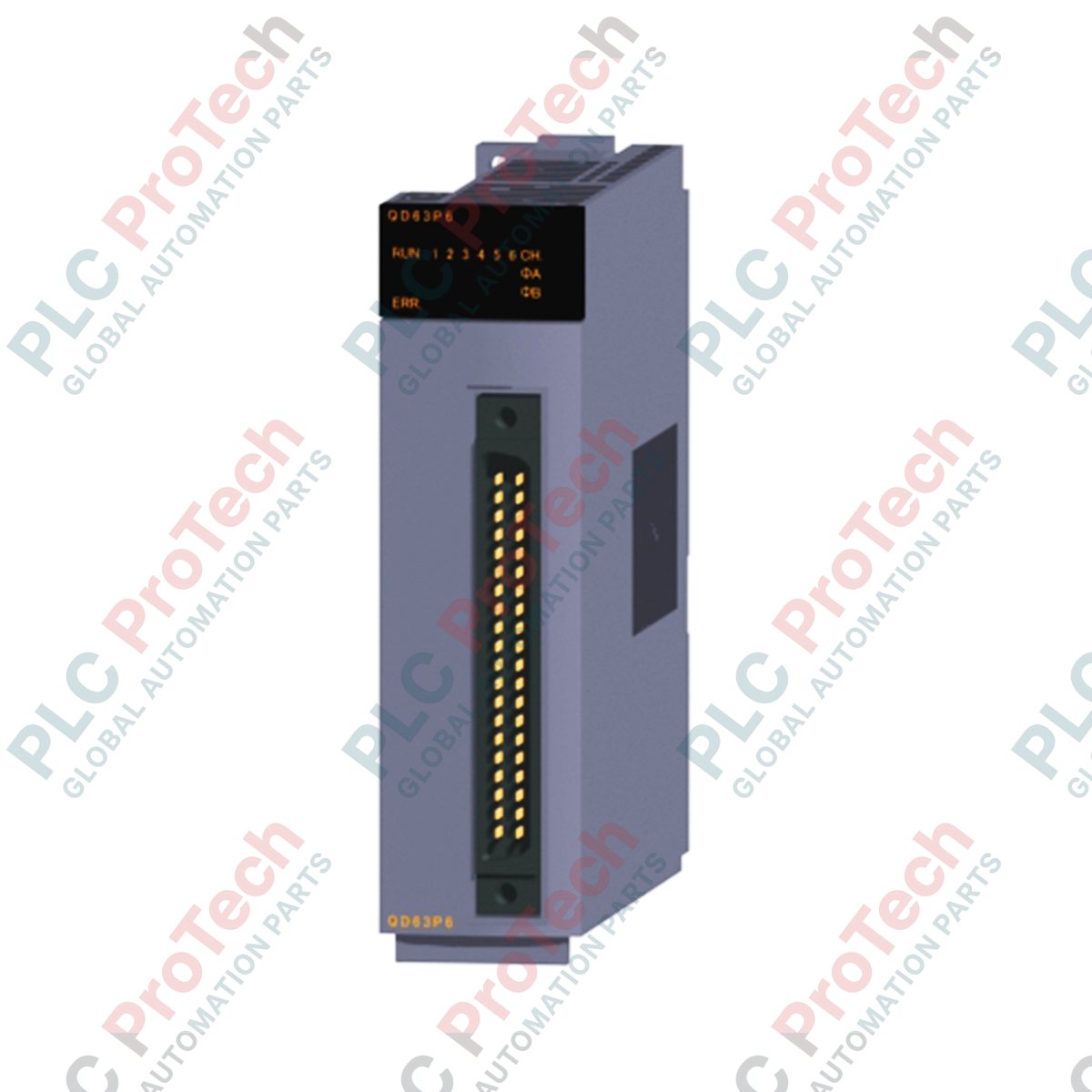

Mitsubishi Electric QD63P6 Mehrkanal-Hochgeschwindigkeitszählermodul der MELSEC-Q-Serie

SKU QD63P6

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Mitsubishi Electric
Produkt-Nr.: QD63P6
Herkunft Vereinigte Staaten
Produkttyp: Hochgeschwindigkeitszähler-Module
Zahlung: T/T, Western Union
Gewicht: 0.15 kg
Abmessungen: 27,4 mm x 98 mm x 90 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Das für die hochpräzise Impulserfassung in der MELSEC-Q-SPS-Umgebung entwickelte QD63P6-Hochgeschwindigkeitszählermodul bietet leistungsfähige Mehrkanalüberwachungsfunktionen für industrielle Bewegungssteuerungs- und Positionierungsanwendungen. Dieses intelligente Funktionsmodul verarbeitet hochfrequente Eingangssignale unabhängig vom SPS-CPU-Zyklus und gewährleistet so eine äußerst präzise Echtzeitüberwachung von Prozessen und die Auslösung von Ereignissen.

Der QD63P6 unterstützt bis zu sechs unabhängige Zählerkanäle und akzeptiert verschiedene Impulskonfigurationen, darunter 1-Phasen-, 2-Phasen- und CW/CCW-Impulsfolgen. Durch die nahtlose Integration einer vorzeichenbehafteten 32-Bit-Binärzählung mit integrierter Vergleichserkennung und Interrupt-Funktionen ermöglicht dieses Gerät eine schnelle Reaktion auf vorgegebene Zählwerte. Es wird direkt auf jede Standard-Basiseinheit der MELSEC-Q-Serie installiert, bezieht seine Stromversorgung über die Systemrückwandplatine und bietet eine hochdichte 40-polige Schnittstelle für externe Signale.

Funktionen

Mehrkanalkapazität: Mit sechs unabhängigen Kanälen für die gleichzeitige Verarbeitung mehrerer Encoder- oder Sensoreingänge ausgestattet.
Einstellbare Zählgeschwindigkeiten: Dynamische Einstellungen zur Geschwindigkeitsänderung bis zu 200 kpps optimieren die Leistung für variable Prozessanforderungen.
Vielseitige Phasenmodi: Unterstützt 1-Phasen-Eingang (1-fache/2-fache Multiplikation), 2-Phasen-Eingang (1-fache/2-fache/4-fache Multiplikation) sowie differentielle CW/CCW-Impulsmuster.
32-Bit-Bereich: Robuste Zählbereichsüberwachung von -2.147.483.648 bis 2.147.483.647 mit Ringzähler sowie UP/DOWN-Voreinstellfunktion.
Hardware-Interrupts: Die integrierte Koinzidenzerkennung löst sofort CPU-Interrupts aus, wenn der Zählwert vordefinierten Zielwerten entspricht.

Anwendungen

Rückmeldung von Drehgebern und Winkelpositionierung in Verpackungssystemen.
Synchronisierung der Fördergeschwindigkeit und Produktsortieranlagen.
Integration von Durchflussmesserimpulsen in der Prozessautomatisierung und Flüssigkeitsverteilung.
Hochgeschwindigkeitsmessung von Längen und Maschinen zum Ablängen.

Technische Daten

Hersteller	Mitsubishi Electric
Modell / Bestellnummer	QD63P6
Serie	MELSEC-Q
Modultyp	Mehrkanal-Hochgeschwindigkeitszählermodul
Anzahl der Kanäle	6 Kanäle
Maximale Zählgeschwindigkeit	200 kpps / 100 kpps / 10 kpps (wählbar)
Zählbereich	Vorzeichenbehaftete 32-Bit-Binärzahl (-2147483648 bis 2147483647)
Signaleingangspegel	5 VDC (6,4 mA bis 11,5 mA)
Zählertypen	Voreinstellbarer UP/DOWN-Zähler, Ringzähler
Übereinstimmungserkennung	32-Bit-Vergleich mit Interrupt-Ausgabefunktion
Externe Schnittstelle	40-poliger Steckverbinder
Belegte E/A-Punkte	32 Punkte (Steckplatz für intelligente Funktionen)
Interne Stromaufnahme	0,59 A (5 VDC)
Abmessungen (B x H x T)	27,4 mm x 98 mm x 90 mm
Gewicht (Masse)	0,15 kg

Anschlüsse und Schnittstellen

Schnittstellentyp	Kompatible Steckverbindermodelle	Technische Daten
Externer E/A-Steckverbinder	A6CON1 (separat erhältlich)	40-poliger Löt-Typ
Externer E/A-Steckverbinder	A6CON2 (separat erhältlich)	40-poliger Crimp-Typ
Externer E/A-Steckverbinder	A6CON4 (separat erhältlich)	40-poliger IDC-Typ

Installationsrichtlinien

Schalten Sie vor dem Ein- oder Ausbau des QD63P6-Moduls in das bzw. aus dem Basismodul stets die externe Stromversorgung und die Hauptstromversorgung der SPS aus.
Stellen Sie sicher, dass der Befestigungsvorsprung des Moduls sicher in der Führungsöffnung des Basismoduls eingerastet ist, bevor Sie die Befestigungsschraube des Moduls festziehen.
Verwenden Sie für alle Hochgeschwindigkeits-Impulseingänge geschirmte Twisted-Pair-Kabel, um die Zählgenauigkeit vor elektromagnetischen Störungen (EMI) zu schützen.
Führen Sie die externen 40-poligen Signalkabel getrennt von Hochspannungs- oder Starkstromkabeln, um induzierte Störungen zu vermeiden.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Welche maximale Puls-Eingangsfrequenz wird vom QD63P6 unterstützt?

Der QD63P6 unterstützt eine maximale Pulszählgeschwindigkeit von bis zu 200 kpps (Pulse pro Sekunde), mit einstellbaren Einstellungen bis hinunter zu 100 kpps und 10 kpps für langsamere Eingänge.

Welche externen Steckverbinder sind mit der 40-poligen Schnittstelle des QD63P6 kompatibel?

Das Modul ist kompatibel mit Mitsubishi A6CON1 (Lötversion), A6CON2 (Crimpversion) und A6CON4 (IDC-Version) 40-poligen Steckverbindern, die separat verkauft werden.

Unterstützt das QD63P6-Modul Phasenmultiplikation für Drehgeber?

Ja, es unterstützt 1-Phasen-Eingang mit 1x oder 2x Multiplikation sowie 2-Phasen-Eingang mit 1x, 2x oder 4x Multiplikation, was es sehr kompatibel mit Standard-Industriedrehgebern macht.

Wie viele I/O-Punkte sind diesem Modul im MELSEC-Q-Rack zugeordnet?

Der QD63P6 belegt genau 32 Punkte auf der PLC-Rückwand und wird als intelligenter Funktionsmodul-Slot klassifiziert.
