Beschreibung

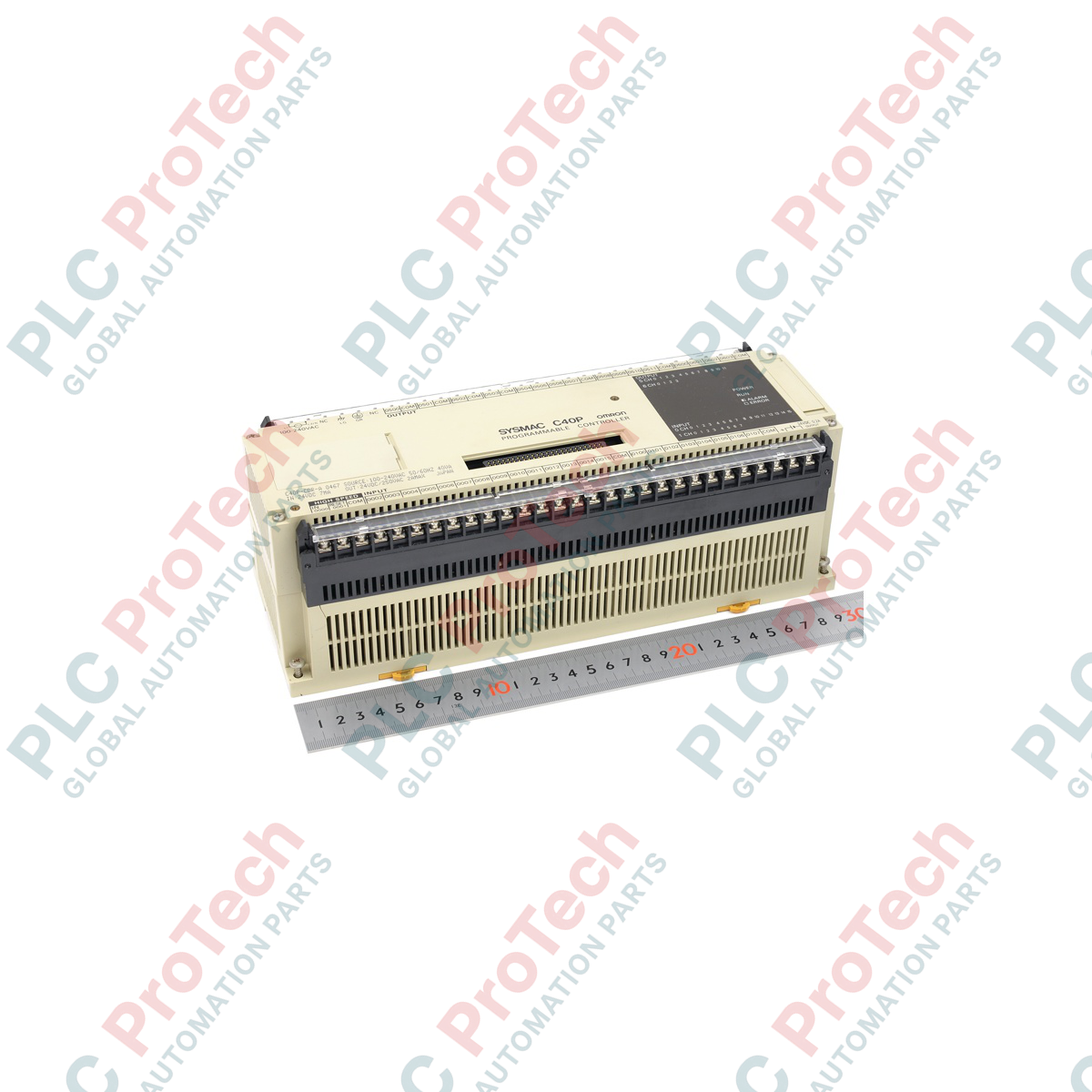

Als eigenständige Automatisierungsplattform bietet der Omron C40P-CDR-A zuverlässige Steuerung für ältere Industrieprozesse. Diese speicherprogrammierbare Steuerung in Blockbauweise integriert diskrete Eingänge und robuste Relaisausgänge in einem einzigen kompakten Gehäuse. Sie verfügt über ein internes universelles AC-Netzteil und eignet sich daher besonders für lokale Anlagenanpassungen, die Nachrüstung von Maschinen und zuverlässige Ersatzlösungen in älteren Steuerungsarchitekturen.
Merkmale
- Integrierte Bauweise mit insgesamt 40 diskreten E/A-Kanälen in einem einzigen kompakten Gehäuse.
- Robuste elektromechanische Relaisausgänge zum direkten Schalten moderater induktiver und ohmscher AC/DC-Lasten.
- Integriertes AC-Netzteilmodul mit großem Eingangsspannungsbereich für den direkten Betrieb an standardmäßigen Anlagenspannungen.
- Dedizierter Programmieranschluss für die Schnittstelle mit älteren Handkonsolen und Peripherie-Softwaretools.
- Robuste Schraubklemmenleiste für sichere, direkte physische Kabelverbindungen.
Anwendungen
- Nachrüstung älterer Maschinen und Unterstützungsbetriebe in kontinuierlich produzierenden Werken.
- Materialhandhabung im kleinen Maßstab, Verpackungsmaschinen und dedizierte Fördersysteme.
- Einfache kommunale Wasseraufbereitungssysteme, Pumpstationen und Steuerungen zur Lüfterdämpfung.
Technische Spezifikationen
| Parameter |
Wert / Spezifikation |
| Hersteller |
Omron |
| Modellcode |
C40P-CDR-A |
| Controller-Serie |
Sysmac C-Serie (C_P-Klasse) |
| Gesamtzahl der E/A-Punkte |
40 Punkte |
| Eingangskonfiguration |
24 Gleichspannungseingänge (24 V DC) |
| Ausgangskonfiguration |
16 Relaisausgänge (elektromechanische Kontakte) |
| Eingangsstromversorgung |
100 bis 240 V AC, 50/60 Hz |
| Montagekonfiguration |
Direkte Schalttafelmontage |
| Typ des Backup-Speichers |
RAM mit Lithiumbatterie-Backup / optionaler ROM-Option |
| Betriebstemperaturbereich |
0 bis 55 °C |
| Ursprungsland |
Japan |
| Versandgewicht (berechnet) |
3,6 kg |
| Abmessungen der Verpackung (berechnet) |
300 mm x 150 mm x 120 mm |
Anschlüsse und Schnittstellen
| Klemmenbezeichnung |
Funktion / Zuordnung |
| L1, L2/N |
Klemmen für AC-Eingangsspannung (100–240 V AC, Phase/Neutralleiter) |
| LG / GR |
Klemmen für Leitungserde und Schutzleiter des Rahmens |
| 00 bis 11 (Kanal 0) |
Diskrete Gleichspannungseingänge (Kanäle 0.00 bis 0.11) |
| 00 bis 11 (Kanal 1) |
Diskrete Gleichspannungseingänge (Kanäle 1.00 bis 1.11) |
| 00 bis 07 (Kanal 10) |
Diskrete Relaisausgangskontakte (Kanäle 10.00 bis 10.07) |
| 00 bis 07 (Kanal 11) |
Kontakte der Relaisausgänge (Kanäle 11.00 bis 11.07) |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Die direkte Migration des Codes von diesem Modell auf moderne Sysmac-CP1E- oder CP2E-SPS erfordert eine vollständige Übersetzung der Leiterlogikanweisungen. Bei der Zuordnung der Datenspeicherregister bestehen wesentliche Unterschiede. Stellen Sie sicher, dass beim Ersatz veralteter Systeme die unterschiedlichen Abmessungen und Ausrichtungen der Verdrahtungsanordnung berücksichtigt werden.
Anwendungsfallen und technische Hinweise
Die elektromechanischen Relaiskontakte in diesem Modul verschleißen vorzeitig, wenn sie ohne externe Entstörglieder zum Ansteuern stark induktiver AC-Magnetventile oder Schützspulen verwendet werden. Schließen Sie immer einen Überspannungsschutz (RC-Snubber) parallel zu induktiven AC-Lasten oder eine schnell schaltende Freilaufdiode parallel zu induktiven DC-Lasten an, um ein Verschweißen der Kontakte und eine Funktionssperre zu verhindern.
Tipps zur Inbetriebnahme und Verdrahtung
Um die Integrität des RAM-Programms beim Austausch zu gewährleisten, darf die interne Lithium-Pufferbatterie nur ersetzt werden, während die Steuerung eingeschaltet ist. Alternativ muss der Pufferkondensator geladen worden sein, indem die Stromversorgung mindestens 15 Minuten eingeschaltet blieb, bevor die Batterie innerhalb eines Zeitfensters von 5 Minuten zügig im ausgeschalteten Zustand ersetzt wird.
Installationsrichtlinien
KRITISCHER WARNHINWEIS: Stellen Sie sicher, dass alle an die Klemmen L1 und L2/N angeschlossenen Hochspannungs-AC-Eingangsleitungen vor Arbeiten an den Anschlüssen oder dem Entfernen der Klemmenblockabdeckungen vollständig spannungsfrei geschaltet und gegen Wiedereinschalten gesichert sind. Wird die Einspeisung des Hauptschaltschranks nicht spannungsfrei geschaltet, besteht die Gefahr eines schweren Stromschlags und dauerhafter Schäden an der Logikschaltung.
1
Montieren Sie das Gehäuse auf einer sauberen, ebenen Metallmontageplatte in einem industriellen Schaltschrank mit Schutzart IP54, damit die Wärmeableitungswege erhalten bleiben.
2
Schließen Sie die 100–240-VAC-Versorgung mit einem isolierten Kupferleiter von mindestens 16 AWG an die Klemmen L1 und L2/N an und stellen Sie sicher, dass das richtige Anzugsdrehmoment angewendet wird.
3
Stellen Sie eine niederohmige Verbindung von der Klemme „Line Ground“ direkt zur zentralen Erdungsschiene des Gehäuses her, um externe hochfrequente elektrische Störungen zu mindern.
4
Stellen Sie sicher, dass die Gesamtstromaufnahme der kombinierten Ausgänge den durch die gemeinsamen Pins des internen Klemmenblocks vorgegebenen Summengrenzwert nicht überschreitet.
