Beschreibung

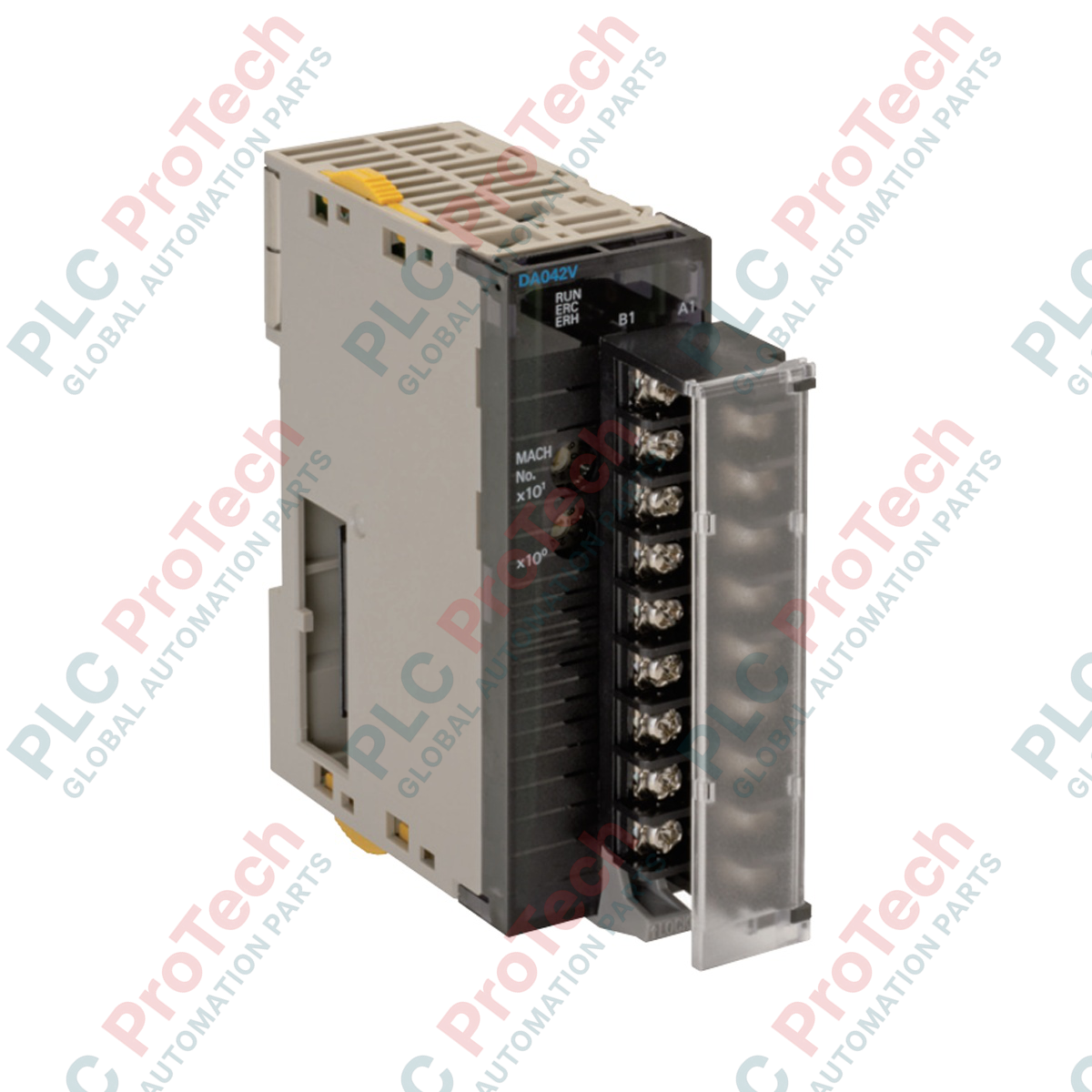

Der CJ1W-DA041 wurde für die präzise Digital-Analog-Signalwandlung in industriellen Automatisierungssystemen entwickelt und dient als leistungsstarkes Analogausgangsmodul für die Omron-CJ-Serie. Dieses Modul ermöglicht speicherprogrammierbaren Steuerungen die direkte Verbindung mit analogen Steuergeräten, indem es digitale Prozesswerte in entsprechende Spannungs- oder Stromsignale umwandelt.
Der CJ1W-DA041 ist mit vier hochpräzisen Kanälen ausgestattet und unterstützt standardmäßige industrielle Ausgangsbereiche einschließlich 1 bis 5 V, 0 bis 5 V, 0 bis 10 V, -10 bis 10 V und 4 bis 20 mA. Er verfügt über eine abnehmbare 18-polige Klemmenleiste, die eine direkte Verdrahtung und eine einfache Systemwartung ermöglicht und Ausfallzeiten beim Austausch des Moduls minimiert.
Merkmale
- Vier unabhängige, konfigurierbare Analogausgangskanäle.
- Unterstützt mehrere Spannungs- und Stromausgangsbereiche für eine breite Gerätekompatibilität.
- Schnelle Digital-Analog-Wandlungszeit von 1,0 ms pro Punkt.
- Optokoppler-Isolierung zwischen Rückwandbus-Steuersignalen und Ausgangsschaltungen.
- Konfigurierbare Ausgangshaltefunktion zum Halten, Löschen oder Maximieren der Ausgangssignalzustände während eines SPS-Stopp- oder Fehlerzustands.
- Abnehmbare 18-polige M3-Schraubklemmenleiste für eine vereinfachte Installation und Verdrahtung.
Anwendungen
- Positionierung und Steuerung von Proportionalventilen.
- Drehzahlregelung von Frequenzumrichtern (VFD).
- Prozessregler, Linienschreiber und Fernanzeigen.
- Mehr-Achs-Bewegungsprofile und industrielle Heizungsregelkreise.
Technische Daten
| Parameter |
Wert |
| Hersteller |
Omron |
| Teilenummer/Modell |
CJ1W-DA041 |
| Modultyp |
Analogausgangseinheit (Spezielle E/A-Einheit der CJ-Serie) |
| Anzahl der Analogausgänge |
4 |
| Ausgangssignalbereich (Spannung) |
1 bis 5 V, 0 bis 5 V, 0 bis 10 V, -10 bis 10 V |
| Ausgangssignalbereich (Strom) |
4 bis 20 mA |
| Ausgangsimpedanz (Spannung) |
max. 0,5 Ohm |
| Maximaler Ausgangsstrom (Spannung) |
12 mA |
| Maximal zulässiger Lastwiderstand (Strom) |
600 Ohm |
| Auflösung |
4.000 (16-Bit-Binär-Einstelldaten) |
| D/A-Wandlungszeit |
1,0 ms pro Punkt |
| Genauigkeit (bei 25 °C) |
Spannung: +/-0,3 % des F.S. | Strom: +/-0,5 % des F.S. |
| Genauigkeit (bei 0 °C bis 55 °C) |
Spannung: +/-0,5 % des F.S. | Strom: +/-0,8 % des F.S. |
| Isolierung |
Optokoppler zwischen E/A- und Steuersignalen (keine Isolierung zwischen einzelnen E/A-Kanälen) |
| Leistungsaufnahme |
max. 140 mA bei 5 VDC |
| Anforderungen an die externe Stromversorgung |
24 VDC, max. 200 mA (Einschaltstrom: max. 20 A, Impulsbreite: mindestens 1 ms) |
| Externe Anschlüsse |
Abnehmbare 18-polige Klemmenleiste (M3-Schrauben) |
| Abmessungen |
31 x 90 x 65 mm (W x H x D) |
| Gewicht |
max. 150 g |
Installationsrichtlinien
- Trennen Sie vor der Montage oder Demontage des Analogausgangsmoduls stets die Stromversorgung des SPS-Racks der CJ-Serie.
- Verwenden Sie zur Vermeidung elektromagnetischer Störungen für alle Analogausgangsanschlüsse abgeschirmte verdrillte Aderpaare und erden Sie die Abschirmung nur am Empfänger.
- Verlegen Sie analoge Signalleitungen in separaten Kabelkanälen, getrennt von Hochspannungskabeln und Wechselstromleitungen.
- Stellen Sie sicher, dass die externe 24-VDC-Stromversorgung die Spezifikationen für den Einschaltstrom (Spitze von 20 A) erfüllt, um Spannungseinbrüche während der Modulinitialisierung zu verhindern.
