Omron

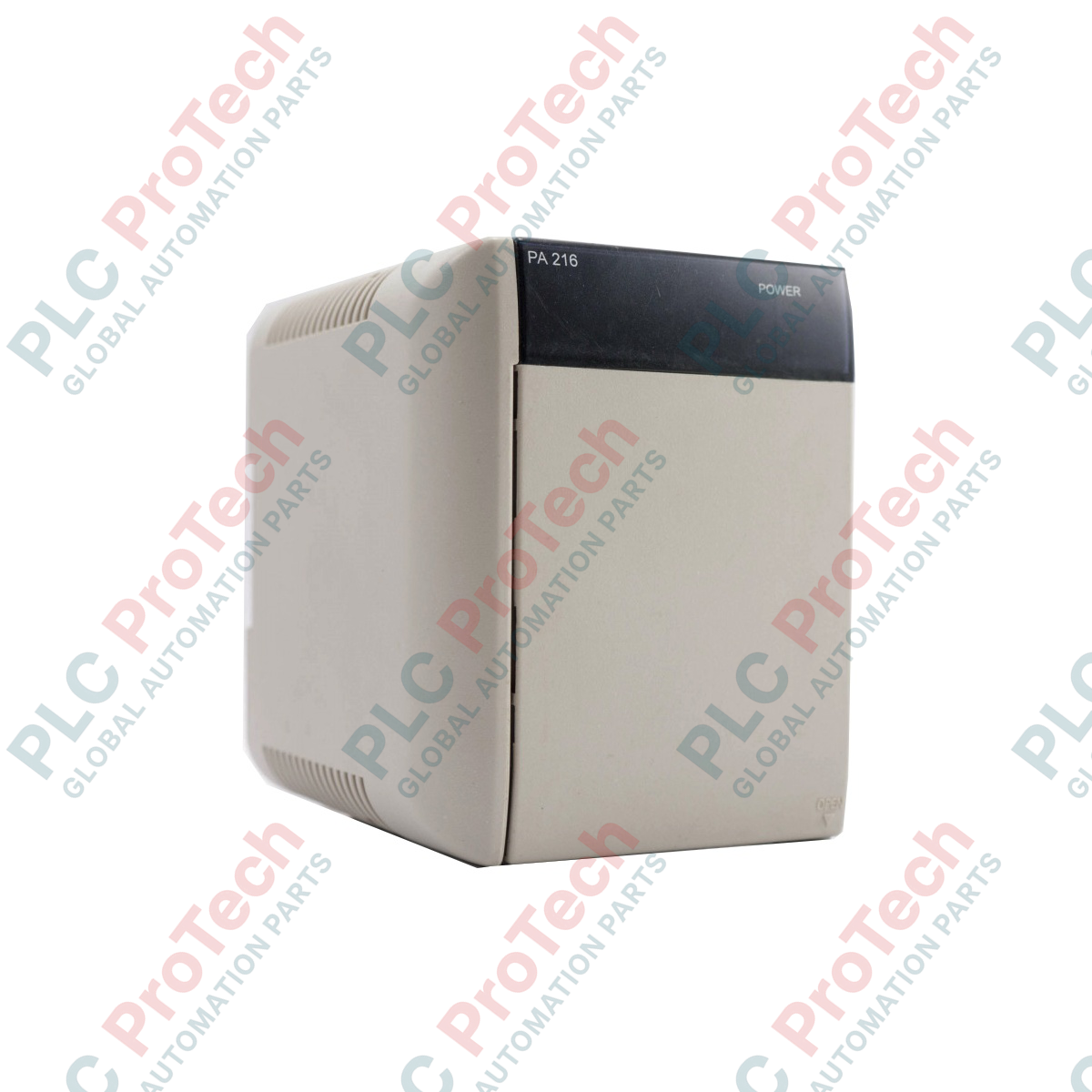

Omron CQM1-PA216 CQM1-Netzteil

SKU CQM1-PA216

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Omron

  • Produkt-Nr.: CQM1-PA216

  • Herkunftsland:Japan

  • Produkttyp: SPS-Stromversorgungsmodule

  • Zahlung: T/T, Western Union

  • Gewicht: 6000g

  • Abmessungen: 11 cm x 21,9 bis 44,3 cm x 10,7 cm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Das Omron CQM1-PA216 wurde für die Stromversorgung programmierbarer Steuerungen der CQM1-Serie entwickelt und liefert zuverlässig geregelte Spannung an den System-Backplane-Bus und die zugehörigen Module. Dieses modulare Netzteil unterstützt wählbare AC-Eingangsspannungen und erzeugt sowohl 5-VDC-Logikspannung für die interne CPU-Schaltung als auch 24-VDC-Hilfsspannung für externe Sensoren oder Ausgangsschnittstellen. Mit einer integrierten Gesamtleistung von 30 W bewältigt das CQM1-PA216 komplexe dynamische Lasten, sorgt für Systemstabilität und schützt interne Komponenten vor Netzspannungsschwankungen und transienten elektrischen Störungen.

Merkmale

  • Flexible AC-Eingangskonfiguration mit wählbaren Betriebsmodi für 100 VAC oder 230 VAC.
  • Zwei DC-Ausgangsschienen mit 5 VDC bei 6,0 A und 24 VDC bei 0,5 A.
  • Hohe Störfestigkeit von 1500 Vp-p zur Abschirmung der Steuerlogik gegen Störungen aus dem Industrienetz.
  • Robuster Einschaltstromschutz, der den Einschaltspitzenstrom auf 30 A begrenzt.
  • Kompakte Schnittstelle mit Schraubklemmen für eine schnelle Feldverdrahtung und sicheren Halt der Anschlüsse.

Anwendungen

  • Fabrikautomatisierung und Steuerungsschränke für ältere Werkzeugmaschinen.
  • Synchronisierung von Förderanlagen für Materialtransport und Verpackung.
  • Pumpstationen und lokale Telemetriesysteme für die Wasseraufbereitung.
  • Montagelinien für Fahrzeugsysteme, die den lokalen Einsatz einer SPS erfordern.

Technische Daten

Hersteller Omron
Teilenummer / Modell CQM1-PA216
Produkttyp Netzteil
Versorgungsspannung 100 oder 230 VAC (wählbar), 50/60 Hz
Betriebsspannungsbereich 85 bis 132 VAC oder 170 bis 264 VAC
Betriebsfrequenzbereich 47 bis 63 Hz
Leistungsaufnahme Max. 120 VA
Einschaltstrom Max. 30 A
Ausgangsleistung 5 VDC: 6,0 A; 24 VDC: 0,5 A (insgesamt kombiniert 30 W)
Isolationswiderstand Mindestens 20 MOhm (bei 500 VDC) zwischen den externen Wechselstromklemmen und den GR-Klemmen
Störfestigkeit 1.500 Vp-p, Impulsbreite: 100 ns bis 1 Mikrosekunde, Anstiegszeit: 1 ns
Stoßfestigkeit 147 m/s², 3-mal jeweils in X-, Y- und Z-Richtung
Betriebstemperatur 0 bis 55 °C
Lagertemperatur -20 bis 75 °C (Batterie ausgenommen)
Luftfeuchtigkeit 10 % bis 90 % (nicht kondensierend)
Atmosphäre Muss frei von korrosiven Gasen sein
Erdungswiderstand Weniger als 100 Ohm
Schutzart In einem Schaltschrank montiert

Anschlüsse und Schnittstellen

Klemmenbezeichnung Funktionsbeschreibung
L1 / L2 (Wechselstromeingang) Außenleiter- und Neutralleiter-Eingangsklemmen für die Wechselstromversorgung
GR Erdungsklemme (Erdungswiderstand von weniger als 100 Ohm erforderlich)
24-VDC-Ausgang Hilfsausgangsklemmen für Schleifensender, Sensoren oder einfache Relaisspulen

Installationsrichtlinien

  • Spannungsauswahl: Prüfen Sie vor dem Einschalten immer, ob die Eingangsspannungsauswahl mit der örtlichen Versorgungsspannung übereinstimmt, um Schäden am Gerät zu vermeiden.
  • Thermische Aspekte: Installieren Sie das Netzteil in einer standardmäßigen vertikalen Ausrichtung auf der SPS-Rückwand, um eine ausreichende Wärmeableitung zu ermöglichen. Halten Sie oberhalb und unterhalb der Baugruppe einen Mindestabstand von 50 mm ein.
  • Erdung: Verbinden Sie den GR-Anschluss direkt über einen Draht mit großem Querschnitt mit einem eigenen Erdungspunkt, um die Rauschunterdrückung zu maximieren und die elektrische Sicherheit zu gewährleisten.
  • Lastplanung: Stellen Sie sicher, dass der gesamte dynamische Stromverbrauch der CPU-Einheit und aller angeschlossenen E/A-Module im Rack die kombinierte Grenze von 30 W nicht überschreitet.

FAQ

Wie hoch ist die maximale Ausgangsleistung des Omron CQM1-PA216?

Der CQM1-PA216 bietet eine kombinierte maximale Ausgangsleistung von 30 W. Diese verteilt sich auf die 5-VDC-Schiene (bis zu 6,0 A) und die 24-VDC-Hilfsschiene (bis zu 0,5 A).

Unterstützt der CQM1-PA216 sowohl 100-VAC- als auch 230-VAC-Eingänge?

Ja, die Eingangsspannung lässt sich auf 100 VAC oder 230 VAC einstellen. Der Betriebsfrequenzbereich beträgt standardmäßig 47 bis 63 Hz.

Welche Erdungsmaßnahmen sind beim CQM1-PA216 zu beachten?

Das Gerät muss über seinen GR-Anschluss geerdet werden. Der Erdungswiderstand muss unter 100 Ohm liegen, um einen sicheren Betrieb und eine hohe Störfestigkeit zu gewährleisten.

Kann ich den 24-VDC-Ausgang zur Versorgung von Feldgeräten mit hohem Strombedarf verwenden?

Der 24-VDC-Ausgang ist für bis zu 0,5 A ausgelegt. Achten Sie darauf, dass die angeschlossenen Feldgeräte nicht mehr als 0,5 A aufnehmen und die kombinierte Leistungsaufnahme mit der 5-VDC-Logik 30 W nicht überschreitet.
