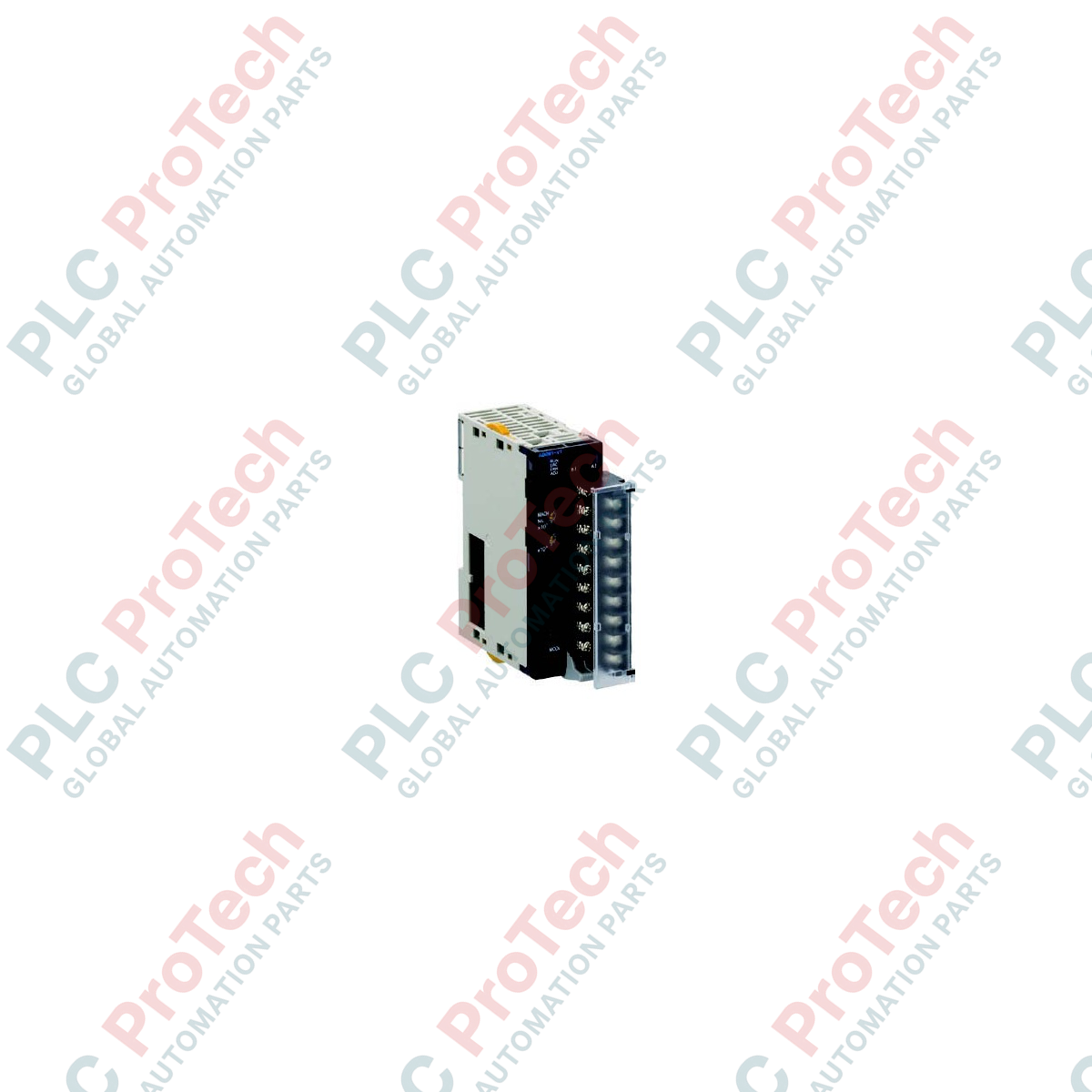

Omron CJ1W-DA042V CJ1-Serie Analogausgangseinheit

Beschreibung

Die Omron CJ1W-DA042V ermöglicht eine analoge Hochgeschwindigkeitssteuerung mit hoher Genauigkeit. Dabei handelt es sich um ein spezialisiertes analoges 4-Kanal-Ausgangsmodul für die SPS-Plattform der Omron-CJ-Serie. Das Modul wandelt digitale Werte innerhalb der SPS in analoge Spannungssignale um und bietet eine direkte Hochgeschwindigkeitswandlung zur Anbindung von Drehzahlregelungen, Stellgliedern, Regelventilen und anderen analogen Feldgeräten.

Die CJ1W-DA042V verfügt über eine individuelle Kanalkonfiguration und unterstützt die unabhängige Auswahl des Signalbereichs für jeden der vier Ausgänge. Ihr extrem schneller Wandlungszyklus, der bei einem Punkt bis auf 20 Mikrosekunden sinkt, macht sie besonders geeignet für die dynamische Bewegungssteuerung und die schnelle Prozessmodulation, bei denen Echtzeitgenauigkeit entscheidend ist.

Funktionen

• Vier unabhängige, hochpräzise analoge Ausgangskanäle.
• Unterstützt große Signalbereiche: 1 bis 5 V, 0 bis 10 V und -10 bis 10 V.
• Einstellbare Auflösung bis zu 1/40.000 für Anforderungen an eine hochpräzise Steuerung.
• Ultraschneller Direktwandlungsmodus mit Wandlungszeiten von nur 20 Mikrosekunden.
• Unabhängig konfigurierbare Ausgangssignalbereiche pro Kanal.
• Ausgestattet mit einer abnehmbaren Klemmenleiste für eine vereinfachte Installation und Wartung.
• Belegt eine einzige Gerätenummer im SPS-Backplane.

Anwendungen

• Hochgeschwindigkeitspositionierung und Drehzahlregelung von Servoantrieben.
• Modulation präziser Prozessregelkreise (Ventile, Klappen, Stellglieder).
• Dynamische Prüfstände und Laborautomatisierungssysteme.
• Industrielle Fertigungs- und Verpackungslinienautomatisierung.

Technische Daten

Installationsrichtlinien

Montage: Befestigen Sie das Modul sicher auf dem CPU-Rack oder Erweiterungs-Rack der CJ-Serie. Stellen Sie sicher, dass die Verriegelungshebel oben und unten am Gerät vollständig eingerastet sind, um eine ordnungsgemäße Verbindung mit der Backplane zu gewährleisten.

Verdrahtung: Verwenden Sie für analoge Ausgangsanschlüsse geschirmte Twisted-Pair-Kabel, um elektromagnetische Störungen zu minimieren. Führen Sie die Signalleitungen getrennt von Hochspannungsversorgungskabeln oder Motorleitungen.

Erdung: Verbinden Sie die Schirmleitung der Ausgangskabel mit der Erdungsklemme des SPS-Systems oder des Schaltschranks. Stellen Sie eine Erdung an einem einzigen Punkt sicher, um Erdschleifenströme zu vermeiden.

Systemwartung: Schalten Sie das SPS-System immer aus, bevor Sie die Klemmenleiste oder das Modul selbst entfernen oder anschließen, um empfindliche interne CMOS-Komponenten vor elektrostatischer Entladung und Spannungsspitzen zu schützen.
