Beschreibung

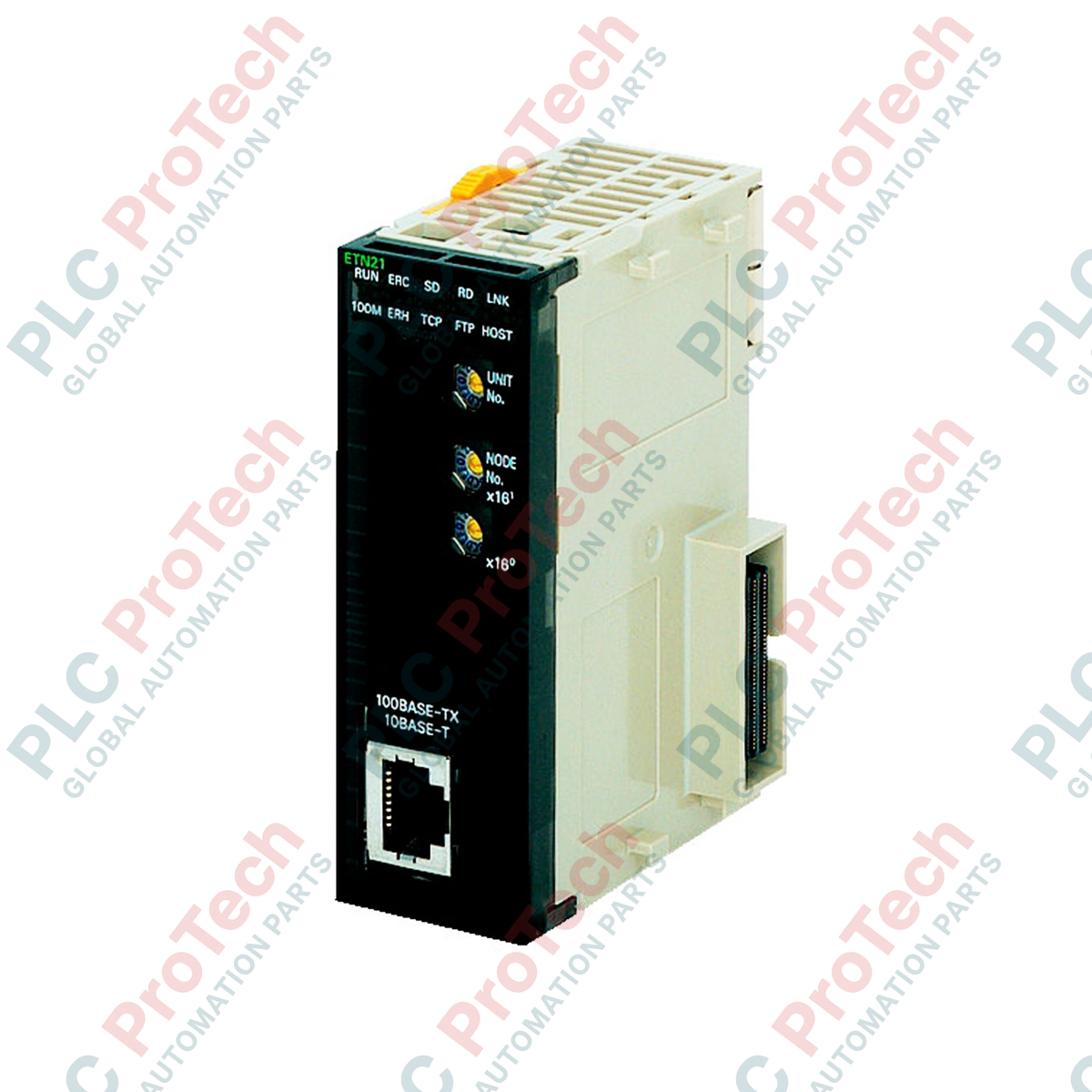

Das Omron CJ1W-ETN21-Ethernet-Kommunikationsmodul ermöglicht eine nahtlose Netzwerkintegration und verbindet Steuerungen der CJ-Serie mit übergeordneten Unternehmenssystemen und Steuerungsnetzwerken. Diese CPU-Bus-Einheit wird direkt auf einem CPU-Rack oder Erweiterungs-Rack der CJ-Serie montiert und bietet dedizierte physikalische Schnittstellen für 100Base-TX und 10Base-T. Das Modul wurde für einen stabilen industriellen Datenaustausch entwickelt und unterstützt die Standardprotokolle TCP/IP und UDP/IP. Dadurch ermöglicht es mehrere gleichzeitige Socket-Verbindungen und eine zuverlässige Synchronisierung der SPS-zu-SPS-Datenverknüpfung.
Merkmale
- Als standardmäßige CPU-Bus-Einheit der CJ-Serie klassifiziert und nahtlos in die Rückwandplatine integrierbar.
- Unterstützt Ethernet-Verbindungen mit automatischer Aushandlung bei 100Base-TX und 10Base-T.
- Verwendet eine standardmäßige Stern-Netzwerktopologie für strukturierte Verkabelungen.
- Ermöglicht Übertragungsstrecken von bis zu 100 Metern zwischen Knoten und Netzwerk-Hub ohne Signalverschlechterung.
- Geringer Energieverbrauch: maximal 370 mA aus der internen 5-V-DC-Rack-Stromversorgung.
Anwendungen
- Anbindung an SCADA-, HMI- und übergeordnete Anlagensteuerungssysteme.
- Dezentraler Peer-to-Peer-Datenaustausch zwischen SPS in verschiedenen Fertigungsbereichen.
- Fernprogrammierung, Online-Diagnose und Programm-Uploads und -Downloads über CX-Programmer.
Technische Daten
| Parameter |
Spezifikation |
| Hersteller |
Omron |
| Modellnummer |
CJ1W-ETN21 |
| Geräteklassifizierung |
CPU-Bus-Einheit der CJ-Serie |
| Physikalische Schicht / Anschlusstyp |
100Base-TX (abwärtskompatibel mit 10Base-T) |
| Modulationsverfahren |
Basisband |
| Übertragungstopologie |
Sternförmig |
| Maximale Kabellänge |
100 Meter (Abstand zwischen Hub und Knoten) |
| Montageort |
CPU-Rack oder Erweiterungs-Rack |
| Stromaufnahme |
Maximal 370 mA bei 5 V DC |
| Nettogewicht pro Einheit |
0,10 kg |
| Berechnetes Versandgewicht |
1,5 kg |
Alternative Modelle & Kompatibilität
Der CJ1W-ETN21 ersetzt ältere Modelle der Generation CJ1W-ETN11. Beim Austausch eines ETN11-Moduls müssen Sie die Zuweisung der DM-Bereichswörter und die Systemeinstellungen in der CPU überprüfen, da in der Firmware-Struktur des ETN21 zusätzliche Routing- und Socket-Konfigurationsblöcke aktiviert sind.
Anwendungsfallen und technische Hinweise
Damit die Kommunikation auch bei maximaler industrieller Netzwerklast stabil bleibt, muss der interne Leistungsbedarf an 5 V DC bei der Berechnung des gesamten Leistungsbudgets des Racks berücksichtigt werden. Stellen Sie sicher, dass der gesamte 5-V-DC-Strombedarf aller an das CPU- oder Erweiterungsrack angeschlossenen Module die Nennleistung des installierten Netzteils nicht überschreitet.
Tipps zur Inbetriebnahme und Verdrahtung
Verwenden Sie für den Anschluss an den Netzwerk-Switch hochwertige, doppelt geschirmte Twisted-Pair-Kabel (STP) der Kategorie 5 oder höher. Erden Sie die Kabelabschirmung ordnungsgemäß auf der Seite des Netzwerk-Switches. Verlegen Sie Ethernet-Kommunikationskabel nicht parallel zu Hochspannungsleitungen oder Ausgangskabeln von Frequenzumrichtern (VFDs), um hochfrequente elektromagnetische Störungen zu minimieren.
Installationsrichtlinien
KRITISCHE WARNUNG
Schalten Sie vor dem Einsetzen oder Entfernen dieses Moduls aus der Rückwandplatine unbedingt die Stromversorgung des gesamten SPS-Racks vollständig ab. Ein Hot-Swap des CJ1W-ETN21 kann zu dauerhaften Schäden an der CPU-Rückwandplatinenschnittstelle, zur Beschädigung flüchtiger Speicherregister oder zu sofortigen systemweiten CPU-Busfehlern führen.
1
Suchen Sie einen freien CPU-Bus-Steckplatz im CPU-Rack oder in einem Erweiterungsrack. Entfernen Sie gegebenenfalls die Staubschutzabdeckungen.
2
Richten Sie die obere und untere Führung des Moduls an den Steckplätzen der Rückwandplatine aus. Drücken Sie das Gerät vorsichtig gerade nach hinten, bis die Steckverbinder vollständig einrasten und die Verriegelungshebel hörbar einrasten.
3
Stellen Sie den Drehschalter für die Gerätenummer an der Vorderseite des Moduls mit einem kleinen Schlitzschraubendreher ein. Achten Sie darauf, dass diese Gerätenummer am Bus eindeutig ist und mit den Konfigurationen Ihrer E/A-Tabelle übereinstimmt.
4
Stecken Sie den industriellen RJ45-Ethernetstecker in den vorderen Schnittstellenanschluss, bis er hörbar einrastet. Befestigen Sie das Kabel an einer Kabelrinne oder einer Gehäusehalterung, damit der Anschluss nicht mechanisch belastet wird.
