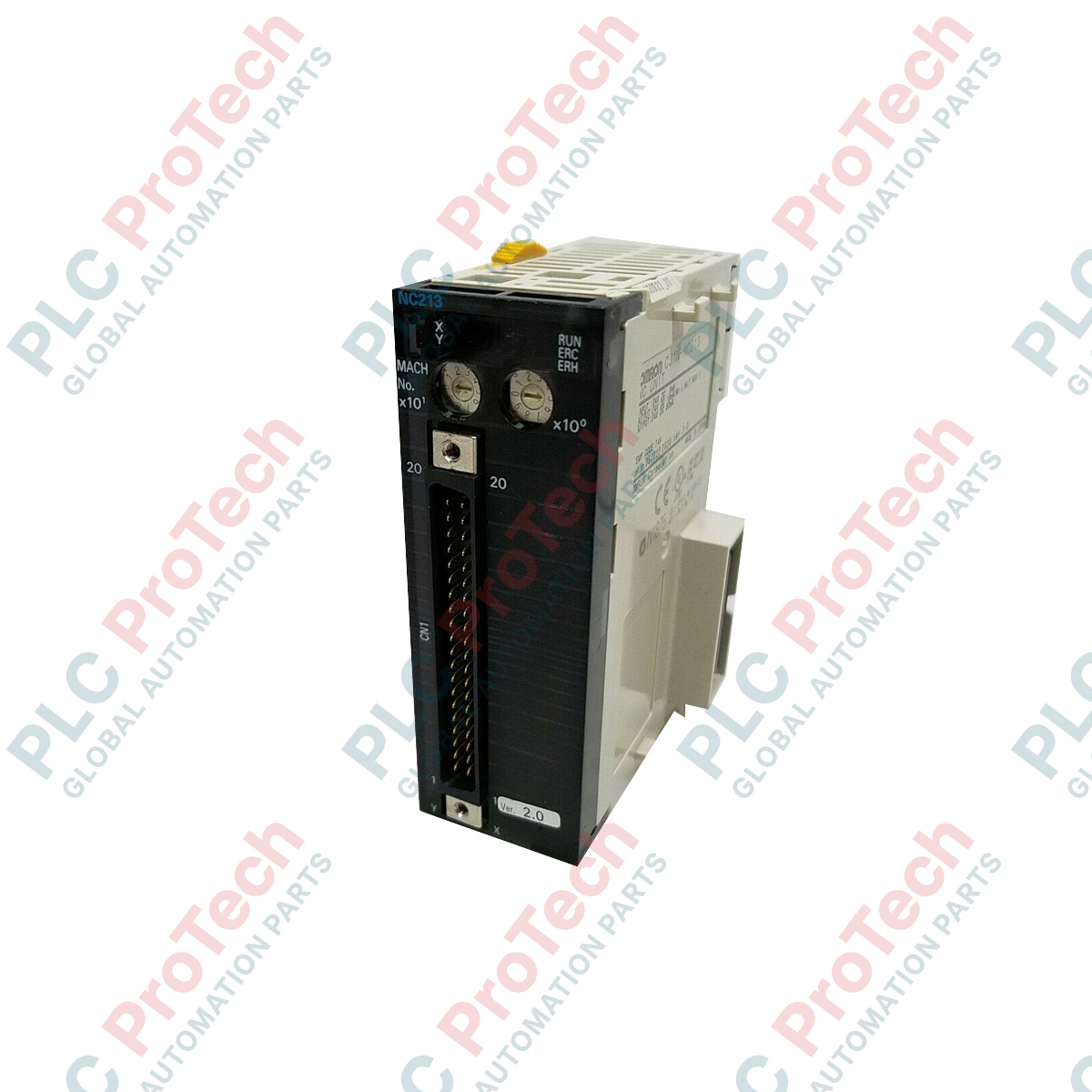

Omron CJ1W-NC213 Positioniersteuerungseinheit der CJ-Serie

SKU CJ1W-NC213

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Omron
Produkt-Nr.: CJ1W-NC213
Herkunftsland:Japan
Produkttyp: Positioniersteuerungseinheiten
Zahlung: T/T, Western Union
Gewicht: 100g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Die Steuerung von Hochgeschwindigkeits-Impulsfolgen wird direkt über die Rückwandplatine der SPS mithilfe des CJ1W-NC213-Positioniersteuermoduls ausgeführt. Dieses intelligente E/A-Modul wurde für die SPS-Plattform der Omron-CJ-Serie entwickelt und ermöglicht eine präzise Bewegungssteuerung über zwei Achsen. Durch die Erzeugung hochgenauer Impulsfolgen-Steuersignale lässt es sich nahtlos mit Schrittmotorantrieben und Servosystemen verbinden, um komplexe Positionierungsprofile auszuführen, ohne dass dedizierte externe Steuerungen erforderlich sind.

Das Modul kommuniziert über den standardmäßigen Systembus der CJ-Serie und ermöglicht so die direkte Parametrierung, Geschwindigkeitsänderungen und Aktualisierung von Zielpositionen aus dem SPS-Programm heraus. Dies vereinfacht die Programmierung und reduziert die Systemlatenz bei Mehrachsausrichtung, Verpackungs- oder Zuführvorgängen.

Merkmale

Unterstützt präzise, unabhängige oder koordinierte Positionierungsprofile über zwei Achsen.
Bietet Open-Collector-Impulsfolgenausgänge zur Anbindung von Schrittmotor- und Servoantrieben.
Ermöglicht die direkte Steuerung von Parametern über eine Speicherzuordnung innerhalb der SPS-CPU.
Bietet eine Hochgeschwindigkeitsverarbeitung für eine minimale Anlaufverzögerung in zeitkritischen Anwendungen.
Unterstützt mehrere Betriebsarten, einschließlich Positionssteuerung, Geschwindigkeitssteuerung und Interrupt-Zuführung.

Anwendungen

Verpackungs-, Umwickel- und Versiegelungsmaschinen.
Automatisierte Pick-and-Place-Montagelinien.
Materialtransportsysteme und Mehrachs-Sortierung auf Förderanlagen.
X-Y-Positioniertische und Portal-Ausrichtungsmechanismen.

Technische Spezifikationen

KategorieTechnischer ParameterWert / Spezifikation

Hersteller	Omron	Omron Corporation
Teilenummer / Modell	CJ1W-NC213	CJ1W-NC213
Produkttyp	Positioniersteuereinheit (PCU)	Intelligentes E/A-Modul
Kompatible SPS-Serie	CJ-Serie (CJ1, CJ2)	Rückwandbus der CJ-Serie
Anzahl der gesteuerten Achsen	2 Achsen	Unabhängige oder interpolierte Steuerung
Ausgangstyp	Open-Collector-Ausgang	Impulsfolgen-Ausgangsmodus
Interne Versorgungsspannung	5 V DC (für die PCU selbst)	Zulässiger Bereich: 4,75 bis 5,25 V DC
Externe Versorgungsspannung	24 V DC (für externe Ausgänge)	Zulässiger Bereich: 21,6 bis 26,4 V DC
Interne Stromaufnahme	max. 250 mA	Gemessen bei 5 V DC am Rückwandbus
Umgebungstemperatur im Betrieb	0 bis 55 °C	Nicht kondensierende Umgebung
Gewicht der Einheit	0,10 kg	Nettogewicht des Moduls

Installationsrichtlinien

Busanschluss: Stellen Sie sicher, dass die Stromversorgung der SPS der CJ-Serie ausgeschaltet ist, bevor Sie das CJ1W-NC213-Modul in das Rückwandgestell einsetzen oder daraus entfernen.
Störunterdrückung: Verlegen Sie die Signalkabel der Impulsfolgenausgänge vollständig getrennt von Hochspannungs-Wechselstromleitungen oder Motorkabeln, um elektromagnetische Störungen zu vermeiden.
Abschirmung: Verwenden Sie für den Anschluss an den Servo- oder Schrittmotorantrieb stets geschirmte Twisted-Pair-Kabel und erden Sie den Schirm gemäß den örtlichen Industrievorschriften auf der Antriebsseite.
Externe Stromversorgung: Vergewissern Sie sich, dass die externe 24-V-DC-Stromversorgung die zulässigen Toleranzgrenzen der Spannung einhält, um Fehler bei der Impulserzeugung zu vermeiden.

FAQ

Was ist die Hauptfunktion des Omron CJ1W-NC213?

Der Omron CJ1W-NC213 ist eine 2-Achs-Positionierbaugruppe für SPS der CJ-Serie. Sie erzeugt Impulsfolgesignale mit Open-Collector-Ausgängen zur Steuerung von Schrittmotorantrieben und Servosystemen.

Welche Stromversorgungsanforderungen gelten für das CJ1W-NC213-Modul?

Das Modul benötigt eine interne 5-V-Gleichstromversorgung über die SPS-Rückwandplatine (max. 250 mA) sowie eine externe 24-V-Gleichstromversorgung (21,6 bis 26,4 V DC) zur Ansteuerung der Ausgangssignale.

Unterstützt dieses Modul Line-Driver- oder Open-Collector-Ausgänge?

Das CJ1W-NC213 verfügt speziell über Open-Collector-Ausgänge. Für Anwendungen, die Line-Driver-Ausgänge erfordern, müssen andere Modelle der CJ1W-NC-Serie ausgewählt werden.

Welcher Betriebstemperaturbereich gilt für das CJ1W-NC213?

Das Modul ist für den Betrieb bei Umgebungstemperaturen von 0 bis 55 °C ausgelegt.
