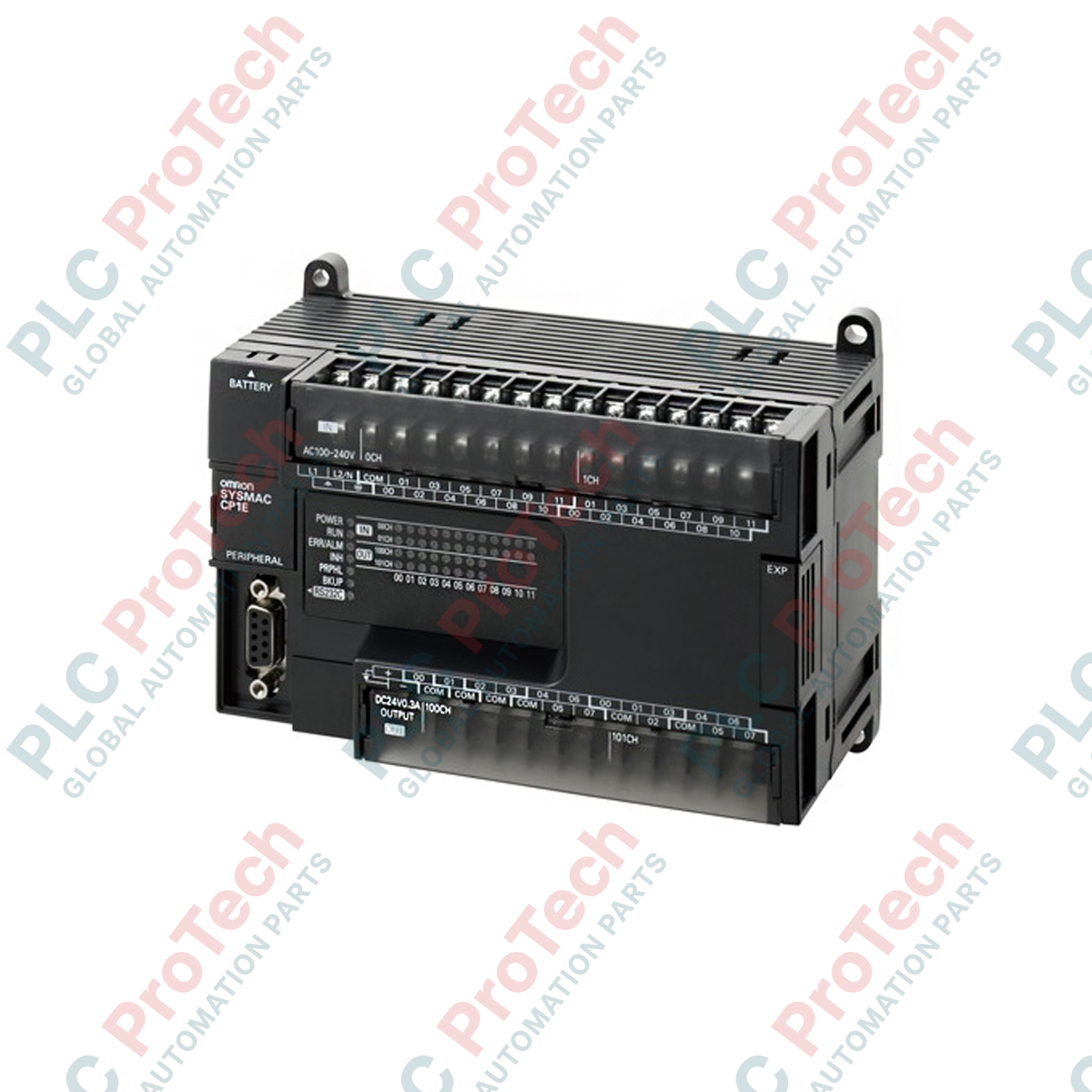

Omron CP1E-N40SDR-A CPU-Einheit der CP1E-SPS

Beschreibung

Der für eine vielseitige und effiziente Steuerung industrieller Maschinen entwickelte CP1E-N40SDR-A dient als zentrale speicherprogrammierbare Steuerung innerhalb der Omron-Produktreihe CP1E. Dieses Anwendungsmodell der Klasse N bietet eine Konfiguration mit hoher I/O-Dichte und 40 integrierten I/O-Punkten, bestehend aus 24 Gleichstromeingängen und 16 Relaisausgängen. Dadurch eignet es sich ideal zur Steuerung komplexer Ablaufprozesse in kleinen bis mittelgroßen Automatisierungsanlagen.

Mit einem weiten Eingangsspannungsbereich von 100 bis 240 VAC gewährleistet diese Steuerung einen zuverlässigen Betrieb in unterschiedlichen elektrischen Umgebungen. Das Gerät verfügt über eine Programmspeicherkapazität von 8K Schritten und einen Datenspeicher von 8K Wörtern und bietet damit ausreichend Speicherplatz für anspruchsvolle Steuerungslogik und Rezeptkonfigurationen. Ein integriertes externes 24-VDC-Hilfsnetzteil mit einer Nennleistung von 0,30 A vereinfacht die Verdrahtung von Sensoren und Feldgeräten. Dank des integrierten USB-Anschlusses zur direkten Programmierung ermöglicht das System eine schnelle Konfiguration, Überwachung und Fehlersuche über eine standardmäßige Engineering-Software.

Merkmale

• 40 integrierte I/O-Punkte: 24 digitale Eingänge (DC) und 16 digitale Ausgänge (Relais).
• Großzügige Speicherkapazität mit 8K Programmschritten und 8K Wörtern Datenspeicher.
• Integrierter externer 24-VDC-Hilfsspannungsausgang (0,30 A) für Feldsensoren.
• Integrierter USB-Peripherieanschluss für vereinfachte Programmierung, Inbetriebnahme und Diagnoseüberwachung.
• Anwendungsfunktionalität der Klasse N zur Unterstützung von Erweiterungsmodulen für eine höhere Systemflexibilität.
• Robustes Gehäusedesign, optimiert für eine zuverlässige Montage auf DIN-Schienen oder in Schaltschränken.

Anwendungen

• Verpackungs- und Etikettiermaschinen
• Förder- und Materialtransportsysteme
• Integration in Pumpen- und Wasseraufbereitungs-Schaltschränke
• Kleine HLK- und Umweltsteuerungsschaltschränke
• Textil- und Kunststoffverarbeitungsanlagen

Technische Spezifikationen

Installationsrichtlinien

Für eine optimale Leistung und elektrische Sicherheit sind bei der Installation die folgenden Richtlinien zu beachten:

• Montageort: Installieren Sie die CPU-Einheit in einem sauberen, trockenen und staubfreien Gehäuse. Stellen Sie sicher, dass die Umgebungstemperatur innerhalb der angegebenen Grenzwerte bleibt.
• Ausrichtung: Montieren Sie das Gerät vertikal auf einer standardmäßigen 35-mm-DIN-Schiene oder befestigen Sie es mit Schrauben an einer Schalttafel, um eine korrekte Wärmeableitung sicherzustellen.
• Trennung der Verdrahtung: Verlegen Sie die Hochspannungsleitungen der AC-Stromversorgung getrennt von den Niederspannungsleitungen der DC-I/O-Signale, um elektromagnetische Störungen (EMI) zu minimieren.
• Erdung: Verbinden Sie die Funktionserde (FG) direkt mit einem Schutzerdungspunkt mit einem Widerstand von höchstens 100 Ohm.
