Beschreibung

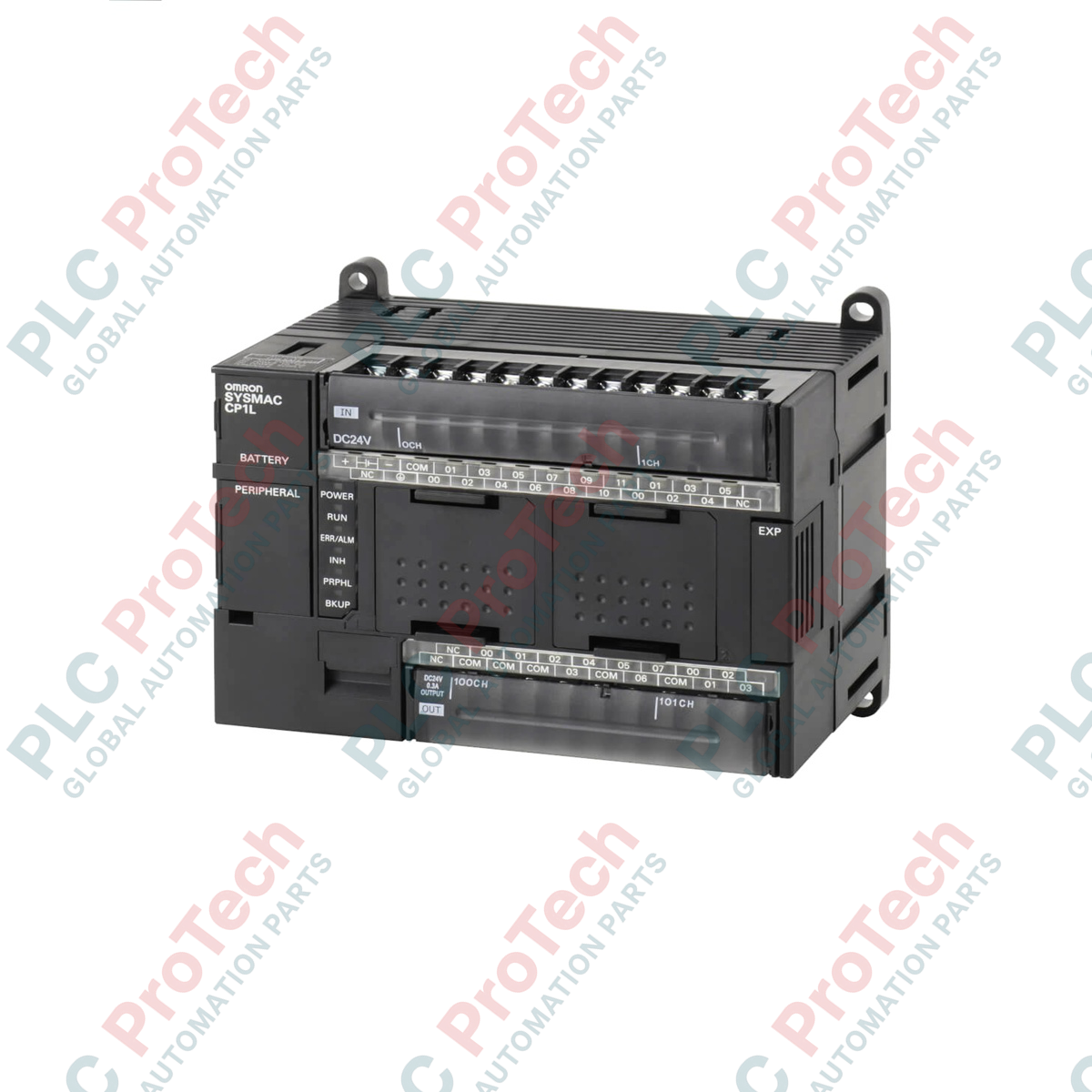

Die speicherprogrammierbare Steuerung (SPS) CP1L-M30DT1-D wurde für eine kompakte, aber leistungsfähige Maschinensteuerung entwickelt und dient als flexibler CPU-Baustein innerhalb der Omron-CP1L-Familie. Diese Steuerung eignet sich für kleine bis mittlere Automatisierungsaufgaben und verfügt über 30 integrierte digitale E/A-Kanäle, bestehend aus 18 Eingängen und 12 stromliefernden Transistorausgängen. Sie bietet eine standardmäßige USB-Programmierschnittstelle und lässt sich über Erweiterungssteckplätze sowie optionale serielle Kommunikations- oder Ethernet-Platinen weiter anpassen. So ist eine nahtlose Integration in verteilte Steuerungsarchitekturen gewährleistet.
Merkmale
- Ausgestattet mit 30 integrierten digitalen E/A-Punkten (18 Eingänge und 12 Ausgänge) zum direkten Anschluss von Geräten.
- Verfügt über stromliefernde Transistorausgänge, die sich zum Ansteuern von Gleichstromlasten und Koppelrelais eignen.
- Wird über eine stabile externe 24-VDC-Standardversorgung für Industrieanwendungen gespeist.
- Verfügt über einen integrierten USB-Peripherieanschluss für schnelle Programmierung, Diagnose und Überwachung.
- Unterstützt bis zu drei CP1W-Erweiterungseinheiten, um die Anzahl der physischen E/A bei steigendem Anwendungsbedarf zu erhöhen.
- Bietet integrierte Hochgeschwindigkeits-Zählereingänge und Impulsausgänge für einfache Bewegungssteuerungen.
Anwendungen
- Verpackungs- und Etikettiermaschinen
- Förder- und Materialhandhabungssysteme
- Spezielle Montageanlagen und Prüfstände
- Pump-, Filtrations- und Wasseraufbereitungsanlagen
- HLK- und Gebäudeautomatisierung
Technische Daten
Hersteller
| Omron |
Artikelnummer / Modell
| CP1L-M30DT1-D |
Serie
| CP1L |
Produkttyp
| CPU-Einheit |
E/A-Kapazität
| 30 Punkte (18 Eingänge, 12 Ausgänge) |
Eingangsspezifikation
| 24-VDC-Eingänge |
Ausgangstyp
| Transistorausgang (stromliefernd) |
Versorgungsspannung
| 24 VDC |
Stromaufnahme
| 0,28 A bei 5 VDC |
Programmspeicherkapazität
| 10k Schritte |
Datenspeicherkapazität
| 32k Wörter |
Hochgeschwindigkeits-Zählereingänge
| 4 Achsen (100 kHz einphasig oder 50 kHz Differenzphase) |
Impulsausgänge
| 2 Achsen (100 kHz) |
Kommunikationsanschlüsse
| 1 USB-1.1-Peripherieanschluss (Typ B); Steckplätze für Optionsplatinen vorhanden |
Gewicht
| 0,61 kg |
Installationsrichtlinien
Für einen sicheren und zuverlässigen Betrieb montieren Sie den CP1L-M30DT1-D horizontal auf einer standardmäßigen 35-mm-DIN-Schiene in einem schützenden Industriegehäuse. Achten Sie über und unter dem Gerät auf einen Mindestabstand von 50 mm, damit die natürliche Konvektionskühlung gewährleistet ist. Alle Kabelwege müssen Hochspannungsleitungen von Niederspannungs-Signal- und Kommunikationskabeln trennen. Erden Sie den Funktionserdungsanschluss (FG) mit einer separaten Erdungsleitung mit einem Widerstand von höchstens 100 Ohm.
Konformität und Zertifizierungen
- CE
- cULus (UL Klasse I Div. 2 / UC1)
- NK
- Lloyd's Register (L)
