Beschreibung

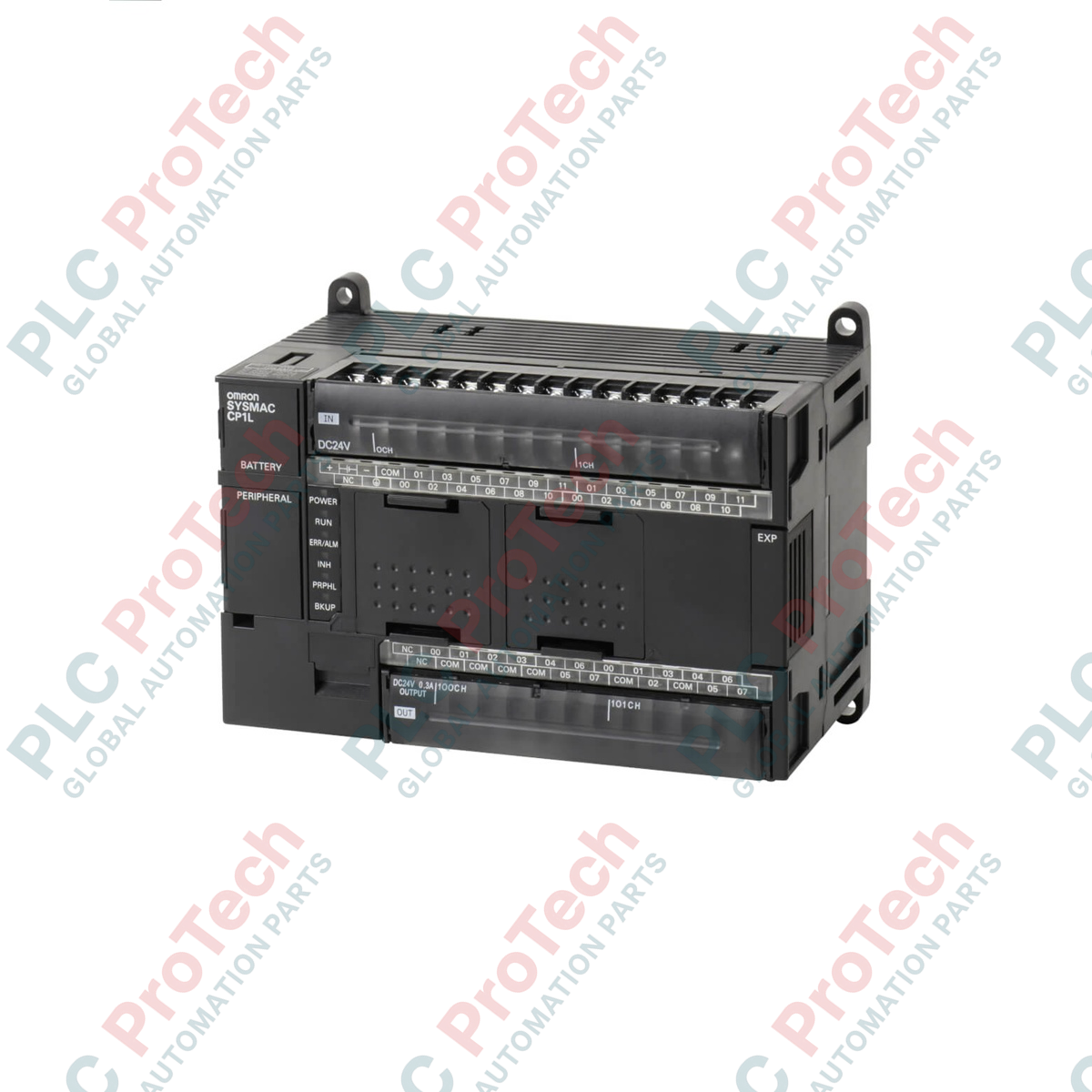

Die für vielseitige Maschinensteuerung entwickelte Mikro-SPS Omron CP1L-M40DT-A bietet robuste Automatisierungsfunktionen innerhalb der Plattform der CP1L-Serie. Dieser leistungsstarke Controller verfügt über 40 integrierte digitale E/A-Punkte, bestehend aus 24 DC-Eingängen und 16 Transistorausgängen (Senkenkonfiguration). Mit universeller Wechselstromversorgung bietet er für moderne Fertigungsanwendungen eine optimale Balance zwischen kompakter Bauform und Verarbeitungsgeschwindigkeit.
Das Gerät verfügt über eine Programmspeicherkapazität von 10K Schritten und einen Datenspeicher von 32K Wörtern. Es unterstützt komplexe Abläufe und rechenintensive Operationen mit den Programmiersprachen Kontaktplan und Structured Text (ST). Dank integrierter Hochgeschwindigkeitszähler und Impulsausgänge eignet sich der CP1L-M40DT-A besonders für Mehrachspositionierung und präzise Bewegungssteuerungsaufgaben. Das System lässt sich problemlos durch den Anschluss von bis zu drei CP-Erweiterungs-E/A-Einheiten an wechselnde Anforderungen anpassen.
Merkmale
- Ausgestattet mit 40 integrierten digitalen E/A-Punkten (24 Eingänge, 16 Transistor-Senkenausgänge).
- Verfügt über 4 Hochgeschwindigkeits-Zählereingänge (100 kHz, 4 Achsen) für die präzise Verwaltung von Rückkopplungsschleifen.
- Bietet 2 Hochgeschwindigkeits-Impulsausgänge (100 kHz, 2 Achsen) zur Steuerung von Servos und Schrittmotoren über Schritt und Richtung.
- Der integrierte USB-2.0-Peripherieanschluss vereinfacht Programmierung, Überwachung und Inbetriebnahme.
- Zwei Steckplätze für Optionskarten ermöglichen die nahtlose Integration von RS-232C-, RS-422A/485- oder Ethernet-Kommunikation.
- Flexible Programmspeicherkapazität von 10K Schritten mit Unterstützung für Structured Text (ST).
Anwendungen
- Verpackungs- und Etikettiersysteme
- Fördertechnik und automatisierte Materialsortierung
- Pumpen-, Filtrations- und Wasseraufbereitungs-Skids
- Kleinserien-Montagelinien und Pick-and-Place-Anlagen
- HLK-Steuerungen und Gebäudeenergiesysteme
Technische Daten
Hersteller
| Omron |
Teilenummer / Modell
| CP1L-M40DT-A |
Steuerungsklasse
| CP1L-M (mittelgroße Mikro-SPS) |
Versorgungsspannung
| 100 bis 240 VAC (50/60 Hz) |
Betriebsspannungsbereich
| 85 bis 264 VAC |
Leistungsaufnahme
| Maximal 50 VA |
Integrierte Eingänge
| 24 Punkte (24 VDC, Ansprechfrequenz bis zu 100 kHz an Hochgeschwindigkeitskanälen) |
Integrierte Ausgänge
| 16 Punkte (Transistor, stromsenkend) |
Programmspeicherkapazität
| 10K Schritte |
Datenspeicher
| 32K Wörter (DM-Bereich) |
Maximale Anzahl an Erweiterungen
| Bis zu 3 CP-Serie-Erweiterungseinheiten / E/A-Erweiterungseinheiten |
Programmiersprachen
| Kontaktplan, strukturierter Text (ST) |
Ausführungsgeschwindigkeit
| Grundbefehle: mindestens 0,55 Mikrosekunden |
Betriebstemperatur
| 0 bis 55 °C |
Lagertemperatur
| -20 bis 75 °C |
Ungefähres Gewicht
| 3,0 kg |
Anschlüsse und Schnittstellen
| Schnittstellentyp |
Funktionalität |
| USB-Anschluss |
Typ-B-Anschluss; dient der Programmierung, Überwachung und Fehlersuche mit CX-Programmer. |
| Optionsplatinen-Steckplätze |
Unterstützt bis zu 2 Optionsplatinen für serielle Netzwerke (RS-232C / RS-485) oder industrielle Ethernet-Netzwerke. |
| Eingangsklemmen |
24-VDC-Eingänge mit gemeinsamer Klemmenzuordnung für eine flexible Sensorverdrahtung. |
| Ausgangsklemmen |
Stromsenkende Transistorausgänge mit gemeinsam genutzten gemeinsamen Leitungen. |
Installationsrichtlinien
- Montieren Sie das Gerät sicher auf einer standardmäßigen 35-mm-DIN-Schiene oder verwenden Sie für die Schalttafelmontage die integrierten Schraubbefestigungslöcher.
- Halten Sie oberhalb und unterhalb des SPS-Gehäuses einen Freiraum von mindestens 30 mm ein, um eine ausreichende Kühlung durch Konvektion zu gewährleisten.
- Führen Sie die gesamte elektrische Verdrahtung mit Leitern der Stärke AWG 14 bis 22 und isolierten Crimpklemmen aus.
- Verbinden Sie die Anschlüsse für Funktionserde (LG) und Schutzerdung (GR) direkt mit einer sauberen, separaten Erdung (Widerstand unter 100 Ohm).
Konformität und Zertifizierungen
- CE-Kennzeichnung
- cULus-zertifiziert (Klasse I, Division 2, explosionsgefährdete Bereiche)
- RoHS-konform
