Omron

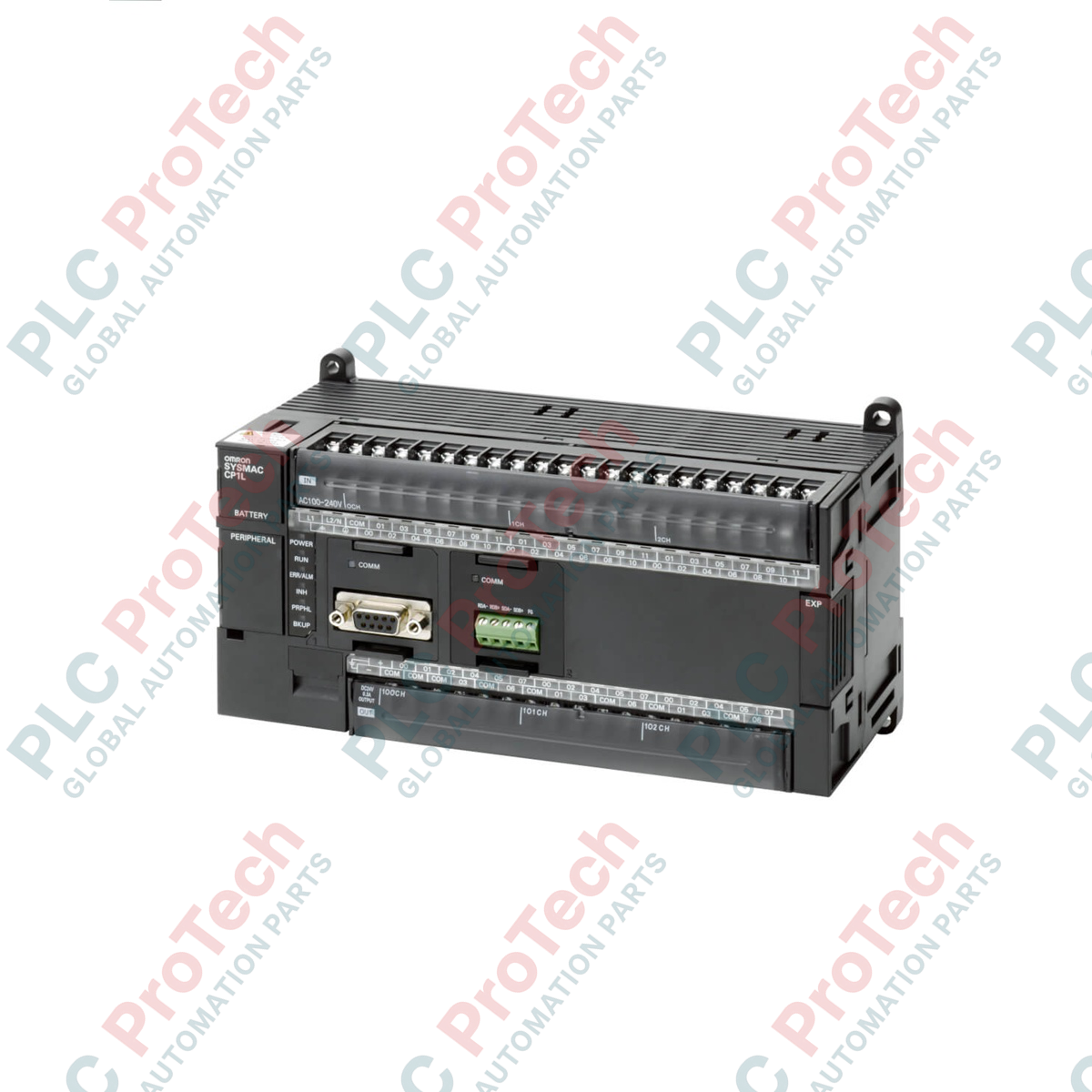

Omron CP1L-M60DT1-D SPS-CPU-Modul der CP1L-Serie

SKU CP1L-M60DT1-D

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Omron

  • Produkt-Nr.: CP1L-M60DT1-D

  • Herkunftsland:Japan

  • Produkttyp: SPS-CPU-Module

  • Zahlung: T/T, Western Union

  • Gewicht: 3000g

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Die Omron CP1L-M60DT1-D Mikro-SPS wurde für Maschinensteuerungen mit hoher E/A-Dichte entwickelt und bietet präzise mehrachsige Positionierung sowie strukturierte Programmiermöglichkeiten bei platzsparender Bauweise. Mit 60 integrierten E/A-Punkten steuert diese SPS komplexe Automatisierungsaufgaben und verfügt über einen dedizierten Programmspeicher mit 10K Schritten. Die Architektur umfasst integrierte Hochgeschwindigkeitszähler und Impulsausgänge und eignet sich daher besonders für Verpackungs-, Förder- und Sondermaschinen, die eine zuverlässige, transistorbasierte Ansteuerung erfordern.

Merkmale

  • Hohe E/A-Dichte: Mit 36 Eingängen und 24 Ausgängen für die umfassende Einbindung von Feldgeräten ausgestattet.
  • Stromliefernde Transistorausgänge: Optimiert für das sichere und zuverlässige Schalten externer Gleichstromlasten und Steuergeräte.
  • Mehrachsige Positionierung: Verfügt über vier Hochgeschwindigkeitszähler mit 100 kHz und zwei Impulsausgänge mit 100 kHz für hochpräzise Bewegungsprofile.
  • USB-Programmieranschluss: Der integrierte Peripherieanschluss ermöglicht direkte Programmierung, Diagnose und Überwachung ohne zusätzliche Adapter.
  • Modulare Skalierbarkeit: Unterstützt Erweiterungen über E/A-Erweiterungsmodule der CP1W-Serie und Kommunikationsoptionsplatinen.

Anwendungen

  • Hochgeschwindigkeits-Etikettier- und Verpackungsmaschinen.
  • Sortierung und Produktweiterleitung mit mehrachsigen Förderanlagen.
  • Automatisierte Montage- und Prüfstandvorrichtungen.
  • Steuerung von Pumpstationen und Flüssigkeitsverteilkreisläufen.

Technische Daten

Hersteller Omron
Modellnummer CP1L-M60DT1-D
Steuerungsserie CP1L-Serie
Stromversorgung 24 VDC
Gesamtzahl der Punkte 60 E/A-Punkte
Digitale Eingänge 36 Eingänge (24 VDC)
Digitale Ausgänge 24 Ausgänge (Transistor, stromliefernd)
Programmspeicher 10K Schritte
Hochgeschwindigkeitszähler 4 Achsen (100 kHz)
Impulsausgänge 2 Achsen (100 kHz)
Versandgewicht 3,00 kg

Praxisorientierte Erkenntnisse aus der Entwicklung

Alternative Modelle & Kompatibilität

Der CP1L-M60DT1-D verwendet dieselbe Basiscodestruktur wie andere CP1L-Geräte und ermöglicht so die nahtlose Übernahme von CX-Programmer-Dateien. Falls ältere Systeme den CP1L-M60DT-D (mit stromsenkenden Ausgängen) verwenden, beachten Sie, dass für den Wechsel zum stromliefernden Modell „T1“ die gemeinsamen Ausgangsanschlüsse von Masse auf eine +24-VDC-Referenz umverdrahtet werden müssen, um externe Lastspulen und Aktoren zu schützen.

Anwendungsfallen und technische Hinweise

Die Strombelastbarkeit der stromliefernden Transistorausgänge darf 0,3 A pro Ausgang nicht überschreiten. Der Gesamtstrom pro gemeinsamem Stromkreis muss innerhalb der im Handbuch angegebenen Grenzwerte bleiben. Werden induktive Magnetventile ohne externe Freilaufdioden geschaltet, können Rückspannungsimpulse zu einer vorzeitigen Verschlechterung der internen Ausgangstransistoren führen.

Tipps zur Inbetriebnahme und Verdrahtung

Stellen Sie stets sicher, dass das 24-VDC-Netzteil der CPU über ausreichend Kapazität verfügt, um den dynamischen Einschaltstrom beim Start aufzunehmen. Verlegen Sie für eine zuverlässige Hochgeschwindigkeitspositionierung die Encoder-Signalleitungen in einem separaten, geerdeten Metallrohr, getrennt von den Motorstromleitungen, um Signalübersprechen zu vermeiden.

Installationsrichtlinien

KRITISCHE WARNUNG

Trennen Sie vor der Montage oder Verdrahtung der SPS alle Stromquellen, die den Schaltschrank versorgen. Vergewissern Sie sich, dass sich die Gleichstromschiene des Systems vollständig auf 0 V entladen hat. Werden die elektrischen Sicherheits- und Verriegelungsverfahren nicht strikt befolgt, kann dies zu schweren Geräteschäden, Stromschlägen oder Verletzungen führen.

1
Montieren Sie die CP1L-Steuerung auf einer sauberen, vibrationsfreien 35-mm-DIN-Schiene in einem schützenden Metallgehäuse gemäß NEMA oder Schutzart IP54. Achten Sie über und unter dem Gerät auf einen Mindestabstand von 50 mm, damit die Wärme ordnungsgemäß abgeführt werden kann.
2
Verbinden Sie den Funktionserdungsanschluss mit einer niederohmigen Kupfer-Erdungsschiene (Widerstand unter 100 Ohm), um die Hochgeschwindigkeitszählerfilter und die interne Verarbeitungsschaltung zu stabilisieren.
3
Schließen Sie die 24-VDC-Stromeingänge an die vorgesehenen Stromanschlüsse an und überprüfen Sie die korrekte Polarität, bevor Sie die Stromversorgung einschalten, um ein Auslösen der internen Sicherung zu verhindern.

FAQ

Was ist die primäre Programmierumgebung für diese CPU der CP1L-Serie?

Die CP1L-M60DT1-D wird mit CX-Programmer programmiert, das Teil der integrierten Omron-Software-Suite CX-One ist.

Verfügt dieses Modell über Transistorausgänge mit Source- oder Sink-Schaltung?

Dieses Modell ist mit Transistorausgängen mit Source-Schaltung ausgestattet. Das bedeutet, dass sie die positive Gleichspannungsreferenz an die externe Last schalten.

Ist eine Backup-Batterie erforderlich, um das Benutzerprogramm zu erhalten?

Nein, das Benutzerprogramm und die Systemparameterdaten werden in einem nichtflüchtigen Flash-Speicher abgelegt. Eine optionale Batterie (CP1W-DAM01) ist jedoch erforderlich, um die Echtzeituhr und die RAM-Daten bei längeren Stromausfällen zu erhalten.

Wie hoch ist die maximale Erweiterungskapazität der CP1L-M60DT1-D?

Diese CPU unterstützt den Anschluss von bis zu 3 lokalen CP1W-Erweiterungs-E/A-Einheiten und ermöglicht so eine höhere Gesamtzahl physischer Punkte für komplexe Anwendungen.
