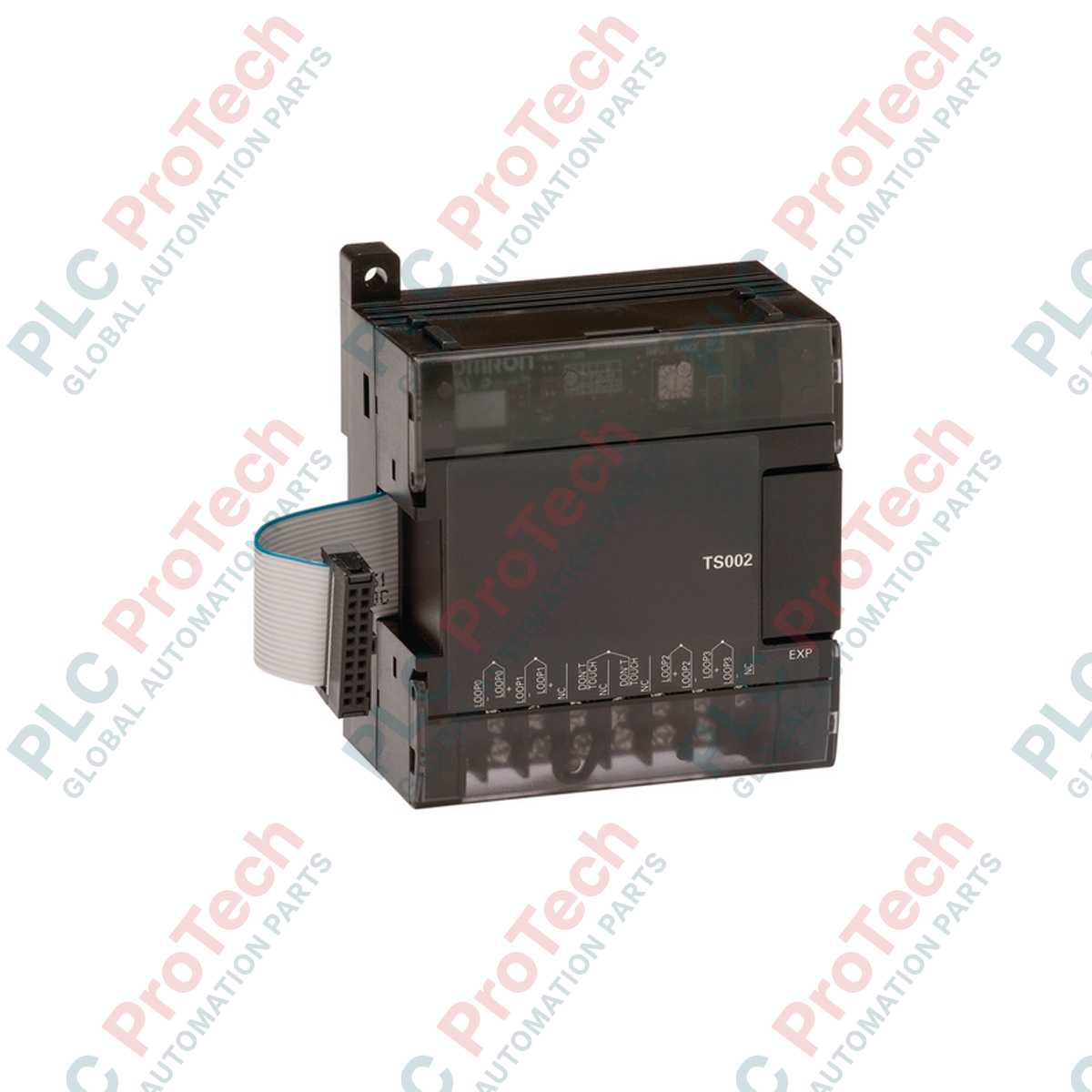

Für die direkte Integration in SPS-Architekturen der CP-Serie von Omron konzipiert, erweitert die Omron CP1W-TS002-Temperatursensoreinheit die Systemfunktionen durch dedizierte, hochpräzise Thermoelement-Messkanäle. Dieses Modul wird direkt mit den CPU-Einheiten CP1H, CP1L und CP1E verbunden und ermöglicht eine präzise Temperaturüberwachung, ohne dass externe Signalwandler erforderlich sind. Das Gerät unterstützt bis zu vier Thermoelementeingänge, die je nach Anwendungsanforderungen für Sensoren des Typs K oder des Typs J konfiguriert werden können. Dank der zuverlässigen galvanischen Trennung durch Optokoppler zwischen Eingangskanälen und der internen SPS-Logik gewährleistet das Gerät einen stabilen Betrieb und eine hohe Störfestigkeit in anspruchsvollen elektrischen Umgebungen.
| Parameter | Spezifikationsdetails |
|---|---|
| Hersteller | Omron |
| Modellnummer | CP1W-TS002 |
| Modultyp | Eingangseinheit für Temperatursensoren |
| Eingangstyp | Thermoelement (Typ K oder Typ J, umschaltbar) |
| Anzahl der Eingänge | 4 Kanäle |
| Zugewiesene Eingangswörter | 4 Wörter |
| Umwandlungszeit | 250 ms für 2 oder 4 Punkte |
| Datenformat | Binärdaten mit 16 Bit (4-stelliges Hexadezimalformat) |
| Isolationsmethode | Optokoppler zwischen allen Temperatureingängen und den internen Schaltkreisen |
| Aktueller Verbrauch | 5 VDC bei maximal 40 mA; 24 VDC bei maximal 59 mA |
| Ursprungsland | Japan |
| Versandgewicht (berechnet) | 0,38 kg |
| Abmessungen der Verpackung (berechnet) | 110 mm x 90 mm x 80 mm |
Der CP1W-TS002 ersetzt den CP1W-TS001 mit geringerer Eingangsdichte (unterstützt nur zwei Eingänge) in Systemen, die Erweiterungen des Messbereichs erfordern. Er lässt sich nahtlos an der rechten Seite jedes CP1H-, CP1L- oder CP1E-CPU-Moduls montieren. Beachten Sie, dass Erweiterungseinheiten der CP-Serie nicht mit älteren Backplanes der C200H- oder CJ-Serie kompatibel sind.
Alle vier Eingangskanäle müssen denselben Thermoelementtyp verwenden (entweder alle Typ K oder alle Typ J). Das Mischen von Sensortypen in einem einzelnen CP1W-TS002-Modul wird nicht unterstützt und führt zu falschen Umrechnungswerten. Nicht verwendete Eingänge sollten konfiguriert oder physisch verdrahtet werden, um Fehleranzeigen bei Unterbrechungen im SPS-Fehlerprotokoll zu vermeiden.
Die Auswahl des Sensortyps erfolgt über DIP-Schalter unter der schützenden Anschlussabdeckung des Moduls. Diese Hardwareeinstellungen müssen vorgenommen werden, während das SPS-System vollständig ausgeschaltet ist. Die CPU übernimmt Änderungen des DIP-Schalterstatus nicht, die während des laufenden Betriebs vorgenommen werden.
Konfigurieren Sie den DIP-Schalter unter der Modulabdeckung, um den Thermoelementtyp K oder J passend zu den tatsächlich eingesetzten Feldsensoren auszuwählen.
Richten Sie den Erweiterungsbus-Steckverbinder des CP1W-TS002 aus und befestigen Sie ihn am Erweiterungsanschluss der CPU-Einheit oder des vorgeschalteten Erweiterungsmoduls.
Schließen Sie die Thermoelementleitungen oder Ausgleichsleitungen an die vorgesehenen Schraubklemmen an. Halten Sie die Sensorleitungen von Hochspannungs-Wechselstromkabeln getrennt, um elektromagnetische Störungen zu minimieren.
Schalten Sie das SPS-System ein und überprüfen Sie den Belegungsstatus mithilfe der CX-Programmer-Software, um das korrekte Lesen des Eingangsworts sicherzustellen.
