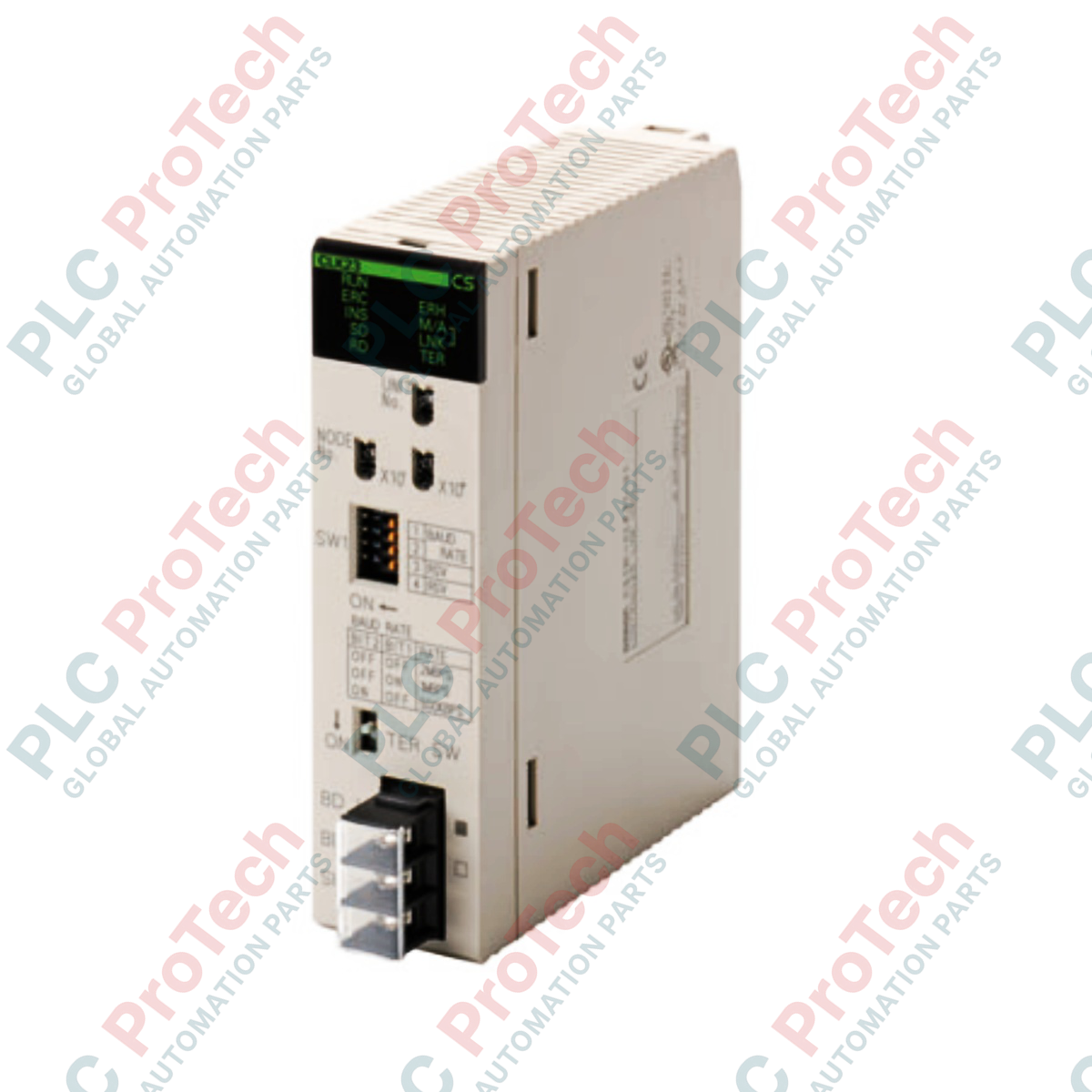

Omron CS1W-CLK23 Controller-Link-Einheit der CS1-Serie

Beschreibung

Die Omron CS1W-CLK23 ermöglicht als dedizierte Controller-Link-Einheit den Hochgeschwindigkeits-Datenaustausch zwischen gleichrangigen Teilnehmern sowie den Nachrichtenaustausch über industrielle Netzwerke und ist für die nahtlose Integration in SPS-Systeme der CS1-Serie ausgelegt. Dieses Modul arbeitet in einem geschirmten, verdrillten Adernpaar-Netzwerk und ermöglicht eine robuste Kommunikation zwischen mehreren SPSen und Hostcomputern, ohne die Prozessorzykluszeiten zu beeinträchtigen. Die Einheit wurde für industrielle Steuerungsarchitekturen mit hoher Packungsdichte entwickelt und ermöglicht Systemingenieuren, zuverlässige Datenverbindungen einzurichten und anspruchsvolle Nachrichtendienste in fordernden Automatisierungsumgebungen zu bewältigen.

Merkmale

• Flexible Kommunikation: Unterstützt sowohl Datenverbindungen mit hohem Datenvolumen als auch asynchrone Nachrichtendienste für einen flexiblen Informationsaustausch.
• Skalierbare Architektur: Bis zu 8 Controller-Link-Einheiten können pro CPU-Einheit montiert werden und ermöglichen komplexe mehrstufige Netzwerktopologien.
• Effiziente Ressourcenverteilung: Verwendet nur eine Einheitsnummernzuweisung auf der CS1-CPU-Bus-Rückwandplatine.
• Geringer Energiebedarf: Verbraucht 0,33 A bei 5 V DC und minimiert dadurch die thermische Belastung des Systemnetzteils.
• Standardzertifizierungen: Entspricht den gesetzlichen Standards UC1, N und L sowie CE für den weltweiten Einsatz in der Industrie.

Anwendungen

• Synchronisierung von Automobilmontagelinien und Koordination zwischen SPSen.
• Verteilte Leitsysteme für groß angelegte Wasser- und Abwasseraufbereitungsanlagen.
• Chargennetzwerke für die Lebensmittel- und Getränkeindustrie mit Hochgeschwindigkeits-Datenprotokollierung.
• Komplexe Orchestrierung von Verpackungslinien und Materialhandhabungssystemen.

Tabelle der technischen Daten

Erkenntnisse aus der empirischen Entwicklung

Alternative Modelle & Kompatibilität

Das CS1W-CLK23 ersetzt ältere Controller-Link-Einheiten wie die CS1W-CLK21-V1. Es ist abwärtskompatibel mit vorhandenen kabelgebundenen Twisted-Pair-Controller-Link-Modulen im selben physischen Segment. Ingenieure müssen jedoch überprüfen, ob die Firmware der CPU-Einheit mit den für diese Revisionsstufe erforderlichen Routingtabellenkonfigurationen kompatibel ist, um beim Start Fehlercodes für Routing-Kommunikationsfehler zu vermeiden.

Typische Anwendungsfehler und technische Hinweise

Netzwerkabschlusswiderstände (110 Ohm) müssen an den beiden äußersten Endknoten des Twisted-Pair-Strangs physisch aktiviert werden. Werden diese Abschlusswiderstände nicht installiert oder eingeschaltet, führt dies unter starker elektromagnetischer Störung (EMI) zu hohen Paketfehlerraten und schließlich zum Token-Verlust. Die Übertragungsgeschwindigkeit an allen Netzwerkknoten einheitlich einstellen; nicht übereinstimmende Baudrateneinstellungen verhindern, dass das Gerät dem aktiven Token-Ring beitritt.

Tipps für Inbetriebnahme und Verdrahtung

Beim Verlegen der geschirmten Twisted-Pair-Kommunikationsleitung sicherstellen, dass der Kabelschirm nur an einem Punkt des Netzwerksegments geerdet ist, um Erdschleifen zu vermeiden. Außerdem die Controller-Link-Kabel in eigenen, geerdeten Metallkanälen verlegen, die von Hochspannungs-Wechselstromleitungen oder Motorkabeln am Ausgang von Frequenzumrichtern (VFDs) getrennt sind, um die Signalintegrität zu maximieren und Datenbeschädigungen zu verhindern.
