Beschreibung

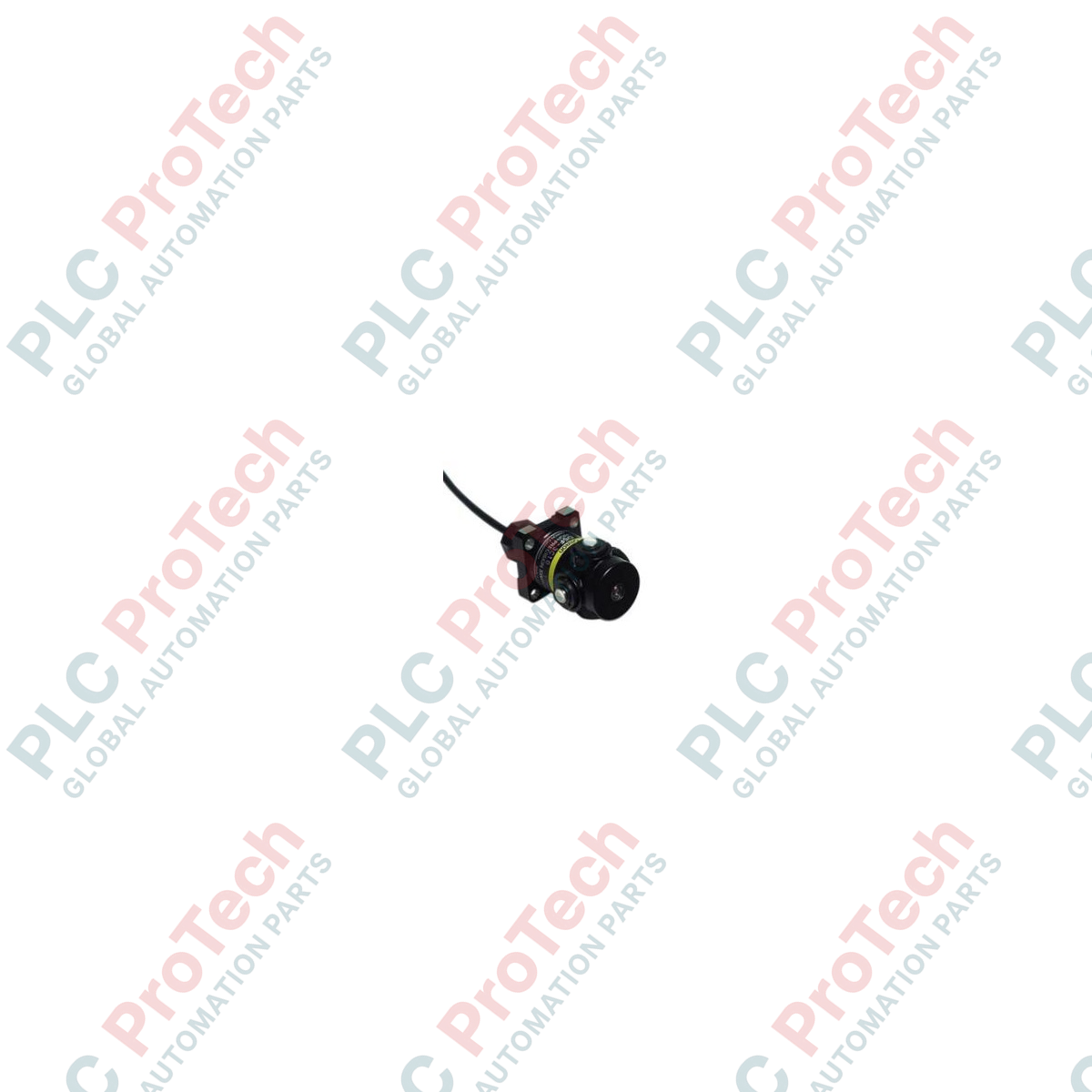

Eine Genauigkeit im Submikrometerbereich innerhalb automatisierter Positionierungsarchitekturen wird durch die Integration des hochpräzisen optischen Schalters Omron D5F-2B34C zuverlässig erreicht. Als berührungsloses optisches Begrenzungserfassungsgerät liefert dieses Modul eine außergewöhnliche Wiederholgenauigkeit in anspruchsvollen industriellen Indexier-, Werkzeugeinstellungs- und Kalibrierungsanwendungen. Der Omron D5F-2B34C arbeitet in einem Versorgungsspannungsbereich von 12 bis 24 VDC und nutzt hochstabile interne Optiken, um mechanisches Prellen und Verschleiß zu vermeiden. Dadurch bleibt eine Wiederholgenauigkeit von 1 Mikrometer über Millionen von Betriebszyklen erhalten.
Merkmale
-
Wiederholgenauigkeit von 1 Mikrometer: Bietet eine äußerst präzise räumliche Auflösung für Labor- und Fertigungstoleranzen.
-
Optoelektronische Erfassung: Der Verzicht auf interne physische Kontaktmechanismen reduziert den mechanischen Hystereseverschleiß.
-
Äußerst widerstandsfähiger mechanischer Rahmen: Entwickelt für starke Vibrationen bis 500 Hz und hohe Stoßbelastungen bis 30 G.
-
Verlängerte Lebensdauer: Ausgelegt für mindestens 5.000.000 elektrische und mechanische Betätigungen.
-
Geringer Betriebsstrom: Effizienter Betrieb mit einer maximalen Stromaufnahme von 30 mA.
Anwendungen
- Ursprungseinstellung und Verschleißkompensation von Werkzeugen in CNC-Werkzeugmaschinen.
- Wafer-Ausrichtung und Positionierung von Trägern in Anlagen zur Halbleiterfertigung.
- Hochgeschwindigkeitsprüfung der Bauteilorientierung in Maschinen für die Elektronikmontage.
- Präzise Kalibrierung von Mikrokoordinaten in Robotiksystemen und Erfassung physischer Anschläge.
Technische Daten
| Parameter |
Spezifikationswert |
| Hersteller |
Omron |
| Modellbezeichnung |
D5F-2B34C |
| Versorgungsspannung |
12/24 VDC (Betriebsbereich +/-10 %) |
| Maximaler Ausgangsstrom |
max. 100 mA |
| Leistungsaufnahme |
max. 30 mA |
| Leckstrom |
max. 0,15 mA |
| Restspannung |
max. 2 V |
| Betriebsgeschwindigkeitsbereich |
1 mm/s bis 50 cm/s |
| Maximale Betriebsfrequenz |
60 Betätigungen/Minute |
| Isolationswiderstand |
Mindestens 100 MOhm (bei 500 VDC) zwischen Anschluss und Erde |
| Durchschlagfestigkeit |
1.100 VAC |
| Wiederholgenauigkeit |
max. 1 Mikrometer (0,001 mm) |
| Vibrationsfestigkeit |
10 bis 500 Hz, 0,65 mm Doppelamplitude |
| Stoßfestigkeit |
min. 300 m/s2 (ca. min. 30 G) |
| Temperaturkoeffizient |
max. 50 x 10-6/°C |
| Nettogewicht |
0,06 kg |
| Versandgewicht (berechnet) |
2,0 kg (mit schützender Industrie-Versandverpackung) |
Empirische Erkenntnisse aus der Konstruktion
Alternative Modelle & Kompatibilität
Die hochpräzisen Schalter der D5F-Serie stellen eine besonders spezialisierte Klasse optoelektronischer Submikrometersensoren dar. Beim Ersetzen herkömmlicher mechanischer Endschalter durch den D5F-2B34C müssen Schaltschranktechniker den aktiven Halbleiterausgang berücksichtigen. Stellen Sie sicher, dass die Eingangskarte der Ziel-SPS oder des Controllers auf den aktiven Spannungsabfall (Restspannung bis max. 2 V) ausgelegt ist, ohne durch den Sensorleckstrom von 0.15 mA eine Fehlauslösung zu verursachen.
Anwendungsfehler und technische Hinweise
Um eine Wiederholgenauigkeit von 1 Mikrometer zu erreichen, ist die Umweltstabilität entscheidend. Der interne optische Pfad des Schalters ist temperaturkompensiert (50 x 10-6/degC), doch Schwankungen der Materialabmessungen des Montagewinkels können leicht eine Drift verursachen. Stahlhalterungen dehnen sich bei Temperaturschwankungen erheblich aus bzw. ziehen sich zusammen. Montieren Sie den Schalter daher auf thermisch stabilen Gussteilen oder in temperaturgeregelten Gehäusen, um eine absolute Positionierungsgenauigkeit im Mikrometerbereich zu gewährleisten.
Tipps für Inbetriebnahme und Verdrahtung
Aufgrund der äußerst präzisen Schwellwertbestimmung optoelektronischer Komponenten kann eine Störeinkopplung in die Signalkabel geringfügige Ausgangsinstabilitäten auslösen. Vermeiden Sie es, das Sensorkabel parallel zu Kabeln hoher induktiver Lasten zu verlegen, etwa zu Leitungen von Frequenzumrichtern (VFDs) oder Motorstromleitungen. Wir empfehlen, den Schirm des Sensorkabels an einem einzigen Punkt innerhalb des Hauptschaltschranks zu erden, um hochfrequente Störungen zu isolieren.
Installationsrichtlinien
KRITISCHE WARNUNG: SICHERHEITS- UND INTEGRITÄTSSYSTEM
Trennen Sie vor Beginn jeglicher Installations-, Ausrichtungs- oder Montageänderungen alle Stromquellen, die den betreffenden Klemmenblock versorgen. Werden die ankommenden Leitungen nicht spannungsfrei geschaltet, kann dies den internen optischen Sender beschädigen, transiente Spannungsspitzen verursachen oder zum Ausfall des Sensors führen. Vergewissern Sie sich vor dem Einschalten, dass die Ausgangslast 100 mA nicht überschreitet.
1
Mechanische Befestigung: Befestigen Sie das Gehäuse des optischen Schalters auf einer stabilen, ebenen Montagefläche. Ziehen Sie die Befestigungsschrauben gleichmäßig an, um mechanische Spannungen zu vermeiden, die die interne Ausrichtung der optischen Linseneinheit verformen können.
2
Eingangsspannung überprüfen: Messen Sie die Gleichspannungsversorgungsschienen am Anschlussort mit einem Multimeter, um eine stabile Spannung zwischen 12 VDC und 24 VDC zu bestätigen. Stellen Sie sicher, dass die Schwankungen +/-10% nicht überschreiten.
3
Kabelabschirmung: Verbinden Sie die Kabelabschirmung mit der Schutzerdungsklemme. Verlegen Sie die Kabel getrennt von Hochspannungskabeln, um die Signalintegrität zu gewährleisten.
