Beschreibung

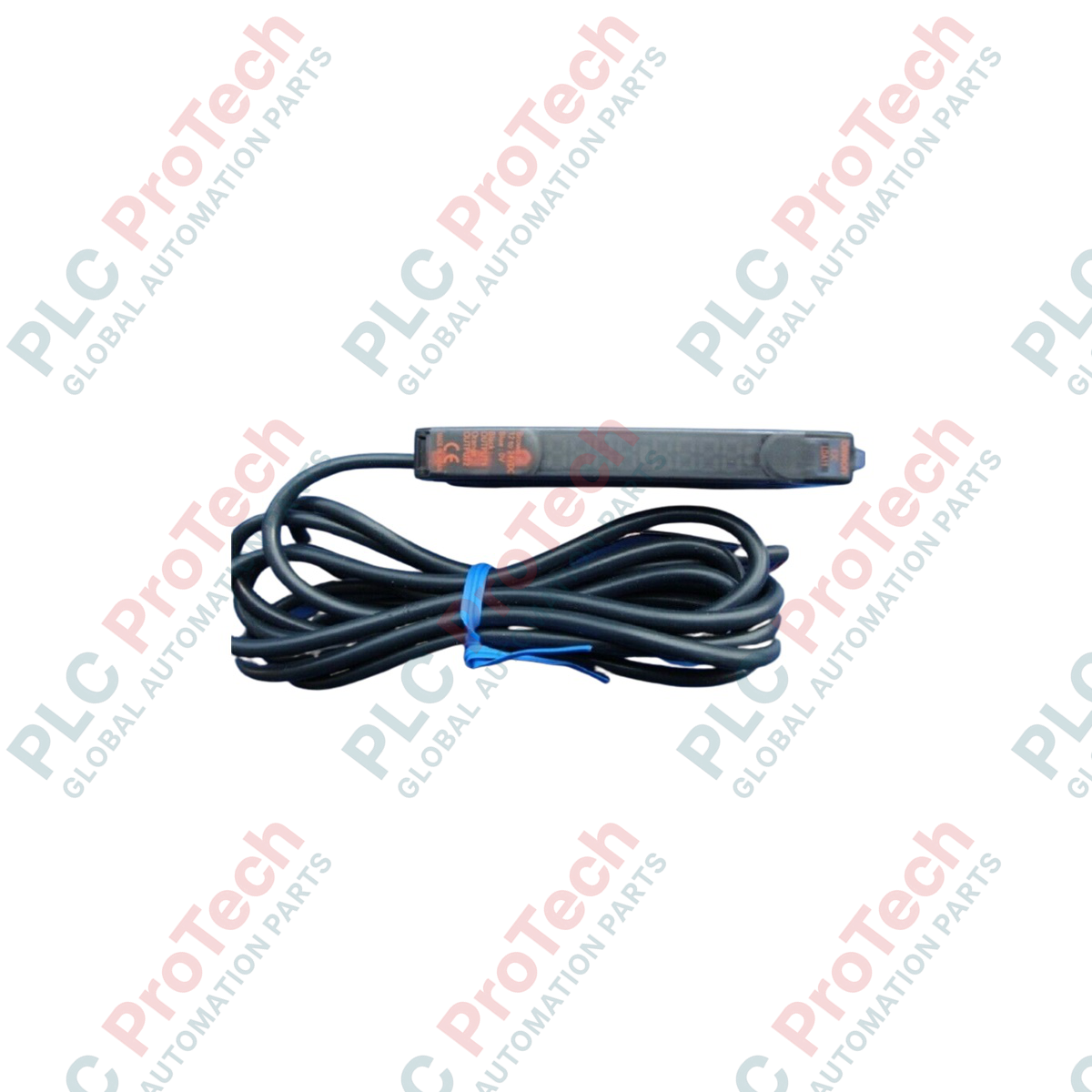

Der für die Lasersensorik mit Mikrospot und die detaillierte Teileprüfung entwickelte Omron E3C-LDA11 ist ein hochpräziser separater Digitalverstärker für optoelektronische Sensoren. Dieses leistungsstarke, auf einer DIN-Schiene montierbare Gerät wird mit separaten optoelektronischen Omron-Lasersensorköpfen verbunden und ermöglicht eine digitale Überwachung über zwei Kanäle sowie eine Hochgeschwindigkeitsverarbeitung direkt in elektrischen Gehäusen. Durch die Trennung des optischen Kopfes von der Verarbeitungselektronik hält der E3C-LDA11 die wichtigen Auswertungsschaltungen von anspruchsvollen Umgebungsbedingungen fern und bietet gleichzeitig NPN-Ausgänge, doppelte Digitalanzeigen und umfangreiche Parametereinstellungen über intuitive Tasten.
Wichtige Merkmale
-
Doppelte Digitalanzeige: Gleichzeitige Echtzeitanzeige der aktuellen einfallenden Lichtstärken (rote Anzeige) und der benutzerdefinierten Schwellenwerte (grüne Anzeige).
-
Hohe Reaktionsgeschwindigkeit: Wählbare Reaktionszeiten von extrem hoher Geschwindigkeit (für schnelle Fertigungslinien) bis zu Modi für große Entfernungen.
-
Vermeidung gegenseitiger Störungen: Die integrierte Schutzschaltung verhindert optisches Übersprechen, wenn mehrere Sensorköpfe in unmittelbarer Nähe montiert sind.
-
NPN-Open-Collector: Zwei Ausgänge, die für eine NPN-Schaltlogik konfiguriert sind und sich nahtlos in standardmäßige SPS-Eingangskarten integrieren lassen.
-
DIN-Schienenmontage: Das schlanke, platzsparende Design ermöglicht Installationen in Reihenanordnung innerhalb von Schaltschränken.
Industrielle Anwendungen
-
Halbleiter-Waferverarbeitung: Präzise Erkennung von Waferkanten und Positionierung von Trägerkassetten.
-
Elektronische Montagelinien: Überprüfung ultrakleiner SMD-Komponenten, der Chipplatzierung und der Ausrichtung von Steckerstiften.
-
Hochgeschwindigkeitsverpackung: Erkennung von Registrierungsmarken auf Verpackungsfolien und Überprüfung des Produktvorhandenseins in Kartonieranlagen.
-
Automatisierte Werkzeugtechnik und Robotik: Präzise Überwachung des Vorhandenseins von Mikrobohrern und der Ausrichtung von Endeffektoren an Robotergreifern.
Technische Daten
| Parameter |
Spezifikation |
| Hersteller |
Omron |
| Modellnummer |
E3C-LDA11 |
| Produkttyp |
Separater Digitalverstärker für optoelektronische Sensoren |
| Versorgungsspannung |
12 bis 24 V Gleichspannung ±10 % (Restwelligkeit Spitze-Spitze max. 10 %) |
| Stromaufnahme |
Maximal 45 mA |
| Steuerausgang |
NPN-Open-Collector, Laststrom max. 50 mA, Restspannung max. 1 V |
| Lichtquellenfunktion |
Kompatibel mit Sensorköpfen der Serie E3C-LD (roter Laser) |
| Schutzschaltungen |
Verpolungsschutz der Stromversorgung, Kurzschlussschutz des Ausgangs, Vermeidung gegenseitiger Störungen |
| Schutzart |
IP50 (IEC 60529) |
| Umgebungstemperatur im Betrieb |
-10 bis +55 °C (keine Vereisung oder Kondensation) |
| Anschlussmethode |
Vorverdrahtetes Kabel (Standardlänge 2 Meter) |
| Nettogewicht |
0,1 kg |
| Versandgewicht (berechnet) |
1,0 kg (mit schützendem Transportverpackungsmaterial) |
Verdrahtungsanschluss und Schnittstellenzuordnung
| Aderfarbe |
Signalbezeichnung |
Funktion/Beschreibung |
| Braun |
+V (VCC) |
Eingang der Stromversorgung: 12 bis 24 VDC |
| Blau |
0 V (GND) |
Masse/ gemeinsamer Bezug der Stromversorgung |
| Schwarz |
OUT 1 |
NPN-Steuerausgang mit offenem Kollektor (Haupterkennungssignal) |
| Weiß |
OUT 2 / INPUT |
NPN-Ausgang 2 (Selbstdiagnose/Alarm) oder externe Eingangsleitung (konfigurierbar) |
Erfahrungsbasierte technische Erkenntnisse
Alternative Modelle und Kompatibilität
Der E3C-LDA11 verwendet eine NPN-Ausgangslogik. Wenn Ihre Systemarchitektur PNP verwendet, wie dies in europäischen Automobil- und Materialhandhabungsschaltschränken typischerweise der Fall ist, müssen Sie stattdessen das Modell E3C-LDA41 angeben. Mischen Sie NPN- und PNP-Modelle nicht ohne Signalwandlermodule in derselben lokalen Anschlussklemmenleiste. Dieser Verstärker ist speziell für den Betrieb mit Laserkopfeinheiten der Serie E3C-LD kalibriert. Der Anschluss älterer fotoelektrischer Sensorköpfe ohne Laser kann die physische Emitter-Schnittstelle beschädigen oder Fehlercodes für eine Sensorfehlanpassung auslösen.
Anwendungsfehler und technische Hinweise
Beim gemeinsamen Einbau mehrerer E3C-LDA11-Geräte auf einer DIN-Schiene muss die Wärmeableitung berücksichtigt werden. Obwohl der nominale Betriebsbereich bis +55 °C reicht, kann der Einbau von mehr als fünf Geräten direkt nebeneinander unter Dauerlast zu einem Wärmestau führen, wodurch sich interne Taktfrequenzen verschieben und präzise Schwellenwerte verändern können. Wir empfehlen, zwischen Blöcken aus jeweils fünf Geräten 5-mm-Abstandhalter einzusetzen, um das thermische Gleichgewicht im Ausgangszustand zu erhalten.
Tipps zur Inbetriebnahme und Verdrahtung
Überprüfen Sie bei der Inbetriebnahme, dass das Anschlusskabel des Laserkopfs sicher im seitlichen Anschluss des Verstärkers verriegelt ist, bevor Sie die 24-VDC-Steuerspannung anlegen. Das Anschließen des Sensorkopfs im laufenden Betrieb kann transiente Spannungsspitzen verursachen, die die Laserdiode beeinträchtigen. Erden Sie die DIN-Schiene sorgfältig, um elektromagnetische Störungen zu reduzieren, die andernfalls in Hochgeschwindigkeits-Erfassungsmodi falsche Erkennungssignale im Mikrosekundenbereich auslösen können.
Installationsrichtlinien
WICHTIGER WARNHINWEIS: SICHERHEIT ZUERST
Trennen Sie vor dem Umgang mit, der Verdrahtung oder der Montage des Sensorverstärkers alle Stromquellen. Vergewissern Sie sich, dass im Schaltschrank keine Restspannung vorhanden ist, um unbeabsichtigte Kurzschlüsse, die Zerstörung von Komponenten und mögliche Verletzungen zu verhindern. Blicken Sie nicht direkt in den vom angeschlossenen Sensorkopf emittierten Laserstrahl.
1
Montieren Sie den E3C-LDA11 auf einer symmetrischen Standard-DIN-Schiene mit 35 mm Breite. Stellen Sie sicher, dass der hintere Clip fest einrastet.
2
Öffnen Sie die äußere Schutzabdeckung und stecken Sie den Stecker des speziellen optischen Sensorkopfs in die dafür vorgesehene Buchse, bis er einrastet.
3
Führen Sie das vorverdrahtete 4-adrige Kabel abseits von starken AC-Stromleitungen oder Frequenzumrichtern (VFDs), um Störungen zu begrenzen. Schließen Sie die Adern strikt gemäß der Schaltungstabelle an.
4
Legen Sie 12–24 VDC an und führen Sie das Ziel-Einlernprotokoll mithilfe der Tasten auf der Frontplatte aus, um die Betriebsschwellen für die Signale festzulegen.
