Beschreibung

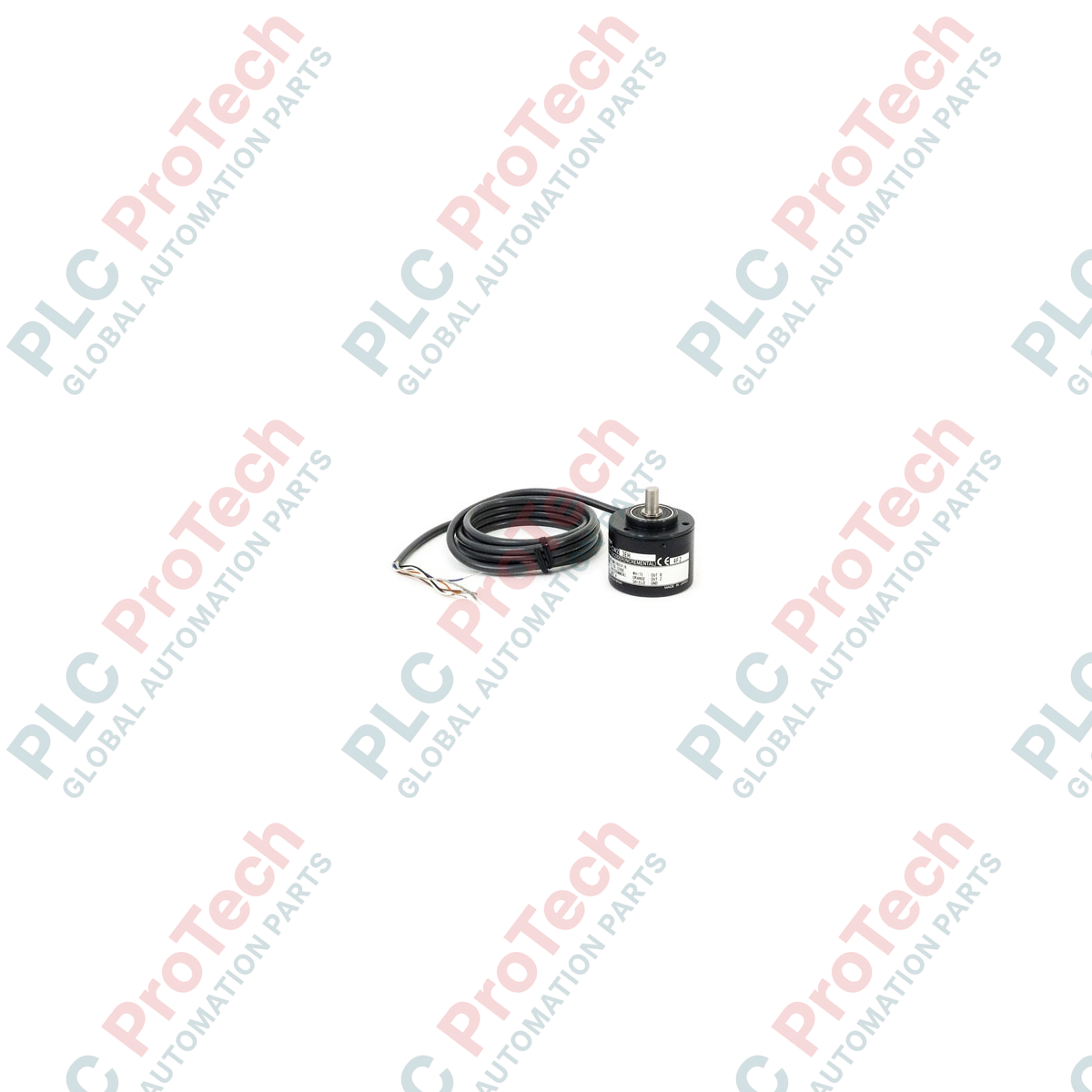

Der Omron E6C3-CWZ5GH 1000P/R wurde für eine präzise Positionsrückmeldung in anspruchsvollen industriellen Umgebungen entwickelt und ist ein äußerst zuverlässiger, robuster inkrementeller Drehgeber. Das kompakte Gehäuse mit 50 mm Durchmesser ist so konstruiert, dass es höheren Wellenbelastungen als Standardmodelle standhält. Damit eignet sich das Gerät ideal für die Integration in anspruchsvolle Maschinenautomatisierungs- und Bewegungssteuerungssysteme.
Das Gerät wird mit einer flexiblen Versorgungsspannung von 12 bis 24 VDC betrieben und verfügt über eine komplementäre Ausgangskonfiguration (Typ GH), die zuverlässige Impulssignale auch über große Kabellängen liefert. Mit 1000 Impulsen pro Umdrehung gewährleistet der Encoder eine präzise Winkelmessung und Geschwindigkeitserfassung und ist mit SPS-Hochgeschwindigkeitszählern, Industriesteuerungen und speziellen Bewegungssteuerungen kompatibel.
Merkmale
- Robustes Gehäuse mit 50 mm Durchmesser, ausgelegt für erhöhte mechanische Belastbarkeit.
- Hochauflösende Erfassung mit 1000 Impulsen pro Umdrehung (P/R).
- Komplementäre Ausgangsstufe (GH) für die Signalübertragung über große Entfernungen und hohe Störfestigkeit.
- Großer Betriebsspannungsbereich von 12 VDC bis 24 VDC für den direkten Anschluss an gängige industrielle Steuerspannungsversorgungen.
- Hohe Wellenbelastbarkeit, um radialen und axialen Belastungen im Dauerbetrieb standzuhalten.
Anwendungen
- Verpackungsmaschinen und automatisierte Wickelstationen.
- Überwachung der Fördergeschwindigkeit und Materialflusssysteme.
- Textilverarbeitungsmaschinen und Hochgeschwindigkeits-Wickelanlagen.
- Werkzeugmaschinen für die Metallbearbeitung und Positioniertische.
- Allgemeine Fabrikautomatisierung, die eine zuverlässige Rückmeldung von Geschwindigkeit und Drehrichtung erfordert.
Technische Daten
| Parameter |
Spezifikation |
| Hersteller |
Omron |
| Modell-/Teilenummer |
E6C3-CWZ5GH 1000P/R 1M |
| Encodertyp |
Inkremental |
| Gehäusedurchmesser |
50 mm |
| Auflösung |
1000 Impulse pro Umdrehung (P/R) |
| Versorgungsspannung |
12 VDC -10 % bis 24 VDC +15 % (Restwelligkeit Spitze-Spitze: max. 5 %) |
| Stromaufnahme |
Max. 100 mA |
| Ausgangsphasen |
Phasen A, B und Z |
| Ausgangstyp |
Komplementärausgang (GH) |
| Betriebstemperatur |
-10 bis 70 °C (nicht vereist) |
| Lagertemperatur |
-25 bis 85 °C (nicht vereist) |
| Umgebungsfeuchtigkeit bei Betrieb/Lagerung |
35 % bis 85 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Gewicht (verpackt) |
Ca. 300 g |
Anschlüsse und Schnittstellen
| Aderfarbe |
Funktion / Signalzuordnung |
| Braun |
Stromversorgung (+Vcc) |
| Blau |
0 V (gemeinsam / GND) |
| Schwarz |
Ausgangsphase A |
| Weiß |
Ausgangsphase B |
| Orange |
Ausgangsphase Z |
| Abschirmung |
Erdungs- (F.G.) / Abschirmungsanschluss |
Installationsrichtlinien
-
Wellenkupplung: Verwenden Sie immer eine geeignete flexible Kupplung, um die Encoderwelle mit der Antriebswelle zu verbinden. Eine direkte starre Kupplung kann übermäßige radiale oder axiale Belastungen verursachen, die zu vorzeitigem Lagerverschleiß führen.
-
Kabelführung: Verlegen Sie das Encodersignalkabel getrennt von Hochspannungsleitungen, Motorantrieben und induktiven Stromversorgungskabeln, um elektromagnetische Störungen (EMI) zu minimieren.
-
Erdung: Schließen Sie die Abschirmleitung an die Erdungsklemme der Empfangssteuerung (z. B. einer Hochgeschwindigkeitszählerkarte einer SPS) an, um die Störunterdrückung zu maximieren.
-
Prüfung der Stromversorgung: Stellen Sie sicher, dass die Eingangsspannung vor dem Einschalten des Systems zwischen 12 VDC und 24 VDC stabilisiert ist. Überspannung oder hohe Restwelligkeit können interne Bauteile beschädigen.
