Beschreibung

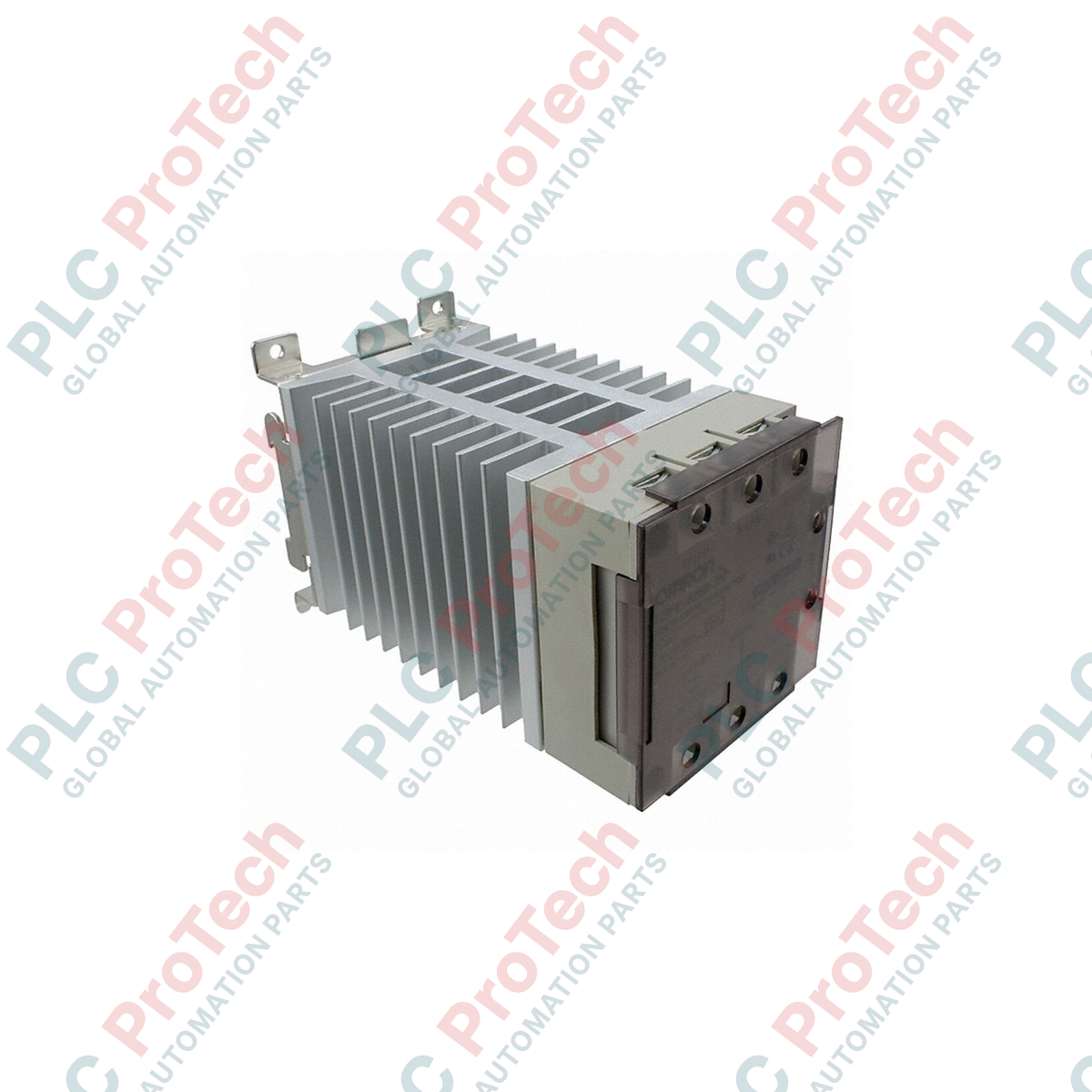

Der für eine präzise industrielle Temperaturregelung entwickelte Omron G3PE-235B-2N ermöglicht hocheffizientes Schalten dreiphasiger Heizlasten bis zu 35 A. Dank der Zweiphasenschaltung vereinfacht das Gerät die Verdrahtung dreiphasiger Dreieck- oder Sternschaltungen ohne Neutralleiter und benötigt nur wenig Platz in Schaltschränken. Die integrierte Nullspannungsschaltung minimiert elektromagnetische Störungen und die Erzeugung elektrischen Rauschens und schützt dadurch umliegende analoge Automatisierungsinstrumente bei häufigen Schaltvorgängen.
Merkmale
-
Zweiphasenschaltung: Wirtschaftliche Steuerung mit zwei Elementen, speziell für symmetrische dreiphasige Lasten ausgelegt.
-
Nullspannungsschaltung: Unterdrückt anfängliche Einschaltströme und harmonische Verzerrungen, indem das Gerät nur eingeschaltet wird, wenn die Wechselspannungswellenform den Nulldurchgang erreicht.
-
Fototriac-Isolation: Isolationsbarrieren mit hoher Durchschlagsfestigkeit zwischen Niederspannungs-Eingangssteuerkreisen und dem Stromversorgungsnetz.
-
Hohe Überlasttoleranz: Hohe Stoßstromfestigkeit, ausgelegt für kurzzeitige Transienten mit hohen Strömen.
Anwendungen
- Beheizung von Zylindern in Kunststoffextrusions- und Blasformmaschinen.
- Aufrechterhaltung der Kammertemperatur bei der Halbleiterfertigung.
- Industrieöfen, Brennöfen und Trockentunnel.
- Heißsiegelbalken für Verpackungen und Elemente von Schrumpffolientunneln.
Technische Daten
| Parameter |
Wert |
| Hersteller |
Omron |
| Modellcode |
G3PE-235B-2N |
| Nenn-Steuerspannung am Eingang |
12 bis 24 V DC |
| Betriebseingangsspannungsbereich |
9,6 bis 30 V DC |
| Eingangsstrom |
Maximal 10 mA (bei 24 V DC) |
| Nennlastspannung |
100 bis 240 V AC |
| Lastspannungsbereich |
75 bis 264 V AC |
| Dauerlaststrom |
35 A (bei einer Umgebungstemperatur von 40 °C) |
| Mindestlaststrom |
0,5 A |
| Stoßstromfestigkeit |
440 A (60 Hz, 1 Zyklus) |
| Zulässiger I²t-Wert |
1260 A²s |
| Lastkapazität |
12,1 kW (bei 200 V AC) |
| Isolationsmethode |
Fototriac |
| Klemmentyp |
Schraubklemmen (mit integrierter Klemmenabdeckung) |
| Montageart |
Montage auf DIN-Schiene und auf einer Montagefläche |
| Versandgewicht (berechnet) |
3,0 kg |
Anschlüsse und Schnittstellen
| Klemmenbezeichnung |
Funktions-/Schaltungszuordnung |
| A1 / A2 (Eingang) |
Eingang der Gleichspannungs-Steuerspannung (positive/negative Klemmen) |
| L1 / T1 (Ausgang) |
Wechselstrom-Leitungseingang und Lastanschluss, Phase 1 (geschaltet) |
| L2 / T2 (Ausgang) |
Wechselstrom-Leitungseingang und Lastanschluss, Phase 2 (geschaltet) |
| L3 / T3 (Ausgang) |
Direkte Bypass-Verbindung von Phase 3 (intern nicht geschaltet, für den 2-phasigen Steuerleitungsweg verwendet) |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Die Bezeichnung „2N“ gibt ein 2-Element-Modul (2-phasiges Schalten) an. Wenn Ihre Anwendung auf einer 3-Element-Schalttopologie beruht, z. B. in Systemen mit geerdeten Sternpunktverbindungen, die eine Trennung auf allen Leitungen erfordern, müssen Sie stattdessen die Variante der Serie „3N“ verwenden. Das mechanische Montagebild und die Eingangsklemmenkonfigurationen sind bei beiden Serien identisch, sodass eine einfache mechanische Aufrüstung möglich ist.
Typische Anwendungsfehler und technische Hinweise
Das Wärmemanagement ist der wichtigste Faktor für einen zuverlässigen SSR-Betrieb. Bei Dauerbetrieb mit 35 A muss das Modul über einen ungehinderten vertikalen Konvektionsluftstrom verfügen. Wenn mehrere G3PE-Steuergeräte nebeneinander in einem unbelüfteten Schaltschrank montiert werden, wenden Sie einen Derating-Faktor von 10 % bis 20 % an, um ein thermisches Durchgehen zu verhindern. Stellen Sie sicher, dass die Kühlrippen frei von Staubablagerungen bleiben.
Tipps für Inbetriebnahme und Verkabelung
Verwenden Sie stets Ringkabelschuhe, die den Spezifikationen der Schraubklemmen entsprechen, um auch bei thermischen Zyklen einen zuverlässigen Flächenkontakt sicherzustellen. Zu locker angezogene Schraubklemmen erzeugen örtliche, durch Widerstand verursachte Wärme, die zur Beschädigung des Klemmengehäuses führt. Um Schäden durch Kurzschlüsse auf der Lastseite zu verhindern, installieren Sie flink auslösende Halbleitersicherungen vor dem SSR. Wählen Sie deren Bemessung so, dass sie deutlich unterhalb des internen Grenzwerts von 1260 A2s auslösen.
Installationsrichtlinien
KRITISCHER WARNHINWEIS: ELEKTRISCHE GEFAHR
Schalten Sie alle primären Lastversorgungsleitungen und die DC-Hilfssteuerungen spannungsfrei, bevor Sie mit der Installation, Klemmenanpassungen oder Inspektion beginnen. Behandeln Sie alle Kühlkörperstrukturen während des Betriebs und unmittelbar danach als potenziell heiß.
1
Montieren Sie das Modul vertikal auf einer standardmäßigen 35-mm-DIN-Schiene oder direkt auf einer flachen Metallmontageplatte. Verwenden Sie dazu die Befestigungsschrauben, um die Konvektion durch den Kamineffekt des Kühlkörpers zu optimieren.
2
Stellen Sie direkt über und unter dem Gerät einen freien Mindestabstand von 80 mm sicher, um eine ausreichende Wärmeabfuhr durch Luftstrom zu ermöglichen.
3
Legen Sie die korrekte Polarität der DC-Eingangssteuerung (12 bis 24 VDC) an die Klemmen A1 (+) und A2 (-) an. Prüfen Sie die Polarität, bevor Sie die Steuerkreise unter Spannung setzen.
4
Sichern Sie die Lastverkabelung an den Ausgangsklemmenblöcken und stellen Sie sicher, dass das Anzugsdrehmoment den Omron-Standardspezifikationen für M4-/M5-Klemmenschrauben entspricht, um Hotspots mit hohem Kontaktwiderstand zu vermeiden.
