Beschreibung

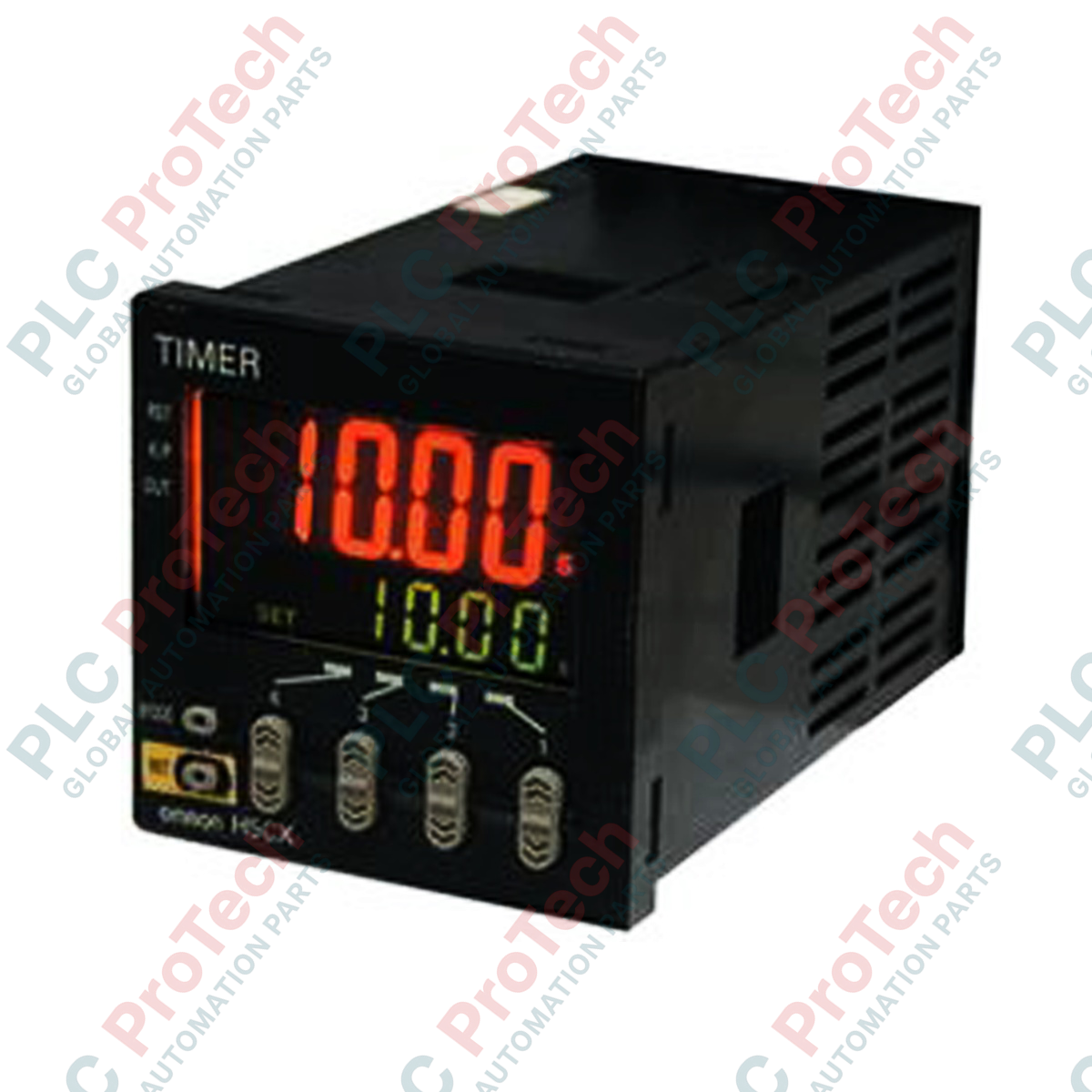

Der Omron H5CX-A11-N wurde für eine präzise Zeitsteuerung in komplexen industriellen Automatisierungsarchitekturen entwickelt und ist ein ultrakompakter digitaler Multifunktionstimer zur Sockelmontage mit 11-poligem Anschluss und einem breiten Versorgungsspannungsbereich von 100 bis 240 VAC. Dieses äußerst zuverlässige Steuerungselement kombiniert fortschrittliche digitale Zeitfunktionen mit einer klaren zweifarbigen Anzeige und ermöglicht eine nahtlose Einrichtung sowie unmittelbare Betriebsrückmeldung direkt in der Produktionsumgebung. Der auf Langlebigkeit und Leistung ausgelegte H5CX-A11-N unterstützt mehrere Zeitmodi und Eingangskonfigurationen und lässt sich problemlos an standardmäßige Schaltschränke und Maschinensteuerkreise anpassen.
Hauptmerkmale
-
Zweifarbige Anzeige: Gut lesbare PV-Anzeige (Istwert) mit 12 mm großen roten Zeichen, ergänzt durch eine 6 mm große grüne SV-Anzeige (Sollwert) zur sofortigen Statusprüfung.
-
Vielseitige Betriebsarten: Unterstützt wichtige Zeitkonfigurationen wie Einschaltverzögerung, Ausschaltverzögerung, Wiederholzyklus sowie Signal-Ein-/Ausschaltverzögerung und eignet sich damit für komplexe Automatisierungslogiken.
-
Flexible Montage: Ausgestattet mit einem runden 11-poligen Steckverbinder für eine schnelle Montage auf DIN-Schienen-Chassis oder die Integration in Frontplatten.
-
Eingangskompatibilität: Unterstützt sowohl externe NPN-Eingänge (spannungsfrei) als auch PNP-Eingänge (spannungsgesteuert) für eine flexible Integration von Sensoren und Steuerungen.
-
Robuster Speicherschutz: Die interne EEPROM-Sicherung bewahrt wichtige Benutzerkonfigurationen und Programmparameter bei unerwarteten Stromausfällen.
Anwendungen
-
Verpackungsanlagen: Steuerung der Zeitabläufe von Siegelbacken, Beutelversiegelungszyklen und Intervallen von Sortierförderern.
-
Thermische Prozessanlagen: Regelung präziser Heiz-, Aushärtungs- und Verweilzeiten in Industrieöfen und Trocknern.
-
Flüssigkeits- und Pumpenmanagement: Steuerung des Wechsels von Pumpen sowie automatisierter Rückspülintervalle in Wassersystemen.
-
Schmierstoffversorgung von Werkzeugmaschinen: Ansteuerung zyklischer Schmiermagnete zum Schutz von Lagergehäusen bei hohen Drehzahlen.
Technische Daten
| Parameter |
Wert / Spezifikation |
| Hersteller |
Omron Industrial Automation |
| Modellcode |
H5CX-A11-N |
| Betriebsspannung |
100 bis 240 VAC, 50/60 Hz |
| Zulässiger Spannungsbereich |
85 % bis 110 % der Nennversorgungsspannung |
| Leistungsaufnahme |
Ca. 9,4 VA (bei 240 VAC) |
| Steuerausgang |
SPDT-Kontaktausgang: 5 A bei 250 VAC / 30 VDC (ohmsche Last) |
| Externe Eingangstypen |
Signal-, Reset- und Gate-Eingänge |
| Eingangslogikoptionen |
Spannungsloser Eingang (NPN-Kontakt/Transistor) / Spannungseingang (PNP) |
| Zeichenhöhe |
Istwert (PV): 12 mm (rot); Sollwert (SV): 6 mm (grün) |
| Gehäuseabmessungen |
48 x 48 x 84,1 mm (1/16 DIN) |
| Umgebungstemperatur im Betrieb |
-10 bis 55 °C (ohne Vereisung oder Kondensation) |
| Lagertemperatur |
-25 bis 65 °C (ohne Vereisung oder Kondensation) |
| Versandgewicht (berechnet) |
0,30 kg |
| Abmessungen der Verpackung (berechnet) |
110 x 60 x 60 mm |
Anschlüsse und Schnittstellen
Das Gerät verwendet für alle elektrischen Anschlüsse eine standardmäßige runde 11-polige Fassung. Stellen Sie anhand der folgenden Pinbelegung eine korrekte und sichere Verbindung her:
| Anschluss-Pin-Nr. |
Funktionszuordnung |
| Pin 1 |
Gemeinsamer Anschluss für externe Eingänge (0-V-Referenz) |
| Pin 2 |
Netzanschlussklemme (Neutralleiter / L2) |
| Pin 3 |
Signaleingang (Timer-Start) |
| Pin 4 |
Reset-Eingang |
| Pin 5 |
Gate-Eingang (Timer-Pause) |
| Pin 8 |
Steuerausgang – NC (Öffnerkontakt) |
| Pin 9 |
Steuerausgang – NO (Schließerkontakt) |
| Pin 10 |
Netzanschlussklemme (Leiter / L1) |
| Pin 11 |
Steuerausgang – COM (gemeinsamer Kontakt) |
| Pins 6, 7 |
Keine interne Verbindung (nicht verdrahten) |
Alternative Modelle & Kompatibilität
Der moderne H5CX-A11-N ist der direkte Nachfolger älterer Legacy-Modelle ohne N-Kennzeichnung (z. B. H5CX-A11). Dieses aktualisierte Modell bietet eine höhere Anzeigehelligkeit und eine überarbeitete Struktur der Firmware-Parameter. Bei der Umstellung auf das mit „N“ gekennzeichnete Gerät sollten die Parametereinstellungen über das Tastenfeld an der Vorderseite überprüft werden, da die Werkseinstellungen geringfügig von denen veralteter Revisionen abweichen können. Bauform, Zuordnung des 11-poligen Anschlussblocks und Montageabmessungen bleiben vollständig rückwärtskompatibel.
Anwendungshinweise & technische Hinweise
Verlegen Sie die Signaleingänge (Pins 1, 3, 4 und 5) nicht im selben Kabelkanal wie starke Stromleitungen oder AC-Motorleitungen, um elektromagnetische Störungen zu vermeiden. Standardmäßige hochfrequente Störimpulse können den Eingangsfilter umgehen und Fehlauslösungen oder unerwartete Resets verursachen. Bei der Montage in unbelüfteten Schaltschränken neben Komponenten mit hohen Strömen (z. B. Motorantrieben oder Halbleiterrelais) darf die lokale Umgebungstemperatur den Betriebstemperaturgrenzwert von 55 degC nicht dauerhaft überschreiten.
Tipps für Inbetriebnahme und Verdrahtung
Ermitteln Sie vor dem Einschalten des Systems, ob das externe Steuergerät mit Open-Collector-NPN- oder Source-PNP-Logik arbeitet. Der interne Eingangswahlschalter muss über die Bedientasten korrekt auf diese Logik eingestellt werden. Eine fehlerhafte Konfiguration kann dazu führen, dass das Zeitrelais Signalimpulse nicht erkennt. Bei Verwendung der Reset-Funktion muss im internen Parametermenü je nach erforderlicher Entprellfilterung eine minimale Kontaktimpulsbreite von 1 ms oder 20 ms ausgewählt werden.
Installationsrichtlinien
WICHTIGER WARNHINWEIS: Vergewissern Sie sich vor dem Anschließen oder Ändern der Sockelverdrahtung, dass alle AC-Stromzuführungen zum Schaltschrank physisch getrennt, gegen Wiedereinschalten gesichert und gekennzeichnet sind. Andernfalls kann es zu tödlichen Stromschlägen, Kurzschlüssen an den Klemmen und zur Zerstörung interner Logikplatinen kommen.
1
Montieren Sie die kompatible 11-polige Fassung (z. B. Omron PF113A-E) mithilfe geprüften Montagezubehörs auf einer standardmäßigen 35-mm-DIN-Schiene oder in einem vorbereiteten Montageausschnitt.
2
Schließen Sie die Stromleiter (100 bis 240 VAC) sicher an Pin 2 und Pin 10 der Sockelfassung an und beachten Sie die korrekte Polarität von Phase und Neutralleiter.
3
Schließen Sie Sensor-, Reset- oder Logikkontakte an die Pins 1, 3, 4 und 5 an. Verwenden Sie dazu hochwertige, geschirmte Signalkabel mit sauber angebrachten Kabelendhülsen.
4
Setzen Sie das Gehäuse des digitalen Zeitrelais fest in die Fassung ein und achten Sie darauf, dass der Zentrierstift in der Mitte der Stiftgruppe vollständig sitzt, ohne die Anschlusskontakte zu verbiegen. Rasten Sie bei Anwendungen mit starken Vibrationen vorhandene Sicherungsklammern ein.
