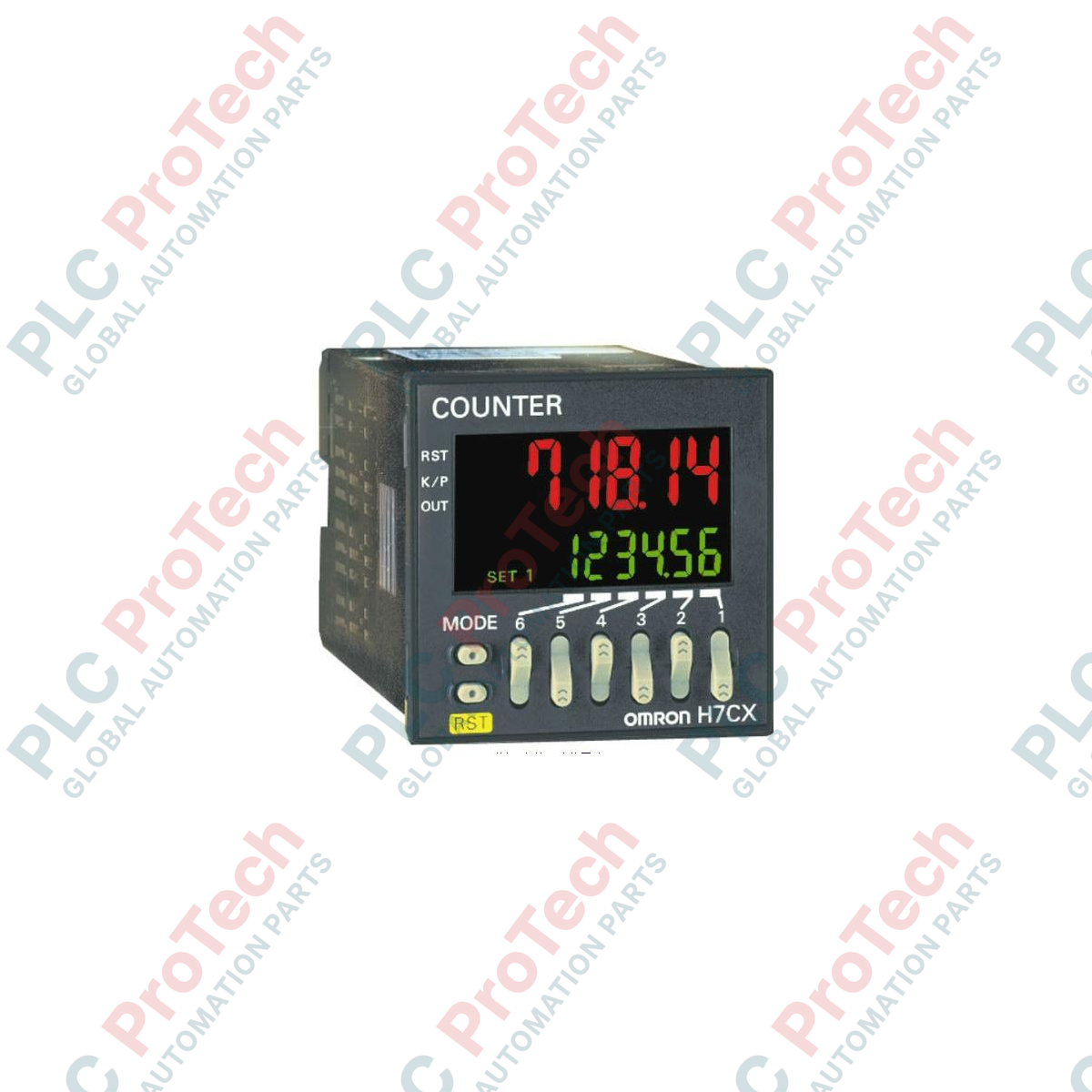

Omron H7CX-A11SD1-N Multifunktionszähler/Drehzahlmesser der H7CX-Serie

Beschreibung

Der Omron H7CX-A11SD1-N wurde für hochpräzise industrielle Zähl- und Drehzahlüberwachungsanwendungen entwickelt und ist ein äußerst vielseitiges digitales Zähler- und Drehzahlmessermodul. Dieses für den Einbau in Standard-Automatisierungsschränke konzipierte, auf einer 1/16-DIN-Tafel montierte Gerät bietet flexible Konfigurationsmöglichkeiten, darunter 1-stufige Vorwahlzählung, Gesamtzählung, Chargenzählung, Doppelzählung und Drehzahlmessung. Das Gerät verfügt über eine gut sichtbare 6-stellige Anzeige und ermöglicht eine zuverlässige Überwachung in vielfältigen Fertigungsumgebungen.

Das Gerät ist auf eine nahtlose Integration in Niederspannungs-Steuerstromkreise ausgelegt und unterstützt sowohl Gleich- als auch Wechselspannungsversorgung. Die 11-polige Steckbuchsenkonfiguration vereinfacht die Installation und den Austausch vor Ort und verkürzt so die Systemausfallzeiten bei Wartungsarbeiten.

Merkmale

• Multifunktionsbetrieb mit 1-stufigem Vorwahlzähler, Gesamtzähler, Chargenzähler, Doppelzähler und Drehzahlmessermodi.
• Gut ablesbares, negatives transmissives 6-stelliges LCD mit programmierbarem rot/grün/orangefarbenem Wechsel der Hintergrundbeleuchtung zur visuellen Statusanzeige.
• Flexible Stromversorgungskompatibilität mit Niederspannungs-Gleichstrom (12 bis 24 VDC) und Niederspannungs-Wechselstrom (24 VAC).
• 11-polige Steckbuchsenkonfiguration für schnelle Installation, Wartung und Austausch.
• NPN-/PNP-Eingangskompatibilität, auswählbar über interne Einstellungen.
• Schlüsselschutzfunktion, um versehentliche Parameteränderungen durch Bediener zu verhindern.

Anwendungen

• Verpackungs- und Abfüllmaschinen zur Chargenzählung und Durchsatzberechnung.
• Fördersysteme und Materialtransportlinien zur Geschwindigkeitsüberwachung (Drehzahlmesser) und Stückzählung.
• Ablängprozesse in der Metall-, Kunststoff- oder Textilproduktion.
• Messung der Drehzahl von Industriemotoren und Pumpen.

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Stellen Sie vor dem Einsetzen in die Schalttafel sicher, dass der Montageausschnitt den Standardmaßen von 48 x 48 mm entspricht.
• Verwenden Sie eine kompatible runde 11-polige Fassung (z. B. Omron P2CF-11 oder P3GA-11), um eine sichere Montage und zuverlässige Verdrahtung zu gewährleisten.
• Verlegen Sie die Signaleingangsleitungen getrennt von Hochspannungs-Wechselstromleitungen, um elektromagnetische Störungen zu vermeiden, die die Zählwerte verfälschen könnten.
• Verwenden Sie bei induktiven Lasten an den Transistorausgängen eine parallel zur Last geschaltete Entstördiode.
• Halten Sie hinter dem Modul ausreichend Belüftungsabstand ein und vermeiden Sie die Installation in Umgebungen mit Temperaturen über 55 °C.

Konformität und Zertifizierungen

• UL-gelistet (UL508)
• CSA-zertifiziert (C22.2 Nr. 14)
• CE-Kennzeichnung (EMV-Richtlinie, Niederspannungsrichtlinie)
• Schutzart der Frontplatte IP66 (bei Verwendung der optionalen wasserdichten Dichtung Y92S-29)
