Beschreibung

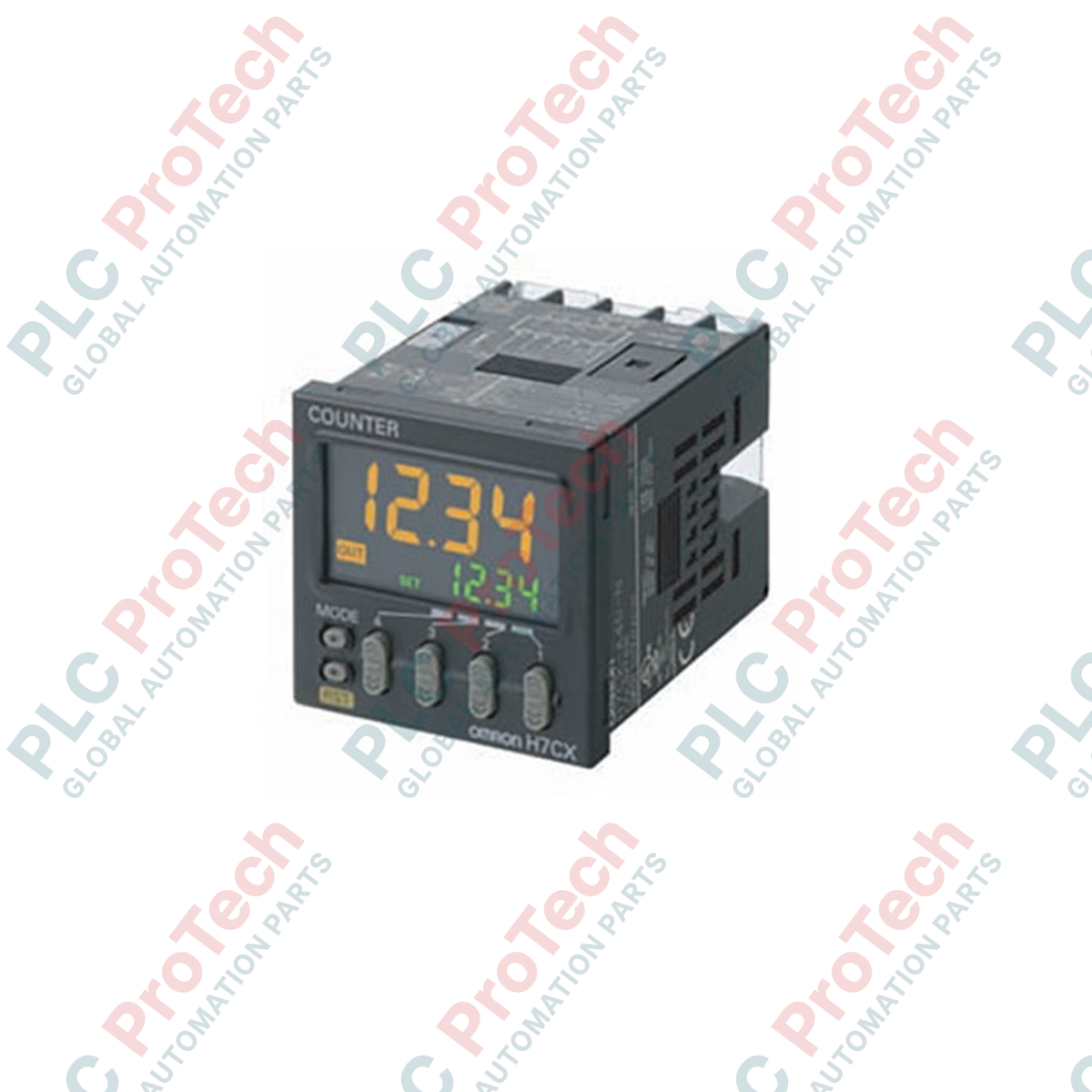

Der Omron H7CX-A4S-N ist für die dynamische Prozessüberwachung optimiert und fungiert in einem standardmäßigen DIN-Gehäuseformat als äußerst zuverlässiges industrielles Zähl- und Ratenmessmodul. Dieses 4-stellige Gerät mit einstufiger Konfiguration vereint die Funktionen eines Digitalzählers und eines Hochgeschwindigkeits-Drehzahlmessers und eignet sich daher ideal zur Erfassung von Zyklen, Chargenmengen und Drehgeschwindigkeiten. Ausgestattet mit Schraubklemmen und einem schnell ansprechenden Transistorausgang lässt sich das Gerät nahtlos in latenzarme Regelkreise integrieren, die von SPSen oder übergeordneten Relais gesteuert werden. Das integrierte Netzteil akzeptiert universelle AC-Spannungen und macht in standardmäßigen Schaltschränken externe Abwärtstransformatoren überflüssig.
Merkmale
- Dual-Funktionsaufbau, der wahlweise als fortschrittlicher Digitalzähler oder präziser Drehzahlmesser betrieben werden kann.
- Gut sichtbare 4-stellige Anzeige mit dynamischer, individuell konfigurierbarer farbwechselnder Statusbeleuchtung.
- Die einstufige Sollwertsteuerung ermöglicht eine schnelle Auslösung beim Erreichen der Ziel-Sollwerte.
- Der robuste Halbleiter-Transistorausgang ist für Hochfrequenz-Schaltvorgänge und eine funkenfreie Ausgangslogik ausgelegt.
- Universeller AC-Weitbereichseingang zur Unterstützung globaler elektrischer Standards.
- Robuste rückseitige Schraubklemmen gewährleisten sichere physische Verbindungen bei strukturellen Vibrationen.
Anwendungen
- Hochgeschwindigkeits-Stückzählung und Stückverfolgung in industriellen Verpackungslinien.
- Messung der Drehgeschwindigkeit (U/min) und Schlupferkennung an Schwerlastförderanlagen.
- Präzisionslängenschneidvorgänge mit Quadratur-Encoder-Eingangskonfigurationen.
- Stempel- und Zyklusgrenzwertüberwachung für automatisierte Metallbearbeitungsmaschinen.
Tabelle der technischen Daten
| Parameter |
Wert |
| Hersteller |
Omron |
| Modellbezeichnung |
H7CX-A4S-N |
| Gerätetyp |
Multifunktionszähler / Drehzahlmesser |
| Anzeigeziffern |
4 Stellen (-999 bis 9999) |
| Versorgungsspannung |
100 bis 240 VAC bei 50/60 Hz |
| Sollwertstufen |
1-stufiger Sollwert |
| Ausgangstyp |
Transistorausgang (NPN/PNP wählbar) |
| Anschlussart |
Schraubklemmenblock auf der Rückseite |
| Abmessungen der Frontplatte |
48 mm x 48 mm (1/16 DIN) |
| Einbautiefe |
84 mm |
| Externe Sensorversorgung |
12 VDC (bis zu 100 mA) |
| Versandgewicht (berechnet) |
0,35 kg |
Anschlüsse und Schnittstellen
| Anschlussklemme |
Funktionsbeschreibung |
| 1 |
Eingang für AC-Stromversorgung (Phase) |
| 2 |
Eingang für AC-Stromversorgung (Neutralleiter) |
| 3 |
Ausgang für Sensorspannungsversorgung (+12 VDC) |
| 4 |
Signaleingang A (Eingang für Zähl-/Drehzahlmesserimpulse) |
| 5 |
Signaleingang B (Steuerung der Zählrichtung) |
| 6 |
Eingangssignal zurücksetzen (externes Zählerlöschen) |
| 7 |
Eingang zum Schutzschalter (sperrt die Parameter der Frontplatte) |
| 8 |
Ausgangs-Masseanschluss (0-V-Referenz) |
| 9 |
Transistorausgang (Kollektor) |
Empirische technische Erkenntnisse
Alternative Modelle und Kompatibilität
Das aktualisierte Suffix „N“ bezeichnet ein modernes internes Prozessordesign, das den aktuellen RoHS-Richtlinien entspricht und einen verbesserten Displaykontrast bietet. Der H7CX-A4S-N ist ein direkter Ersatz für das ältere Modell H7CX-A4S. Prüfen Sie beim Austausch älterer Versionen ohne N die Parameterkompatibilität, da die Standardprofile für Torzeit und Eingangsgeschwindigkeit möglicherweise kurz im Konfigurationsmenü angepasst werden müssen.
Anwendungsfallen und technische Hinweise
Wenn Sie dieses Modul im Tachometermodus verwenden, vermeiden Sie es, Hochspannungsleitungen zum Motor parallel zu den Sensoreingängen zu verlegen. Werden anstelle von Näherungssensoren physische Relais- oder Mikroschalterkontakte als Eingänge verwendet, stellen Sie die maximale Eingangsgeschwindigkeit über das interne Menü auf 30 Hz ein. Wird dieser Parameter bei physischen Kontakten auf 5 kHz oder 10 kHz eingestellt, führt das durch Kontaktprellen zu Fehlern bei der Zählererfassung.
Tipps zur Inbetriebnahme und Verdrahtung
Verwenden Sie für die Sensoreingänge (Eingang A und Eingang B) immer geschirmte verdrillte Zweidrahtleitungen. Um zu verhindern, dass durch Erdschleifen elektrische Störungen in den internen Prozessor des Zählers eingekoppelt werden, erden Sie den Kabelschirm ausschließlich am zentralen Erdungspunkt der Schalttafel und verbinden Sie ihn nicht mit Klemme 8 (Common).
Installationsrichtlinien
KRITISCHE WARNUNG
Trennen und verriegeln Sie vor Beginn jeglicher Installations-, Änderungs- oder Verdrahtungsarbeiten alle vorgeschalteten Stromquellen, die die 100- bis 240-VAC-Zuleitungen versorgen. Wird der spannungsfreie Zustand dieser Kontakte nicht überprüft, besteht die Gefahr eines schweren Stromschlags, und die internen Steuerungskomponenten können vollständig zerstört werden.
1
Montieren Sie den Zähler in einen standardmäßigen DIN-Tafelausschnitt von 45 mm x 45 mm und befestigen Sie das Gerätegehäuse von hinten mit dem mitgelieferten Montageadapter.
2
Führen Sie Eingangssignale getrennt von Stromleitungen und verdrahten Sie die Eingangssensoren gemäß den Betriebsregeln für NPN oder PNP mit den Klemmen 4 und 5.
3
Schließen Sie die Last des Transistorausgangs an die Klemmen 8 und 9 an und halten Sie die Stromaufnahme der Last unter dem Nennwert, um eine Überhitzung der Ausgangsstufe zu verhindern.
4
Schließen Sie die Leitungen der 100- bis 240-VAC-Hauptstromversorgung an die Klemmen 1 und 2 an, überprüfen Sie erneut alle Anzugsdrehmomente der Klemmenverbindungen und schalten Sie das System ein.
