Hersteller: Omron
Produkt-Nr.: H7CX-A4WSD-N
Herkunftsland:Japan
Produkttyp: Multifunktionszähler
Zahlung: T/T, Western Union
Gewicht: 2000g
Abmessungen: 10,0 cm x 8,0 cm x 8,0 cm
Versandhafen: Xiamen
Garantie: 12 Monate

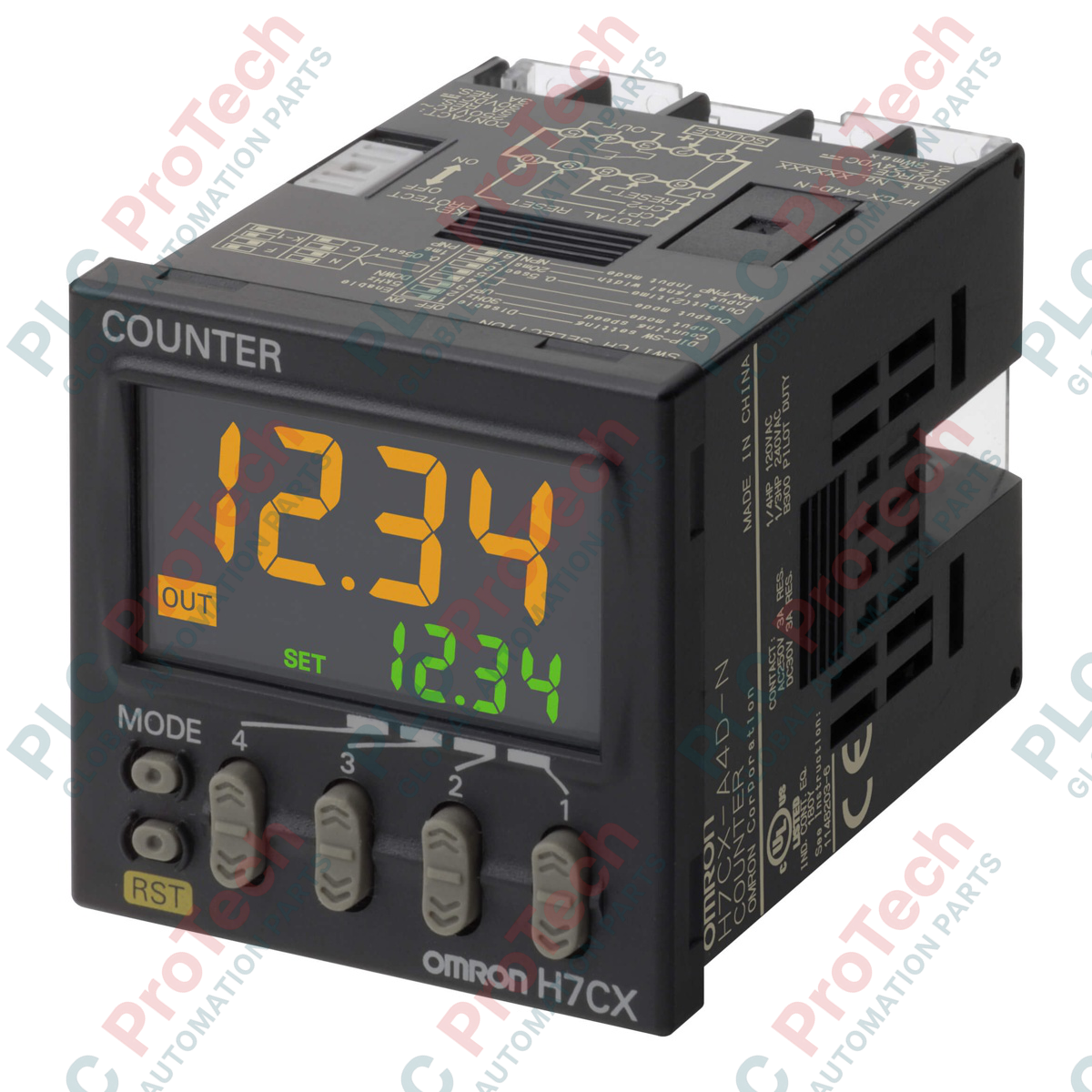

Die betriebliche Effizienz bei industriellen Ablauf- und Zählanwendungen wird durch den Omron H7CX-A4WSD-N optimiert, einen hochgradig konfigurierbaren, 4-stelligen multifunktionalen Digitalzähler und Tachometer für präzise Automatisierungssteuerung. Dieses Gerät verfügt über eine zweistufige Transistor-Vorwahlkonfiguration und wird mit Gleichspannung im Niederspannungsbereich betrieben. Damit eignet es sich hervorragend für dynamische Steuerungssysteme, die schnelle Schaltzeiten und eine zuverlässige visuelle Rückmeldung erfordern. Das negative transmissive LCD-Display mit programmierbaren Farbwechselwarnungen ermöglicht es Bedienern, den Prozessstatus sofort aus der Entfernung zu überprüfen.
| Parameter | Spezifikation |
|---|---|
| Hersteller | Omron Industrial Automation |
| Modellnummer | H7CX-A4WSD-N |
| Versorgungsspannung | 12 bis 24 VDC (zulässige Restwelligkeit: max. 20 %) |
| Leistungsaufnahme | Ca. 3,3 W bei 24 VDC |
| Anzahl der Stellen | 4 Stellen (-999 bis 9999) |
| Konfiguration | 2-stufige Einstellung |
| Ausgangstyp | Transistorausgang (NPN/PNP Open Collector, max. 30 VDC, max. 100 mA) |
| Maximale Zählgeschwindigkeit | 30 Hz oder 5 kHz (wählbar; minimale Impulsbreite 16,7 ms oder 0,1 ms) |
| Speichersicherung | EEPROM (mindestens 100.000 Überschreibvorgänge, 10 Jahre Datenerhalt) |
| Anschlussmethode | M3,5-Schraubklemmen |
| Umgebungstemperatur im Betrieb | -10 bis 55 °C (ohne Vereisung oder Kondensation) |
| Ursprungsland | Japan |
| Versandgewicht (berechnet) | 0,25 kg |
| Abmessungen der Verpackung (berechnet) | 10,0 cm x 8,0 cm x 8,0 cm |
Der Omron H7CX-A4WSD-N ist der direkte, aktualisierte Ersatz für das ältere Modell H7CX-A4WSD (ohne Suffix -N). Diese aktualisierte Variante verfügt über eine deutlich geringere Gehäusetiefe (59 mm gegenüber 78 mm) und ist dadurch besonders gut für moderne Gehäuse mit begrenztem Platz geeignet. Vorhandene Verdrahtungskonfigurationen und Klemmenbezeichnungen bleiben identisch, was einen nahtlosen Austausch ermöglicht.
Die integrierten Transistor-Steuerausgänge sind ausschließlich für Gleichstromanwendungen ausgelegt (maximal 30 VDC, 100 mA). Der direkte Anschluss induktiver Wechselstromlasten an diese Klemmen führt zum dauerhaften Ausfall der Halbleiter. Beim Ansteuern externer Gleichstromrelais oder Magnetspulen muss zur Unterdrückung von Rückspannungsimpulsen eine externe Freilaufdiode parallel zur Last installiert werden. Außerdem ist das Gerät für 12 bis 24 VDC ausgelegt; überprüfen Sie, dass die Restwelligkeit der Stromversorgung 20 % nicht überschreitet, um ein fehlerhaftes Anzeigeverhalten oder Mikro-Resets zu verhindern.
Konfigurieren Sie die Eingangsmode-Einstellung (senkend vs. quellen) stets im Funktionsparametermenü, bevor Sie Ihre Sensoren anschließen. Eine falsche Eingangslogikkonfiguration verhindert, dass das Gerät Eingangsimpulse erfasst, selbst wenn der physische Sensor ordnungsgemäß funktioniert. Um hochfrequente elektromagnetische Störungen zu minimieren, verlegen Sie alle Signaleingangsleitungen (CP1, CP2 und Reset) in einem separaten geerdeten Metallkanal, entfernt von Wechselstromkabeln mit hohen Strömen.
WICHTIGE WARNUNG
Trennen Sie alle externen Stromquellen und sichern Sie sie gegen Wiedereinschalten, bevor Sie Klemmenanschlüsse herstellen. Der Betrieb oder die Wartung dieses Instruments bei angelegter Spannung birgt die Gefahr eines Stromschlags und möglicher Schäden an den internen Logikschaltungen. Lassen Sie vor Beginn der Arbeiten die gesamte verbleibende Kapazität des Systems vollständig entladen.
Bereiten Sie einen Standardtafel-Ausschnitt von 48 x 48 mm vor. Setzen Sie das Zählermodul von der Vorderseite durch die Tafel und befestigen Sie es von hinten mit dem mitgelieferten Montageadapter.
Führen Sie die Verdrahtung der Klemmen mit M3,5-Crimpklemmen durch. Stellen Sie sicher, dass die Gleichstromanschlüsse an den vorgesehenen positiven und negativen Klemmenpositionen mit korrekter Polarität angeschlossen werden.
Versorgen Sie das Gerät mit Eingangsspannung und öffnen Sie das Menü für die Parametereinstellungen, um zu überprüfen, dass der gewünschte Konfigurationsmodus (Zähler vs. Tachometer) und die Eingangsdrehzahlgrenze (30 Hz/5 kHz) den Systemanforderungen entsprechen.
