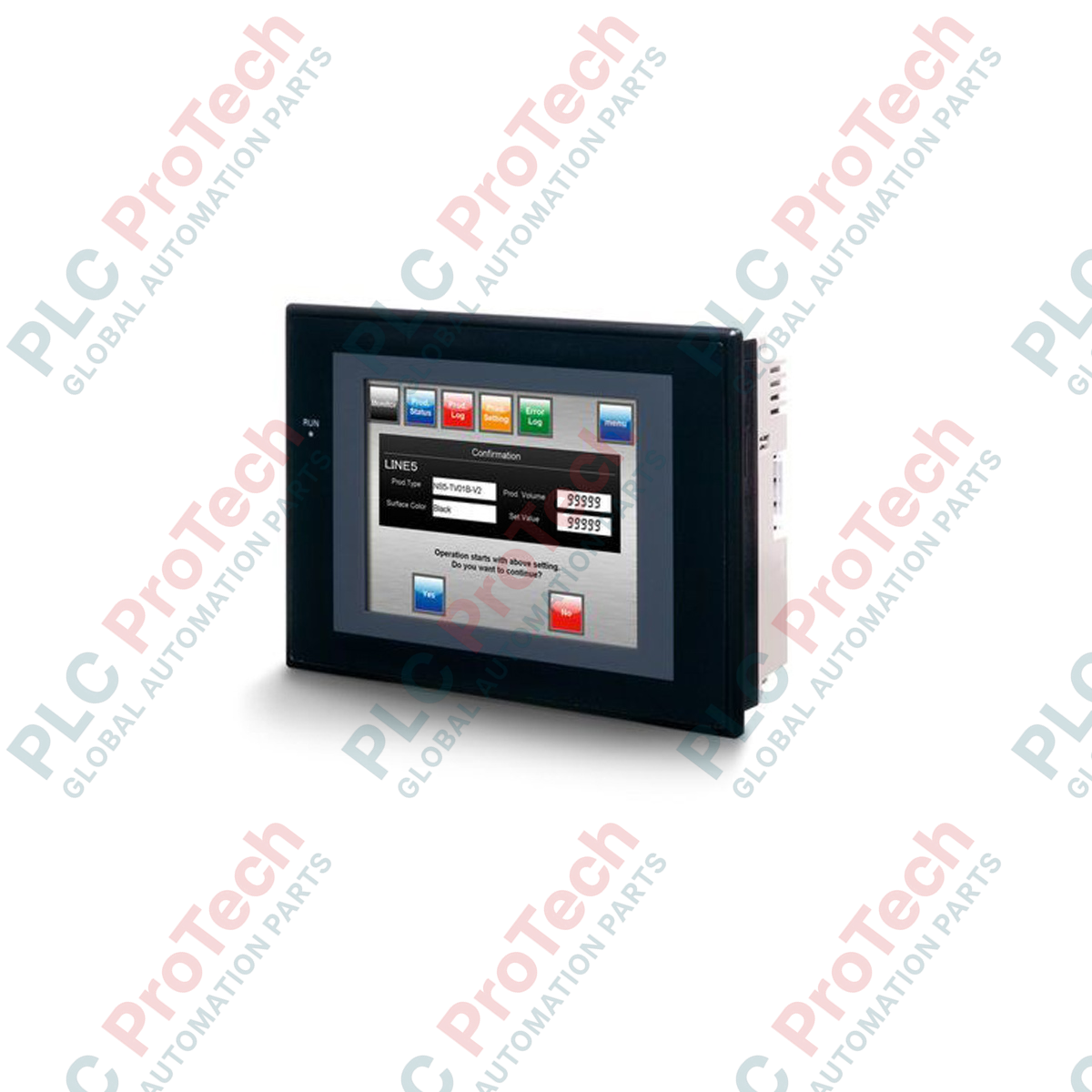

Omron NS5-MQ11B-V2 Programmierbares Terminal der NS-Serie

SKU NS5-MQ11B-V2

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Omron
Produkt-Nr.: NS5-MQ11B-V2
Herkunftsland:Japan
Produkttyp: HMI-Touchscreens
Zahlung: T/T, Western Union
Gewicht: 8000g
Abmessungen: 255 x 210 x 115 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Das für die direkte Bedienerschnittstelle auf Maschinenebene entwickelte Omron NS5-MQ11B-V2 kombiniert ein monochromes Display mit hoher Leuchtdichte und robuste Feldkommunikation zur Steuerung automatisierter Prozesse in industriellen Umgebungen. Mit einem 5,7-Zoll-Bildschirm und einem analogen resistiven Touchpanel bietet dieses programmierbare Terminal eine kostengünstige und zuverlässige Schnittstelle für Systemkonfigurationen mit Omron-SYSMAC-Steuerungen. Dank zweier integrierter RS-232C-Anschlüsse und 10/100Base-T-Ethernet ermöglicht es eine nahtlose Integration in industrielle Netzwerke und verfügt zugleich über kompakte Abmessungen für platzbeschränkte Steuerpulte.

Hauptmerkmale

Monochromes STN-Display: 5,7-Zoll-LCD mit einer Auflösung von 320 x 240 Pixeln (QVGA), das eine klare visuelle Rückmeldung zum Anlagenstatus bietet.
Erweiterte Kommunikation: Ausgestattet mit einem RJ-45-Ethernet-Anschluss mit Unterstützung für FINS/TCP und FINS/UDP sowie zwei standardmäßigen seriellen RS-232C-Schnittstellen.
USB-Slave-Anschluss: Ein dedizierter USB-Anschluss Typ B ermöglicht die schnelle Übertragung von Systemkonfigurationen und BildschirmLayouts aus CX-Designer.
Großer Systemspeicher: Der interne Speicher mit 60 MB bietet Platz für komplexe Benutzerprojekte, Grafiksammlungen und Alarmprotokolle.
Umweltschutz: Die Frontplatte entspricht der Schutzart IP65f und schützt die interne Elektronik vor Spritzwasser, Ölnebel und nicht korrosivem Staub.

Anwendungen

Materialhandhabung und Förderanlagen: Lokale Anzeige von Routing-Verzeichnissen, Motordiagnosen und Betriebsgeschwindigkeiten.
Wasser- und Abwasseraufbereitung: Kostengünstige visuelle Statusanzeige für abgelegene Pumpstationen und Ventilabläufe.
Verpackungsmaschinen: Lokale Maschinensteuerungsschnittstellen mit Echtzeit-Alarmmeldungen und serieller/Ethernet-PLC-Anbindung.
HLK-Steuerpulte: Überwachung von Luftqualitätsparametern, Sollwerteinstellungen und Diagnose der Lüfterdrehzahl.

Technische Daten

Parameter	Spezifikationswert
Hersteller	Omron
Modellbezeichnung	NS5-MQ11B-V2
Displaytyp	Monochromes STN-LCD
Displaygröße	5,7 Zoll (diagonal)
Auflösung	320 x 240 Pixel (QVGA)
Touchpanel-Typ	Analoge Widerstandsmatrix
Eingangsspannung	24 VDC
Betriebsspannungsbereich	20,4 bis 27,6 VDC
Leistungsaufnahme	Maximal 15 Watt
Ethernet-Schnittstelle	1x 10/100Base-T (RJ-45)
Serielle Schnittstellen	2x RS-232C (D-Sub, 9-polig, Buchse)
USB-Anschlüsse	1x USB Typ B (Slave, entspricht USB 1.1)
Interner Speicher für Bildschirmdaten	60 MB
Lebensdauer der Hintergrundbeleuchtung	Mindestens 50.000 Betriebsstunden (bei 25 °C)
Betriebstemperatur	0 bis 50 °C
Schutzart der Frontplatte	IP65f (staubdicht, wasserbeständig, ölbeständig)
Farbe von Blende / Gehäuse	Schwarz
Ursprungsland	Japan
Versandgewicht (berechnet)	1,50 kg
Paketabmessungen (berechnet)	255 x 210 x 115 mm

Anschlüsse und Schnittstellen

Die Rückseite des Systems bietet zugängliche, dedizierte Schnittstellen zum Anschluss an industrielle Netzwerke und zusätzlichen Systemspeicher.

Anschluss / Schnittstelle	Steckertyp	Funktionszuordnung
Serieller Port A	D-Sub, 9-polige Buchse	Host-Link-Kommunikation (RS-232C) mit der primären SPS oder Steuerung.
Serieller Port B	D-Sub, 9-polige Buchse	Zusätzlicher Host-Link oder Verbindung zu Temperaturreglern und Barcode-Lesegeräten.
Ethernet-Port	RJ-45 (10/100 Mbit/s)	Netzwerkkommunikation mit Sysmac-SPSen, Netzwerklaufwerken und Remote-Computern.
USB-Slave-Port	USB Typ B	Hochgeschwindigkeits-Upload und -Download von Bildschirmdaten mit der Software CX-Designer.
Erweiterungssteckplatz	CompactFlash-Kartensteckplatz	Datenprotokollierung, Rezeptverwaltung und Aktualisierungen der Systemfirmware.

Erkenntnisse aus der Praxis

Alternative Modelle und Kompatibilität

Die Bezeichnung -V2 steht für Hardware der Version 2. Wenn Sie ein älteres NS5-Terminal ohne -V2 ersetzen, können Sie ältere .IPP-Laufzeitdateien direkt mit CX-Designer konvertieren. Beachten Sie jedoch, dass die neuere -V2-Hardware über verbesserte Algorithmen für die Touch-Reaktion und einen größeren nativen Speicher für die Bildschirmkonfiguration verfügt (60 MB gegenüber den früheren 4 MB der Geräte der ersten Generation).

Typische Anwendungsfehler und technische Hinweise

STN-Flüssigkristallanzeigen reagieren empfindlich auf die Umgebungstemperatur. Beim Betrieb des NS5-MQ11B-V2 in Umgebungen unter 5 °C verlangsamen sich die Anzeigeaktualisierungen (Bildschirmwechsel und numerische Verschiebungen) aufgrund der physikalischen Eigenschaften der Flüssigkristallschicht naturgemäß. Bei kritischen, schnell wechselnden Variablen sollte das Display in einem temperaturgeregelten Schaltschrank untergebracht werden oder es sollten Vorheizzyklen vorgesehen werden.

Tipps zu Inbetriebnahme und Verdrahtung

Um Kommunikationsausfälle über die seriellen RS-232C-Ports zu vermeiden, dürfen die seriellen Kabel nicht länger als 15 Meter sein. Wenn Sie den seriellen Port A oder B in elektrisch störbehafteten Umgebungen zusammen mit Frequenzumrichtern (VFDs) verwenden, installieren Sie einen Funktionserdungsdraht direkt von der Klemmenleiste auf der Rückseite des HMI zu einer Erdung mit niedrigem Widerstand am Schaltschrank (unter 100 Ohm). Für die Ethernet-Verbindung müssen geschirmte Twisted-Pair-Kabel (STP) verwendet werden.

Installationsrichtlinien

KRITISCHE WARNUNG

Trennen Sie vor der physischen Montage oder Kabelinstallation alle Stromquellen. Vergewissern Sie sich, dass die eingehende Versorgungsspannung ausschließlich für 24 VDC ausgelegt ist. Die Versorgung mit Wechselstrom (AC) oder Spannungen über 27,6 VDC verursacht sofortige, irreversible Schäden am internen Stromversorgungsfilter und an den Logikkomponenten des HMI.

1

Fertigen Sie in einem Metallblech mit einer Dicke zwischen 1,6 mm und 4,8 mm einen sauberen, rechteckigen Montageausschnitt mit genau 184 mm Breite und 131 mm Höhe an.

2

Stellen Sie sicher, dass die IP65-Gummidichtung flach und durchgehend entlang der Nut der Frontblende sitzt und weder verdreht noch überlappt.

3

Führen Sie das NS5-MQ11B-V2-Terminal durch die Frontplatte ein. Befestigen Sie die mitgelieferten Haltebügel von hinten in den Gehäuserillen und ziehen Sie die Schrauben mit einem präzisen Drehmoment von 0,5 bis 0,6 N-m an, um die IP65-Integrität zu gewährleisten.

4

Schließen Sie die 24-VDC-Versorgungskabel mit M3-Ringkabelschuhen an die Klemmenleiste an. Achten Sie auf die korrekte Polarität: Plus (+) an die 24V-Klemme, Minus (-) an die 0V-Klemme; verbinden Sie die Funktionserde (FG) direkt mit der Erdungsschiene des Schaltschranks.

FAQ

Kann ich mein Bildschirmdesign von einem älteren V1-Modell auf dieses V2-Terminal aktualisieren?

Ja. Die CX-Designer-Software ermöglicht eine direkte Konvertierung. Sie können das Projekt für das Gerätemodell NS5-MQ11-V2 konvertieren und anschließend über den USB-Anschluss oder eine CompactFlash-Karte kompilieren und herunterladen.

Unterstützt dieses Modell die Modbus-TCP-Kommunikation?

Der NS5-MQ11B-V2 kommuniziert nativ über Ethernet mit dem FINS-Protokoll von Omron. Die Unterstützung von Modbus TCP ist möglich, wenn bestimmte Omron-SPS-Masterknoten als FINS-zu-Modbus-Gateways eingesetzt werden oder spezielle Makrovariablen verwendet werden.

Welche Funktion hat der CompactFlash-Steckplatz an der Rückseite?

Der CompactFlash-Steckplatz wird zum Sichern von HMI-Systemprogrammen, Übertragen von Bildschirmkonfigurationen, Protokollieren von Alarm- und Trenddaten sowie Speichern und Wiederherstellen von Rezeptvariablen im CSV-Format verwendet.

Wie behebe ich Probleme mit der Reaktionsfähigkeit des Touchscreens?

Öffnen Sie das HMI-Systemmenü, indem Sie gleichzeitig zwei diagonale Ecken drücken. Wählen Sie in den Systemdienstprogrammen die Option zur Kalibrierung des Touchscreens, um die Koordinaten des analogen Touch-Rasters auszurichten.
