Beschreibung

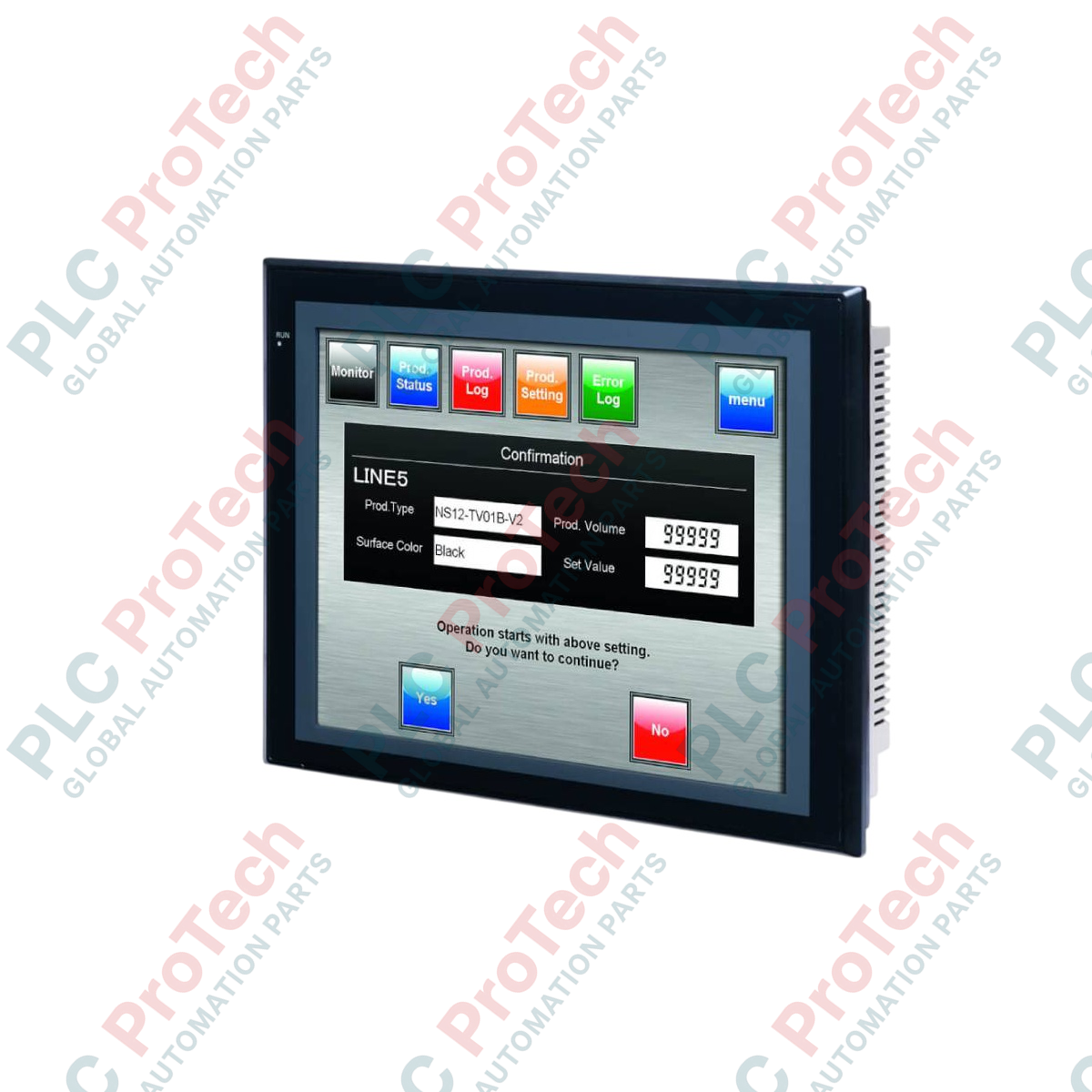

Die Visualisierung von Prozessanlagen und die Steuerung auf Maschinenebene werden mit dem Omron NS8-TV00-ECV2 optimiert, einer fortschrittlichen Mensch-Maschine-Schnittstelle (HMI), die für die nahtlose Integration in Sysmac-Automatisierungsarchitekturen entwickelt wurde. Das Gerät verfügt über ein äußerst reaktionsschnelles 8,4-Zoll-TFT-Farb-LCD-Display und bietet eine hervorragende Darstellung komplexer grafischer Benutzeroberflächen, der Alarmüberwachung und der Datenprotokollierung in Echtzeit. Der Omron NS8-TV00-ECV2 verfügt über zwei serielle RS-232C-Ports, USB-Konnektivität und einen integrierten Ethernet-Port (10Base-T/100Base-TX) für eine zuverlässige Kommunikation mit SPS, Bewegungssteuerungen und Netzwerk-Switches. Dank seiner robusten Konstruktion und der Frontplatte mit Schutzart IP65F eignet er sich für anspruchsvolle Umgebungen in der Fabrikhalle.
Ausstattungsmerkmale
-
Hochauflösendes TFT-Display: Der 8,4-Zoll-Bildschirm zeigt 256 Farben mit einer gestochen scharfen Auflösung von 640 x 480 Pixeln an.
-
Integrierte Unterstützung von Kommunikationsprotokollen: Unterstützt Controller Link, Ethernet und serielle Protokolle für eine einfache Konfiguration mit SPS der Omron-Serien CS/CJ/CP.
-
Dynamische Speicherverwaltung: Der integrierte Flash-Speicher speichert Bildschirme, Protokolldaten und Rezeptparameter.
-
Zwei RS-232C-Schnittstellen: Unabhängige serielle Kanäle ermöglichen den gleichzeitigen Anschluss von Peripheriegeräten, Barcode-Lesegeräten oder Temperaturreglern.
-
Robuster Frontplattenschutz: Die Umweltschutzart IP65F schützt vor Feuchtigkeit, Staub und direktem Spritzwasser.
Anwendungen
- Automatisierte Montagelinien und Visualisierungssysteme für die Materialhandhabung.
- Verpackungs- und Lebensmittelverarbeitungsanlagen, die hygienische, abgedichtete Frontplattengehäuse erfordern.
- Überwachungskonsolen für Wasseraufbereitungsanlagen und HLK-Anlagen.
- Chemikaliendosiersysteme und Steuereinheiten für Industrieöfen.
Technische Daten
| Parameter |
Wert / Spezifikation |
| Hersteller |
Omron |
| Modellnummer |
NS8-TV00-ECV2 |
| Serienname |
NS-Serie |
| Anzeigegerät |
8,4-Zoll-TFT-Farb-LCD mit hoher Leuchtdichte |
| Auflösung |
640 x 480 Pixel (VGA) |
| Farben |
256 Farben (System / Bilder mit bis zu 32.768 Farben) |
| Nennversorgungsspannung |
24 VDC |
| Zulässiger Spannungsbereich |
20,4 bis 27,6 VDC |
| Leistungsaufnahme |
Maximal 25 W |
| Kommunikationsschnittstellen |
1x Ethernet (10Base-T/100Base-TX), 2x RS-232C, 1x USB Typ B (Slave), 1x USB Typ A (Host) |
| Betriebstemperatur |
0 bis 50 °C |
| Lagertemperatur |
-20 bis 60 °C |
| Schutzart |
IP65F (entspricht bei Montage der Schutzart der Frontplatte) |
| Ursprungsland |
Japan |
| Versandgewicht (berechnet) |
3,00 kg |
| Paketabmessungen (berechnet) |
300 x 240 x 120 mm |
Verbindungen und Schnittstellen
| Stecker / Port |
Schnittstellentyp |
Funktionszuweisung |
| Port A |
RS-232C (D-Sub, 9-polig, Buchse) |
Verbindung mit Host Link / NT Link / Barcode-Lesegerät |
| Port B |
RS-232C (D-Sub, 9-polig, Buchse) |
Verbindung mit Host Link / NT Link / Temperaturregler |
| Ethernet |
RJ45 (10Base-T / 100Base-TX) |
FINS-Kommunikation, Bildschirmdatenübertragung, Webserver |
| USB-Host |
USB Typ A |
Datenspeicher für Datenprotokollierung / Systemaktualisierung über USB-Speicher |
| USB-Slave |
USB Typ B |
Hochgeschwindigkeits-Bildschirmübertragung von CX-Designer |
Empirische Erkenntnisse aus der Entwicklung
Alternative Modelle und Kompatibilität
Das NS8-TV00-ECV2 verfügt über einen integrierten Ethernet-Anschluss und unterscheidet sich damit vom standardmäßigen NS8-TV00-V2, das ausschließlich auf serielle Kommunikation setzt, sofern es nicht mit einem optionalen Netzwerkmodul nachgerüstet wird. Dieses Modell ist direkt abwärtskompatibel mit älteren NS8-TV00-Projekten. Überprüfen Sie beim Übertragen von Projektdaten älterer V1-Hardwareversionen, dass CX-Designer mindestens auf Version 3.0 aktualisiert wurde, damit die aktualisierten Systemprogramme (z. B. System v8.x oder höher), die für die ECV2-Plattform erforderlich sind, korrekt kompiliert werden.
Anwendungsfehler und technische Hinweise
Um lokale Wärmeentwicklung in abgedichteten Gehäusen zu verhindern, halten Sie oberhalb und unterhalb des HMI-Geräts einen Mindestabstand von 100 mm ein. Bei kontinuierlichem 24-Stunden-Betrieb neigen Bildschirme mit CCFL-Hintergrundbeleuchtung oder früher LED-Hintergrundbeleuchtung zu Phosphorabbau oder Einbrennen. Aktivieren Sie die Funktion Automatische Abschaltung der Hintergrundbeleuchtung in den Systemeinstellungen und stellen Sie sie so ein, dass sie nach 10 bis 15 Minuten im Leerlauf deaktiviert wird. Diese einfache Softwareeinstellung verlängert die Lebensdauer der Hintergrundbeleuchtung deutlich über die Nennlebensdauer von 50.000 Stunden hinaus.
Tipps für Inbetriebnahme und Verdrahtung
Bei der Verdrahtung des 24-VDC-Stromanschlusses muss die Gleichstromversorgung stets über ein dediziertes Netzteil der Klasse 2 geführt werden, das von induktiven Verbrauchern mit hohen Strömen (z. B. Schützen oder Solenoiden) getrennt ist. Schließen Sie außerdem die Funktionserdungsklemme (GR) mit Leitungen von mindestens 2 mm² an eine dedizierte Erdung mit einem einzigen Erdungspunkt an. Dadurch wird verhindert, dass hochfrequentes elektrisches Rauschen die Ethernet- und seriellen RS-232-Kommunikationssignale beeinträchtigt.
Installationsrichtlinien
KRITISCHE WARNUNG
Trennen Sie vor der physischen Installation, Montage in der Schalttafel oder Änderungen an der Verdrahtung des NS8-TV00-ECV2 alle vorgeschalteten Stromquellen vollständig und sichern Sie sie gegen Wiedereinschalten. Überprüfen Sie, dass die Stromleitungen vollständig spannungsfrei sind. Die Nichteinhaltung der Verfahren zur physischen Freischaltung und Kennzeichnung kann zu schwerwiegenden Hardwareschäden, einer Beeinträchtigung der Kommunikationsanschlüsse oder schweren Stromschlägen führen.
1
Bereiten Sie einen sauberen rechteckigen Schalttafelausschnitt mit exakt 220,5 mm (+1,0/-0 mm) in horizontaler und 165,5 mm (+1,0/-0 mm) in vertikaler Richtung vor. Stellen Sie sicher, dass die Plattendicke zwischen 1,6 mm und 4,8 mm liegt.
2
Vergewissern Sie sich, dass die wasserdichte Dichtung nahtlos in ihrer Nut am hinteren Außenrand der HMI-Blende sitzt. Verwenden Sie keine beschädigten oder verdrehten Dichtungen, da dadurch die Schutzart IP65F erlischt.
3
Führen Sie das HMI-Terminal von der Vorderseite durch den Ausschnitt in der Montageplatte ein. Befestigen Sie das Gerät mit den mitgelieferten Montagehalterungen und ziehen Sie die Schrauben mit einem Ziel-Drehmoment von 0,5 bis 0,6 N-m an. Zu starkes Anziehen kann die Frontblende verformen und dadurch eine Fehlausrichtung des Touchscreens verursachen.
4
Verbinden Sie den dedizierten Funktionserdungsleiter (GR) mit der Erdungsklemme, bevor Sie die 24-VDC-Stromversorgungsleitungen anschließen. Schließen Sie anschließend die Kommunikationskabel an und schalten Sie das System ein, um den Status der Kommunikationsverbindung zu überprüfen.
