Beschreibung

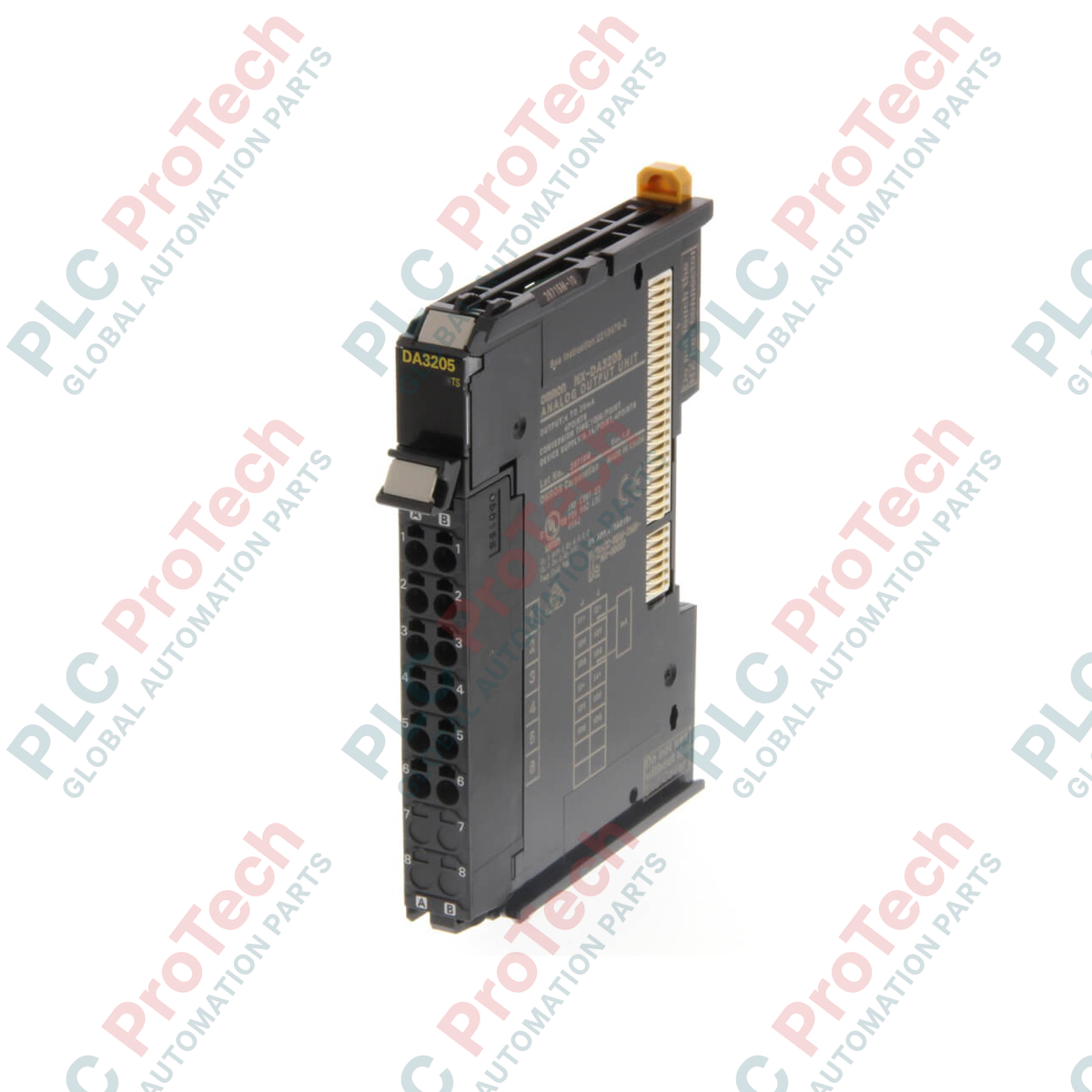

Die Analogausgangseinheit Omron NX-DA3205 wurde für verteilte Steuerungsumgebungen mit hoher Packungsdichte entwickelt und bietet vier hochpräzise Analogausgangskanäle in einem kompakten 12-mm-Modulformat. Dieses Modul arbeitet am Hochgeschwindigkeits-NX-E/A-Bus und ermöglicht eine präzise Stromschleifenregelung mit einer Auflösung von 15 Bit und synchroner E/A-Aktualisierung. Damit eignet es sich hervorragend für präzise Positionierung, die Regelung von Proportionalventilen und die Integration von Frequenzumrichtern in Sysmac-Studio-Architekturen.
Hauptmerkmale
-
Vier hochpräzise Analogausgänge unterstützen standardmäßige Stromschleifen von 4 bis 20 mA.
-
15-Bit-Digital-Analog-Wandlungsauflösung gewährleistet eine außergewöhnlich feine Regelung.
-
Synchrone E/A-Aktualisierung synchronisiert den Ausgangszeitpunkt mit dem Zyklus des EtherCAT-Hauptmasters.
-
Ultraschnelle Wandlungszeit von 0,04 ms pro Einheit für dynamische Echtzeitreaktionen in Anwendungen.
-
Werkzeuglose Push-In-Plus-Verdrahtung verkürzt die Montagezeit im Schaltschrank und verhindert durch Vibration verursachte lose Verbindungen.
Industrielle Anwendungen
-
Steuerung von Proportionalventilen: Gleichmäßige, reproduzierbare Regelung hydraulischer und pneumatischer Durchflussmengen.
-
Drehzahlregelung von Motoren: Präzise Frequenzvorgaben direkt an Frequenzumrichter (VFDs).
-
Prozessregelkreise: Übertragung von Sollwerten an externe Regler und Aktoren.
-
Modulation von Heizelementen: Anbindung analoger Leistungsregler für präzise Temperaturprofile.
Technische Daten
| Parameter |
Spezifikation |
| Hersteller |
Omron |
| Modellnummer |
NX-DA3205 |
| Serie |
E/A-System der NX-Serie |
| Modultyp |
Analogausgangseinheit |
| Anzahl der Ausgänge |
4 Kanäle |
| Ausgangsbereich |
4 bis 20 mA |
| Auflösung |
15 Bit (1/30.000 des Endwerts) |
| Wandlungszeit |
0,04 ms pro Einheit |
| Signalverarbeitungsmodus |
Synchrone E/A-Aktualisierung |
| E/A-Anschlusstyp |
Push-In-Plus-Klemmenblock (8 Klemmen) |
| Schutzart |
IP20 |
| Abmessungen (W x H x T) |
12 mm x 100 mm x 71 mm |
| Nettogewicht |
0,07 kg (70 Gramm) |
| Versandgewicht (berechnet) |
0,25 kg (einschließlich Standard-Schutzverpackung) |
Erfahrungsbasierte technische Erkenntnisse
Alternative Modelle und Kompatibilität
Wenn die Systemspezifikationen weniger Ausgänge zulassen, ist das NX-DA2205 eine direkte Alternative mit 2 Kanälen. Beachten Sie, dass für standardmäßige 4- bis 20-mA-Signale die Skalierung der Ober- und Untergrenzen in der Konfigurationsumgebung von Sysmac Studio korrekt programmiert werden muss. Stellen Sie sicher, dass Ihre NX-Kopplereinheit (z. B. NX-ECC201 oder NX-ECC202) über Firmwareversion 1.0 oder höher verfügt, um eine nahtlose Kommunikation mit diesem Analogmodul zu gewährleisten.
Anwendungsrisiken und technische Hinweise
Um die Integrität der 15-Bit-D/A-Wandlung zu gewährleisten, verlegen Sie Analogausgangsleitungen stets mit Abstand zu Hochspannungs-Wechselstromkabeln und Motorzuleitungen. Abgeschirmte Twisted-Pair-Kabel (STP) werden dringend empfohlen, um Stromsignale vor hochfrequenten elektrischen Störungen benachbarter Motorantriebe zu schützen.
Tipps zur Inbetriebnahme und Verdrahtung
Der Push-In-Plus-Klemmenblock eignet sich für eindrähtige oder feindrähtige Leiter mit Aderendhülsen. Verwenden Sie keine feindrähtigen Leiter ohne Aderendhülsen, um langfristige mechanische Stabilität in Bereichen mit starken Vibrationen zu gewährleisten. Bei Bedarf können die Entriegelungstasten des Klemmenblocks mit einem herkömmlichen 2,5-mm-Schlitzschraubendreher gedrückt werden, um die Leiter zu entfernen.
Installationsrichtlinien
KRITISCHE WARNUNG: Schalten Sie alle primären Systemstromversorgungen spannungsfrei, einschließlich der Feldversorgung des NX-Busses, bevor Sie den Klemmenblock einsetzen oder entfernen oder die Modulkonfiguration ändern. Das Austauschen von Modulen im laufenden Betrieb oder Arbeiten an aktiven Stromschleifenverdrahtungen können dauerhafte Schäden an der Analogschaltung oder den Feldgeräten verursachen.
-
1
Montieren Sie das NX-DA3205-Gerät direkt auf einer standardmäßigen 35-mm-DIN-Schiene, indem Sie den Verriegelungshaken des Geräts sicher auf der Schiene einrasten lassen.
-
2
Schieben Sie benachbarte Module der NX-Serie zusammen, bis die Pins der internen seitlichen Steckverbindung vollständig eingerastet sind.
-
3
Führen Sie die 4- bis 20-mA-Schleifenleitungen direkt in die dafür vorgesehenen Push-In-Plus-Klemmen ein. Die Abisolierlänge muss zwischen 8 mm und 10 mm liegen.
-
4
Schließen Sie den Kabelschirm an eine Funktionserdeklemme am Maschinenpanel an, um eine optimale elektromagnetische Verträglichkeit zu gewährleisten.
