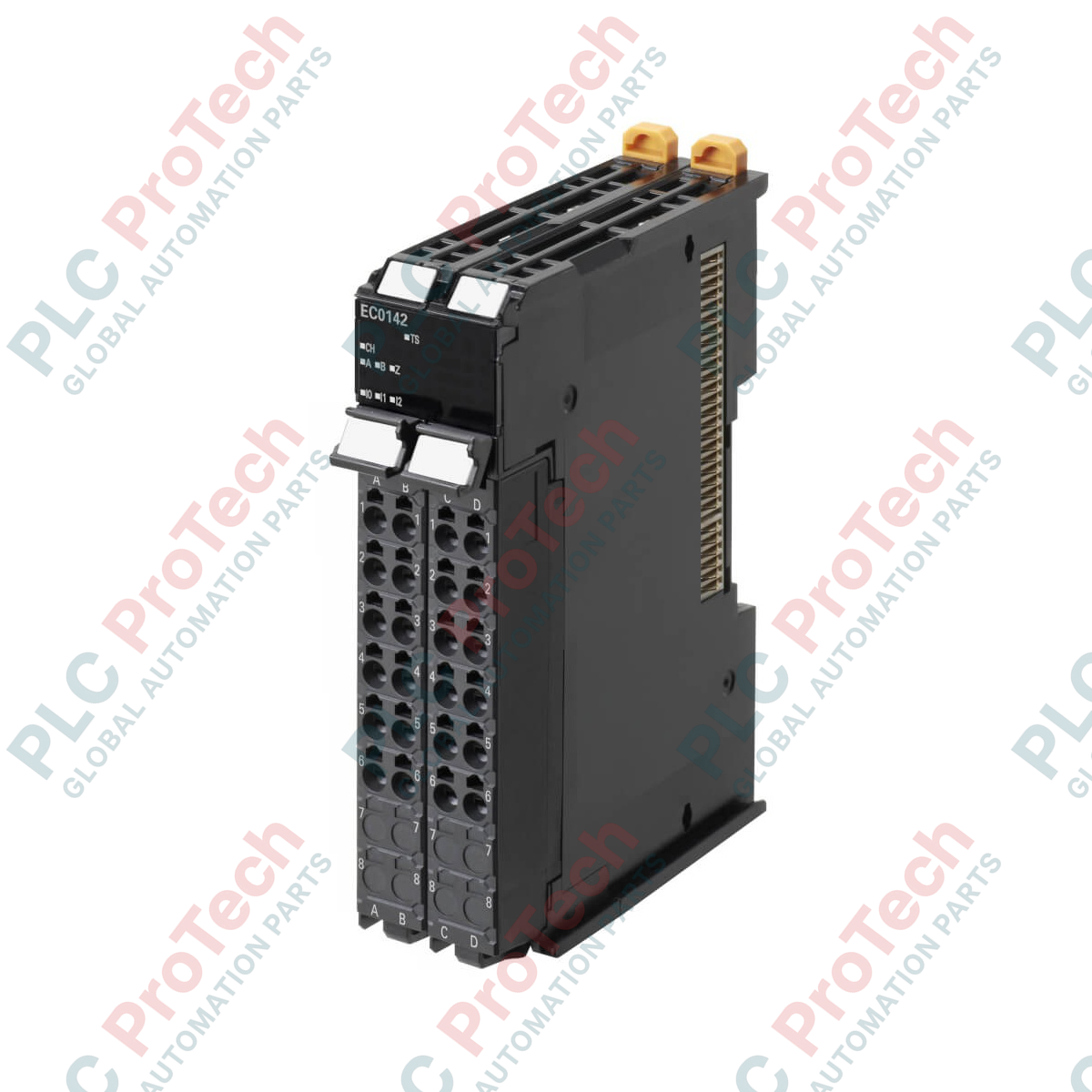

Omron NX-EC0142 Inkrementalgeber-Eingangseinheit der NX-Serie

Beschreibung

Die Hochgeschwindigkeits-Positionsverfolgung und die synchrone Regelung im geschlossenen Regelkreis werden direkt durch den Omron NX-EC0142 ermöglicht, eine dedizierte Eingangseinheit für inkrementelle Encoder, die für Bussysteme der Sysmac-NX-Serie entwickelt wurde. Das für hochauflösende Positionierungsaufgaben konzipierte Modul verarbeitet differenzielle Leitungsempfängersignale mit hervorragender Störfestigkeit und eignet sich dadurch ideal für Umgebungen mit starken Vibrationen und elektromagnetischen Störungen. Durch die nahtlose Integration in NJ/NX-Maschinenautomatisierungssteuerungen über EtherCAT liefert es präzise Echtzeit-Feedbackdaten, die auf Mikrosekundenebene synchronisiert sind.

Hauptmerkmale

• Einkanaliger Hochgeschwindigkeitszähler mit Unterstützung der Eingänge für Phase A, B und Z.
• Differenzielle Eingangskonfiguration mit Leitungsempfänger (RS-422A-konform) zur Unterstützung hochfrequenter Impulsfolgen.
• Drei integrierte schnelle externe Digitaleingänge für Verriegelungs-, Voreinstell- oder Gatterfunktionen.
• Mehrere Aktualisierungsmodi: synchron, im freien Lauf und priorisiert nach Task-Zyklus, passend zu den Latenzanforderungen der Anwendung.
• Kompakte Bauform im Slice-Format mit werkzeuglosen Push-in-Verdrahtungsklemmen zur Beschleunigung der Schaltschrankinstallation.

Anwendungen

• Hochgeschwindigkeitspositionierung rotierender Achsen in Verpackungs- und Etikettieranlagen.
• Systeme zur Bahnführung und Zugspannungsregelung mit synchronisiertem Encoder-Feedback.
• Systeme für fliegendes Ablängen und die Synchronisierung von Rotationsmessern.
• Integration von Linearmaßstäben in Mehrachs-Portalanlagen und automatisierten Lagersystemen.

Technische Daten

Anschlüsse und Schnittstellen

Alternative Modelle und Kompatibilität

Das NX-EC0142 verwendet differentielle Leitungsempfänger-Eingänge (RS-422A) und ist daher nicht mit Encodern des Open-Collector-Typs kompatibel. Wenn Ihr Feldsystem Open-Collector-NPN/PNP-Encoder-Ausgänge verwendet, müssen Sie stattdessen das alternative Modell NX-EC0112 oder NX-EC0122 wählen. Stellen Sie sicher, dass die Firmware Ihres NX-Buskopplers aktualisiert wurde, damit synchrone Einheitenkonfigurationen unterstützt werden, wenn Sie dieses Modul über EtherCAT mit NJ- oder NX-Steuerungen einsetzen.

Anwendungsfallen und technische Hinweise

Um Signalverzerrungen und Phasenverzögerungen bei hohen Frequenzen zu vermeiden, stellen Sie sicher, dass die Länge des Differenzkabels die üblichen RS-422-Grenzwerte nicht überschreitet (typischerweise 100 Meter; bei Hochgeschwindigkeitsanwendungen mit 4 MHz sollten die Leitungen jedoch so kurz wie möglich sein). Wenn Sie Hochgeschwindigkeits-Latch-Funktionen über die Digitaleingänge verwenden, stellen Sie sicher, dass die Eingangsreaktionszeiten in der Sysmac-Studio-Konfigurationsumgebung korrekt angepasst sind, um Jitter oder verpasste Triggerimpulse zu vermeiden.

Tipps zur Inbetriebnahme und Verdrahtung

Verwenden Sie für die Anschlüsse von Phase A, B und Z immer geschirmte Twisted-Pair-Kabel (STP) und verlegen Sie die Encoderkabel getrennt von Hochspannungsleitungen zu AC-Motoren oder Ausgängen von Frequenzumrichtern (VFD). Verbinden Sie die Schirmungsader mit der Funktionserde-Klemmenleiste (FG) des lokalen NX-Einheitenverbunds oder der Haupt-DIN-Schiene, um die empfindliche Leitungsempfängerschaltung vor hochfrequenten elektromagnetischen Störungen zu schützen.
