Beschreibung

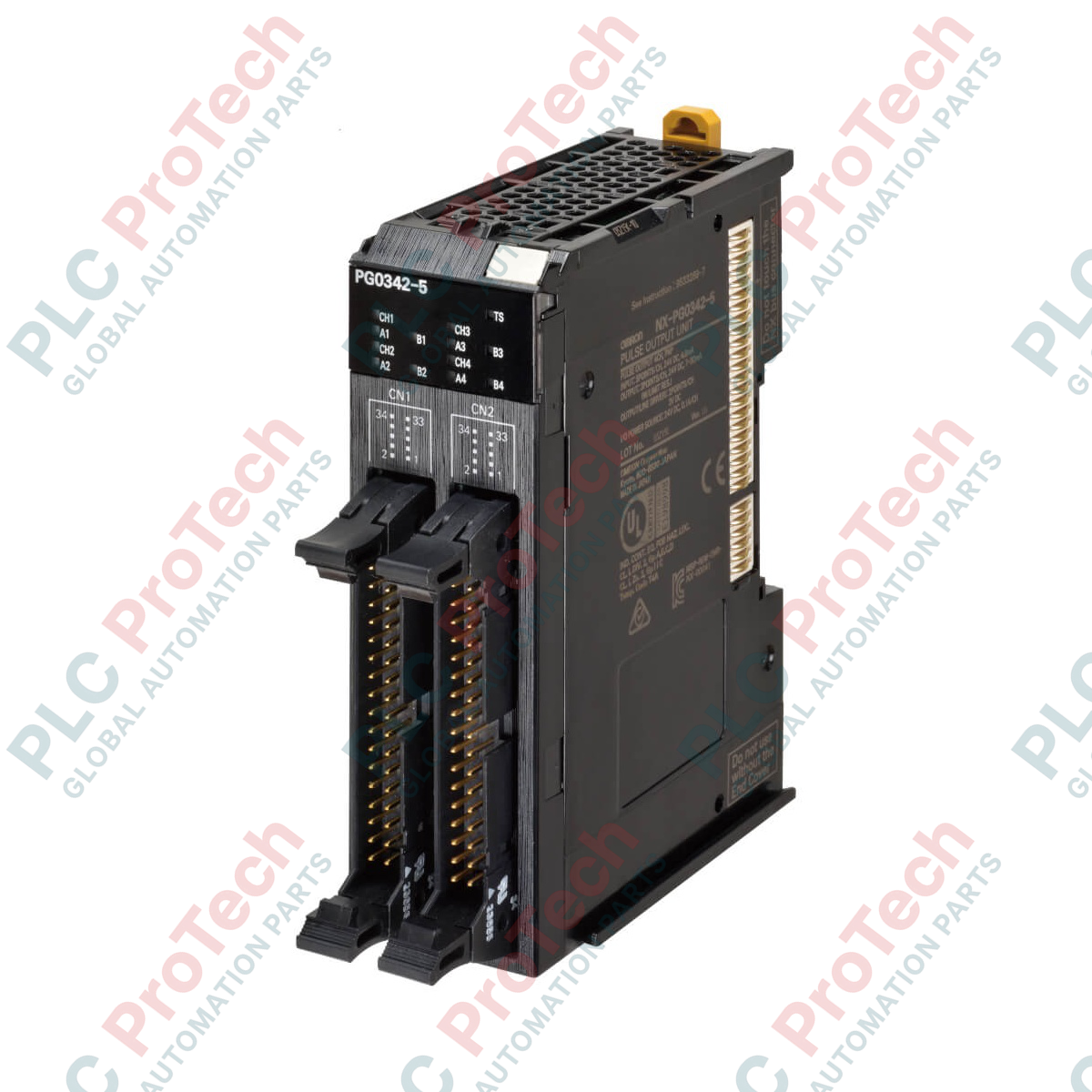

Die Omron NX-PG0332-5-Impulsausgabeeinheit wurde für die leistungsstarke Bewegungskoordination innerhalb von Sysmac-Automatisierungsarchitekturen entwickelt und ermöglicht präzise Mehrachs-Open-Loop-Steuerung für Servo- und Schrittmotorsysteme. Dieses spezialisierte Slice-I/O-Modul lässt sich nahtlos in die NX-Serie integrieren und bietet 4 Hochgeschwindigkeitskanäle mit Line-Driver-Ausgängen, die für hohe Störfestigkeit und Übertragungen über große Entfernungen ausgelegt sind. Durch die synchronisierte I/O-Aktualisierung synchronisiert das Gerät die Impulsausgänge mit dem primären EtherCAT-Steuerungszyklus, beseitigt Jitter und gewährleistet eine deterministische Positionierung für anspruchsvolle Anwendungen in Verpackung, Montage und Taktbetrieb.
Hauptmerkmale
-
4 unabhängige Kanäle: Ermöglichen Mehrachs-Positionierung in einem kompakten Bauraum von 30 mm Breite.
-
Hochgeschwindigkeits-Line-Driver-Ausgang: Erreicht eine maximale Impulsrate von 4.000.000 pps für hochauflösende Positionierung.
-
Synchronisierte Aktualisierung: Richtet die I/O-Ausführung direkt am primären Aufgabenzyklus der Sysmac-NJ/NX-Steuerung aus.
-
Zwei MIL-Steckverbinder: Hochdichte externe 34-polige Anschlüsse vereinfachen die Vorverdrahtung des Schaltschranks und reduzieren den Platzbedarf.
-
Flexible Impulsmodi: Unterstützt Vorwärts-/Rückwärtsrichtung, Impuls plus Richtung sowie 1x-/2x-/4x-Phasendifferenzmodi.
Anwendungen
- Hochgeschwindigkeitsmaschinen für Etikettierung und Verpackung.
- Kartesische Mehrachs-Portale und Pick-and-Place-Roboter.
- Handhabungs- und Ausrichttische für Halbleiterwafer.
- Zuführsysteme für Metallstanz- und Umformpressen.
Technische Daten
| Parameter |
Spezifikation |
| Hersteller |
Omron |
| Modellnummer |
NX-PG0332-5 |
| Modultyp |
Impulsausgabeeinheit (NPN-Typ) |
| Anzahl der Kanäle |
4 Kanäle |
| Impulsausgabeform |
Line-Driver-Ausgang |
| Maximale Impulsausgabegeschwindigkeit |
4.000.000 pps (4 Mpps) |
| Methode zur I/O-Aktualisierung |
Synchronisierte I/O-Aktualisierung oder priorisierte Aktualisierung nach Aufgabenzyklus |
| Positionierbereich |
-2.147.483.648 bis 2.147.483.647 Pulse |
| Geschwindigkeitsregelbereich |
1 bis 4.000.000 pps |
| Eingänge pro Kanal |
5 externe Eingänge |
| Ausgänge pro Kanal |
5 Ausgänge (1 Vorwärtspuls, 1 Rückwärtspuls, 3 externe Ausgänge) |
| Stromverbrauch |
Max. 50 mA pro Anschluss über die I/O-Stromversorgung |
| Externer Anschluss |
MIL-Steckverbinder (34 Klemmen x 2) |
| Abmessungen (B x H x T) |
30 x 100 x 71 mm |
| Gewicht |
0,15 kg |
Anschlüsse und Schnittstellen
| Klemmentyp |
Signalzuordnung |
Kabellängenbegrenzungen |
| MIL-Steckverbinder (Pins 1-34, A/B) |
Leitungstreiberausgänge, Referenz-/Endschaltereingänge und zusätzliche I/O |
Max. 10 m (Leitungstreiber), max. 3 m (sonstige I/O) |
Erfahrungsbasierte technische Erkenntnisse
Alternative Modelle und Kompatibilität
Der NX-PG0332-5 ist für die Schnittstelle zu Antrieben von Drittanbietern über standardmäßige MIL-Steckverbinder ausgelegt. Für Punkt-zu-Punkt-Verdrahtungen zu Nicht-MIL-Anschlussklemmen sollten Ingenieure die Steckverbinder-Klemmen-Umsetzeinheiten der Omron-XW2R-Serie zusammen mit vorkonfektionierten XW2Z-Kabeln verwenden, um Signalübersprechen und Anschlussfehler zu verhindern.
Anwendungsfallen und technische Hinweise
Da dieses Modul Leitungstreiberausgänge verwendet, kann es nicht ohne einen externen Signalwandler von differentiell auf single-ended direkt mit single-ended (Open-Collector-)Schrittmotor- oder Servoeingängen verdrahtet werden. Der Versuch, single-ended-Schaltungen direkt anzusteuern, führt zu Signalverzerrungen, einem Verlust der Positionssynchronisation oder Schäden an der Ausgangstreiberstufe.
Tipps zur Inbetriebnahme und Verdrahtung
Um die Signalintegrität bis zur maximalen Frequenz von 4.000.000 pps zu gewährleisten, verwenden Sie für die MIL-Schnittstelle geschirmte Twisted-Pair-Kabel (STP). Verbinden Sie den Kabelschirm direkt mit der Funktionserdungsschiene des Schaltschranks und halten Sie die abisolierten Drahtenden innerhalb des Antriebsgehäuses so kurz wie möglich, um die Anfälligkeit für hochfrequente Störungen zu minimieren.
Installationsrichtlinien
KRITISCHER WARNHINWEIS: Trennen Sie vor der Montage, Verdrahtung oder Wartung alle primären und Hilfsstromversorgungen, die den NX-Bus und die physischen Servo-/Schrittmotorantriebe versorgen. Andernfalls kann es zu Stromschlägen, unautorisierten Bewegungsbefehlen oder einem dauerhaften Hardwareausfall kommen.
1
Richten Sie die Ausrichtungsnut des NX-PG0332-5 an der Führungsschiene des angrenzenden NX-Moduls oder am NX-Bus-Steckverbinder des Kopplers aus.
2
Drücken Sie das Gerät gerade auf die DIN-Schiene, bis Sie ein hörbares Klicken der Verriegelungshaken hören, die es sicher fixieren.
3
Schließen Sie die beiden MIL-Kabel an und stellen Sie sicher, dass beide seitlichen Verriegelungsclips an den Steckverbindern hörbar einrasten, um einen zuverlässigen elektrischen Kontakt zu gewährleisten.
