Beschreibung

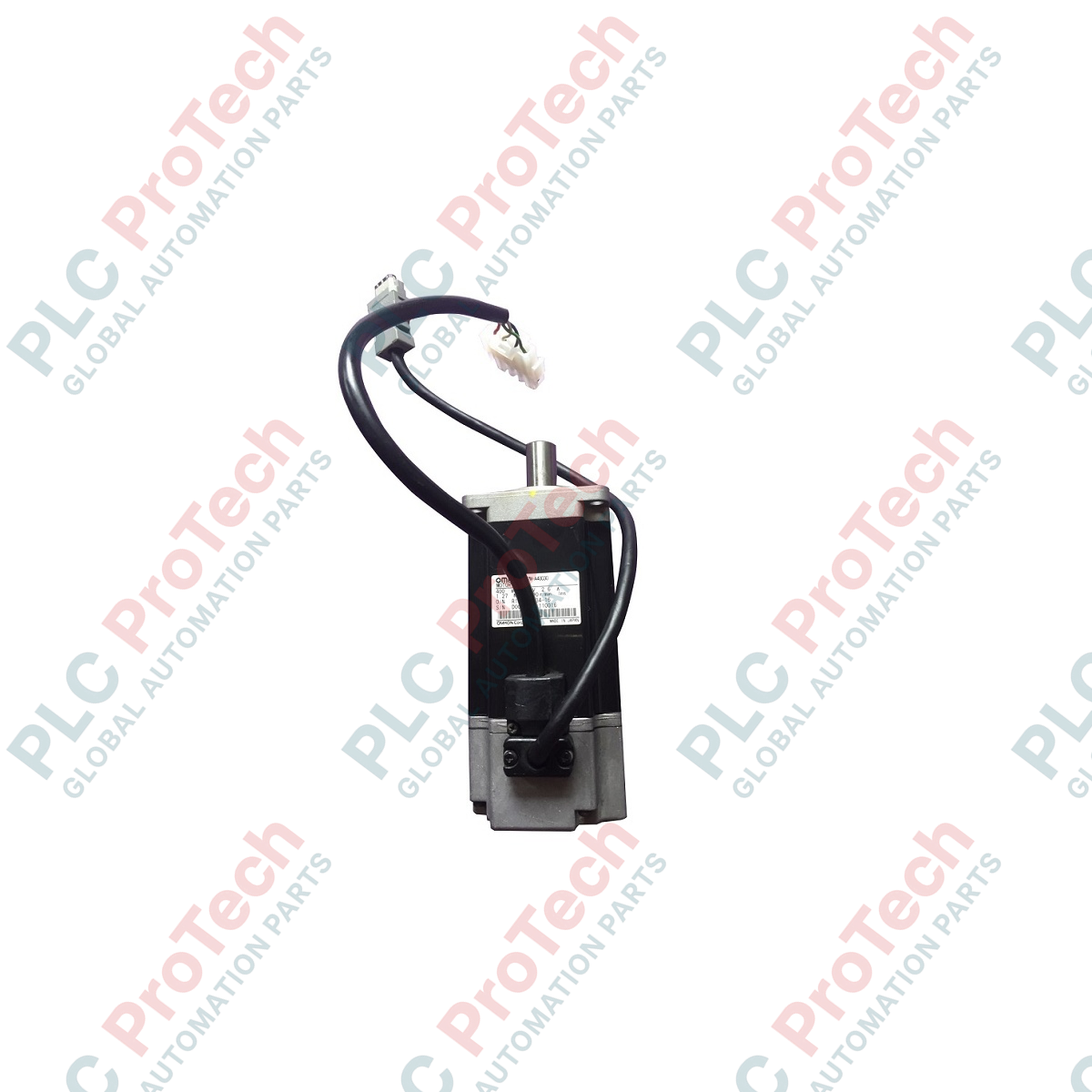

Der für hochdynamische Bewegungssteuerungsanwendungen entwickelte Omron R7M-A40030-BS1 fungiert innerhalb der SmartStep-Serie als robuster AC-Servomotor. Dieser zylindrische 400-W-Motor ermöglicht präzise Positionierung und hohes Drehmoment bei kompakter Bauform und eignet sich daher ideal für Punkt-zu-Punkt-Automatisierungssysteme. Ausgestattet mit einer integrierten elektromagnetischen Haltebremse sowie einer Welle mit Passfedernut und Gewindebohrung gewährleistet dieses Modell ein zuverlässiges Haltemoment und eine sichere mechanische Kopplung auch unter anspruchsvollen Betriebsbedingungen.
Merkmale
-
Hohes Drehmoment: Liefert ein kontinuierliches Nenndrehmoment für anspruchsvolle Positionierzyklen.
-
Integrierte Haltebremse: Die integrierte elektromagnetische 24-VDC-Bremse verhindert ein Verdriften der Achse bei Stromausfall oder im deaktivierten Zustand.
-
Wellenende mit Passfedernut: Robuste Ausführung mit Passfedernut und Gewindebohrung (S1-Spezifikation) für eine formschlüssige mechanische Kraftübertragung.
-
Hochauflösende Rückmeldung: Nahtlose Integration in SmartStep-Antriebe für Stabilität im geschlossenen Regelkreis.
-
Kompaktes Gehäuse: Zylindrisches Design mit geringer Trägheit, ausgelegt für platzbeschränkte Maschinenlayouts.
Anwendungen
- Mehrachsige Pick-and-Place-Montagemaschinen
- Takt- und Sortierbänder für Verpackungslinien
- Halbleiter-Wafer-Handhabungs- und Positioniertische
- Kartesische X-Y-Portalsysteme
Tabelle der technischen Daten
| Parameter |
Wert |
| Hersteller |
Omron Automation |
| Modellnummer |
R7M-A40030-BS1 |
| Produktfamilie |
SmartStep-Serie |
| Nennausgangsleistung |
400 W |
| Nenndrehzahl |
3000 U/min |
| Eingangsspannung |
200 VAC |
| Haltebremse |
Integrierte elektromagnetische 24-VDC- |
| Wellenspezifikationen |
Mit Passfedernut und Gewindebohrung (Suffix S1) |
| Schutzart |
IP55 (ausgenommen Wellenöffnung) |
| Herkunftsland |
Japan |
| Versandgewicht (berechnet) |
3,0 kg |
Anschlüsse und Schnittstellen
| Anschlussport / Kabelleitung |
Funktionszuordnung |
| Rot (Motorleistung) |
Phase U |
| Weiß (Motorleistung) |
Phase V |
| Blau (Motorleistung) |
Phase W |
| Grün/Gelb |
Rahmenerdung (FG) |
| Bremsleitungen (Schwarz/Blau) |
24-VDC-Eingänge der Haltebremse (polaritätsfrei) |
| Encoder-Anschluss |
Rückmeldesignal zum SmartStep-Servoantrieb |
Erfahrungsbasierte technische Erkenntnisse
Alternative Modelle und Kompatibilität
Der Motor der Baureihe R7M ist für die Kombination mit den passenden Servoantrieben der Omron-SmartStep-R7D-Baureihe ausgelegt. Stellen Sie beim Austausch eines älteren Modells sicher, dass die Antriebsfirmware aktualisiert wird, um Fehler durch eine falsche Kommutierungsverschiebung zu verhindern. Der Austausch eines Modells ohne Bremse (R7M-A40030) durch dieses Modell mit Bremse (R7M-A40030-BS1) erfordert eine externe 24-VDC-Relaissteuerschaltung zur Steuerung des zeitlichen Ablaufs der Bremslüftung.
Anwendungsfehler und technische Hinweise
Verwenden Sie die integrierte elektromagnetische Bremse nicht zum dynamischen Abbremsen oder Anhalten. Die Bremse ist ausschließlich als statische Haltevorrichtung ausgelegt, um die Achsposition bei stromlosem Motor beizubehalten. Eine dynamische Reibungsbeanspruchung der Bremse führt zu vorzeitigem Verschleiß der Reibbeläge und zum Ausfall der Haltevorrichtung.
Hinweise zur Inbetriebnahme und Verdrahtung
Halten Sie Encoderkabel und Hochleistungs-Motorphasen in Kabelkanälen mindestens 100 mm voneinander getrennt. Vermeiden Sie eine parallele Verlegung, um zu verhindern, dass elektromagnetische Störungen (EMI) falsche Rückmeldeimpulse erzeugen. Erden Sie den grün-gelben Motorleiter stets am Maschinenrahmen oder an der Erdungsklemme des Servoantriebs, um Gleichtaktableitströme zu minimieren.
Installationsrichtlinien
WICHTIGER WARNHINWEIS
Trennen Sie vor Beginn der Installation alle Stromquellen. Stellen Sie sicher, dass der DC-Zwischenkreis des angeschlossenen Servoantriebs vollständig entladen ist (typischerweise 5 Minuten nach dem Ausschalten), bevor Sie die Motorleitungen oder Encoderanschlüsse handhaben, um gefährliche Stromschläge zu vermeiden.
1
Mechanische Montage: Verschrauben Sie den Motorflansch sicher mit einer starren Montageplatte aus Aluminium. Eine Mindestoberfläche der Platte wird empfohlen, um eine ausreichende Wärmeableitung durch Wärmeleitung zu ermöglichen.
2
Wellenausrichtung: Richten Sie die Welle mit Passfedernut auf die Lastkupplung aus. Stellen Sie sicher, dass die radialen und axialen Belastungskräfte die angegebenen maximalen Toleranzen nicht überschreiten, um Lagerschäden zu vermeiden.
3
Verdrahtung & Erdung: Schließen Sie die Außenleiter der Stromversorgung (U, V, W) und den grün-gelben Erdungsleiter an. Integrieren Sie die 24-VDC-Bremssteuerleitung über die externe Verriegelungsschaltung für Antriebsfehler.
