Omron TP70-1S2 Flexibler Stabschalter für die Vor-Ort-Montage

Beschreibung

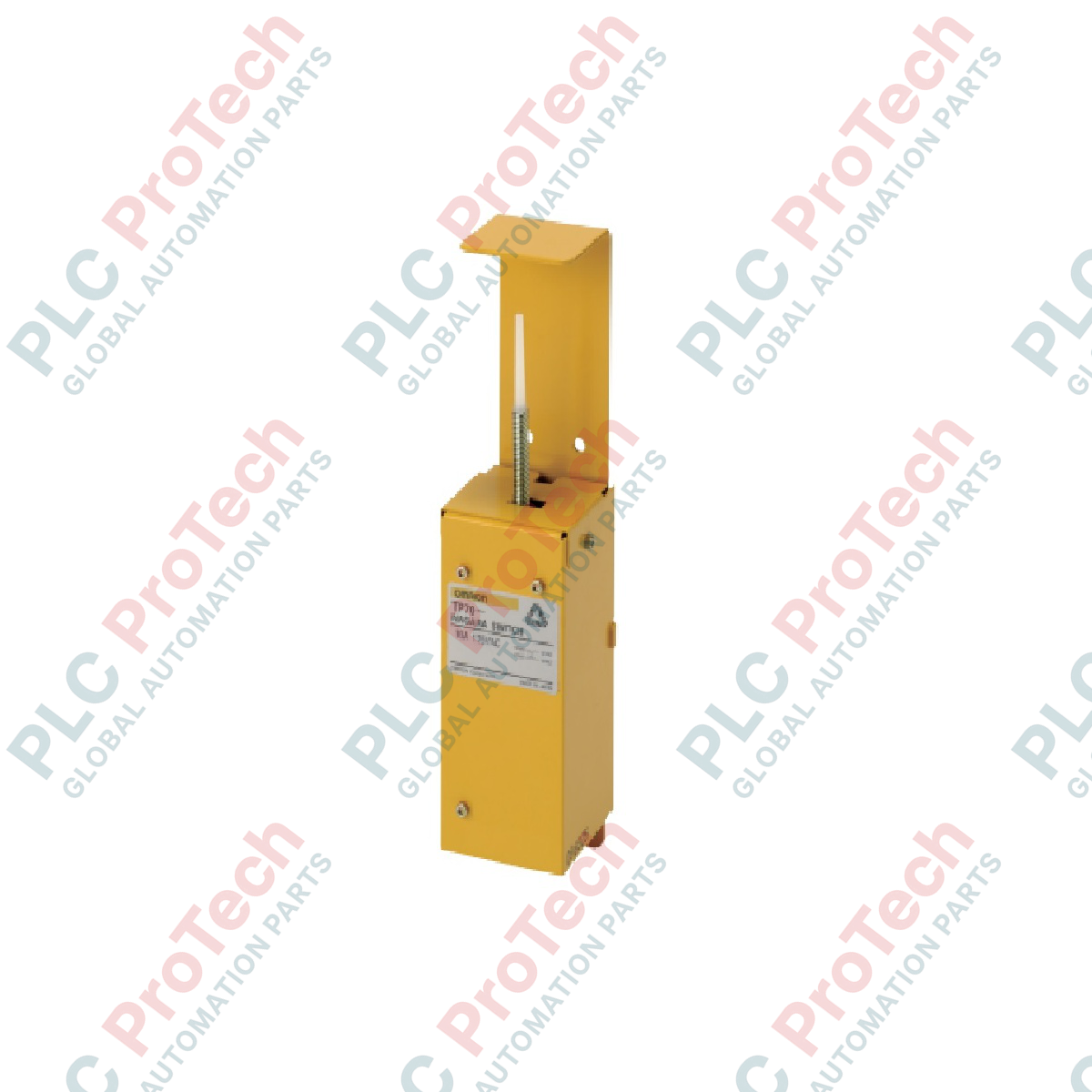

Der für robuste Förderbandsicherheit und die Positionsüberwachung von Industriemaschinen entwickelte Omron TP70-1S2 ist ein flexibler Schwerlast-Stabschalter für den Einsatz vor Ort, der mit einem trennbaren Not-Halt-Mechanismus ausgestattet ist. Dieser sicherheitsorientierte Schalter verwendet einen äußerst zuverlässigen integrierten Schaltkern Omron D4N-2187 und gewährleistet eine gleichbleibende Betätigung sowie zuverlässiges Öffnen der Kontakte in anspruchsvollen physischen Umgebungen.

Der integrierte Stabmechanismus ermöglicht eine Betätigung aus mehreren Richtungen und eignet sich daher besonders für Zugseilsysteme, Schutztüren oder die Erkennung von Grenzwertüberschreitungen an Förderbändern. Die trennbare Not-Halt-Funktion stellt sicher, dass ein physischer Eingriff den Sicherheitskreis sofort unterbricht und bei Wartungsarbeiten oder in Notfallsituationen eine lokale Trennung ermöglicht. Das Gerät verfügt über einen höhenverstellbaren Basismontagerahmen, der die Installationsausrichtung an Maschinen mit unterschiedlichen Profilen vereinfacht.

Merkmale

• Trennbarer Not-Halt: Ausgestattet mit einem integrierten Not-Halt-Schalter, der zur funktionalen Trennung abgenommen werden kann.
• Flexible Betätigung aus mehreren Richtungen: Die flexible Stahlstabkonstruktion ermöglicht eine zuverlässige Kontaktzustandsänderung bei unterschiedlichen Kraftrichtungen.
• Robuster Umweltschutz: Das Gehäuse mit Schutzart IP65 schützt die internen Schalterkomponenten vor dem Eindringen von Staub und Wasserstrahlen.
• Basismontage: Starre Basismontageeinheit mit Höhenverstellung zur Anpassung an die örtlichen strukturellen Gegebenheiten.
• Langlebiger Schaltkern: Verwendet das bewährte Schaltergehäuse Omron D4N-2187 mit Zwangsöffnungsmechanismus.

Anwendungen

• Schüttguttransport und Förderbandsysteme für große Entfernungen.
• Sicherheitsysteme für Not-Halt-Leitungen in Fertigungs- und Montageanlagen.
• Überwachung von Verfahrgrenzen und Sicherheitsbarrieren an Schwerlastmaschinen.
• Verpackungs-, Bergbau- und holzverarbeitende Maschinen.

Technische Daten

Installationsrichtlinien

Um bei der Einrichtung einen ordnungsgemäßen mechanischen Betrieb und die Einhaltung der Sicherheitsvorschriften zu gewährleisten, befolgen Sie die folgenden Installationsschritte:

• Ausrichtung bei der Montage: Verschrauben Sie die Grundplatte sicher mit einem starren Maschinenelement. Richten Sie den flexiblen Stab mithilfe der integrierten Höhenverstellung direkt auf den physischen Betätiger oder die Zugleitung aus.
• Verdrahtungssicherheit: Führen Sie die Steuerleitungen durch standardmäßige Rohrverschraubungen, um die Schutzart IP65 zu gewährleisten. Befestigen Sie die internen Leiter an den M3.5-Schraubklemmen und achten Sie auf das richtige Anzugsdrehmoment, um ein Lösen durch Vibrationen zu verhindern.
• Freiraum: Stellen Sie sicher, dass rund um den Bewegungsweg des flexiblen Stabs ausreichend Freiraum vorhanden ist, um eine versehentliche Betätigung durch bewegliche Maschinenteile zu verhindern.
• Systemprüfung: Führen Sie eine Funktionsprüfung sowohl des flexiblen Stabschaltermechanismus als auch des trennbaren Not-Halt-Schalters durch, um sicherzustellen, dass beide den Sicherheitskreis zuverlässig öffnen.
