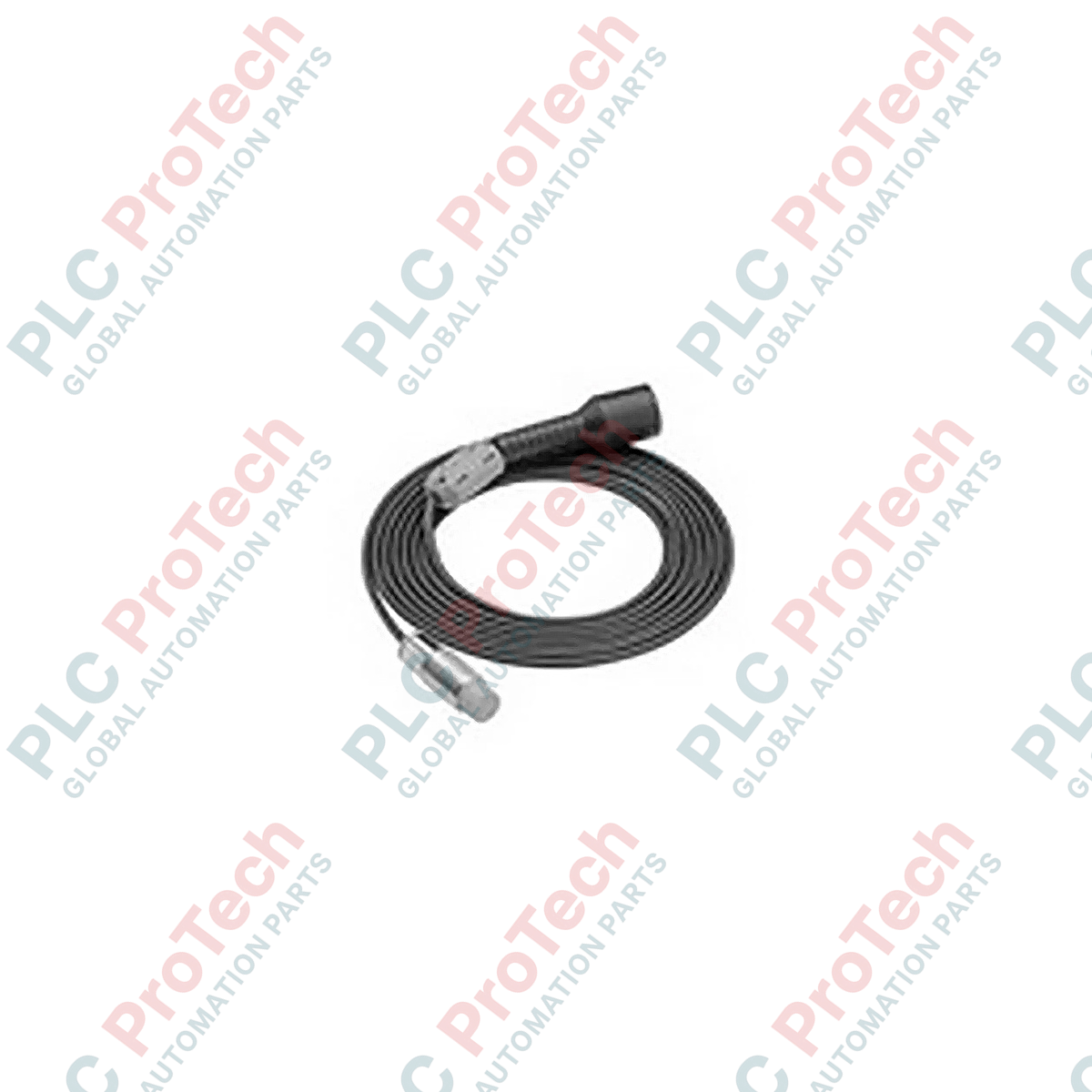

Omron V680-HS51 zylindrische Antenne der V680-Serie

SKU V680-HS51

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Omron

  • Produkt-Nr.: V680-HS51

  • Herkunftsland:Japan

  • Produkttyp: RFID-Lese-/Schreibantennen

  • Zahlung: T/T, Western Union

  • Gewicht: 1000g

  • Abmessungen: 160 mm x 160 mm x 60 mm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Dieser Omron V680-HS51 wurde für industrielle Radiofrequenz-Identifikationssysteme entwickelt und ist ein elektromagnetischer induktiver Lese-/Schreibkopf, der eine zuverlässige kontaktlose Datenübertragung in anspruchsvollen Fertigungsumgebungen ermöglicht. Die industrielle RFID-Antenne arbeitet im standardmäßigen Hochfrequenzband und verfügt über ein zylindrisches M12-Gehäuse für eine kompakte Montage direkt an automatisierten Maschinen bei beengten Platzverhältnissen. Das Gerät ist mit einem integrierten 2 Meter langen, hochflexiblen Koaxialkabel ausgestattet, das eine zuverlässige Signalübertragung und Verschleißfestigkeit im Dauerbetrieb gewährleistet. Dank seiner ölbeständigen Konstruktion in Industriequalität eignet sich das Gerät für raue Produktionshallen, Förderlinien und CNC-Bearbeitungszentren, in denen Werkstücke und Werkzeuge schnell und präzise identifiziert werden müssen.

Merkmale

  • Zylindrische Bauform M12: Das Gewindemetallgehäuse ermöglicht eine präzise Tiefeneinstellung und platzsparende Montage.
  • Integriertes Anschlusskabel: Das integrierte, 2 Meter lange, verlustarme Kabel ermöglicht den direkten Anschluss an kompatible Steuerungs- und Verstärkereinheiten.
  • Robuste Umgebungsabdichtung: Erfüllt die Schutzarten IP67 und IP67G (ölbeständig gemäß JIS C 0920) für den Einsatz in feuchten Umgebungen oder Bereichen mit viel Kühlmittel.
  • Hohe Störfestigkeit: Eine fortschrittliche Abschirmung minimiert Störungen durch umliegende Industriemotoren und Stromverteilungsnetze.
  • Großer Temperaturbereich: Zuverlässige Leistung von -10 degC bis 60 degC ohne Vereisung oder Leistungseinbußen.

Anwendungen

  • Automatisierte Werkstückverfolgung: Echtzeitidentifikation von Werkstückträgern und Paletten auf Förderlinien.
  • CNC-Werkzeugverwaltung: Automatische Verfolgung und Bestandsverwaltung von Werkzeugbaugruppen an Bearbeitungsspindeln.
  • Intralogistik und FTS: Positionszuordnung und Routenvalidierung für fahrerlose Transportsysteme.
  • Automobilmontagelinien: Komponentenverfolgung während des Schweißens, Lackierens und der Montage von Antriebssträngen.

Tabelle der technischen Daten

Parameter / Spezifikation Wert / Nennwert
Hersteller Omron Corporation
Modellnummer V680-HS51
Serie Industrielles RFID-System V680
Bauform Zylindrisch, mit M12 x 1,0-Gewinde
Betriebsfrequenz 13,56 MHz
Kabellänge 2 Meter
Umgebungstemperatur im Betrieb -10 °C bis 60 °C (ohne Eisbildung)
Umgebungstemperatur bei Lagerung -25 °C bis 75 °C (ohne Eisbildung)
Isolationswiderstand Mindestens 20 MOhm (bei 500 V DC) zwischen Kabelanschlüssen und Gehäuse
Stoßfestigkeit 1000 m/s² (ca. 100 G) in X-, Y- und Z-Richtung (jeweils 3-mal, insgesamt 18-mal)
Vibrationsfestigkeit 10 bis 2000 Hz, doppelte Amplitude von 1,5 mm bei einer Beschleunigung von 150 m/s², 10 Durchläufe in X-, Y- und Z-Richtung, jeweils 15 Minuten
Schutzart IP67 (IEC 60529), IP67G (ölbeständig gemäß JIS C 0920)
Kompatible Tag-Modelle V680-D1KPxx, V680-D2KFxx (abhängig von den Anforderungen an die Reichweite der Anwendung)
Versandgewicht (berechnet) 1,0 kg
Abmessungen der Verpackung (berechnet) 160 mm x 160 mm x 60 mm

Praktische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der V680-HS51 ist das besonders kompakte, mit M12-Gewinde versehene Modell der V680-Antennenfamilie. Für Anwendungen mit größerer Lese-/Schreibreichweite wählen Sie das Modell V680-HS52 mit M18-Gewinde oder das quadratische Modell V680-HS63. Diese Antenne lässt sich nahtlos an Standard-Steuerungsmodule der Serie V680 (wie den V680-CA5D01-V2) und über den Verstärker V680-HA11A an DeviceNet-/Ethernet-Schnittstellen anschließen. Achten Sie auf die Kompatibilität der Tag-Speichergrößen (1-kByte- gegenüber 2-kByte-/32-kByte-FRAM-Tags), da die Reichweite direkt von der Kombination aus Antenne und Tag abhängt.

Anwendungshinweise und technische Hinweise

Beim Einbau des M12-Antennenkopfs in Metallhalterungen ist ein ausschließlich nichtmetallischer Umgebungsbereich erforderlich, um eine Verstimmung der internen Spule zu verhindern. Die bündige Montage dieser Antenne in Eisenmetallen ohne den erforderlichen radialen Abstand (mindestens 10 mm empfohlen) verändert die Resonanzfrequenz und verringert die Lese-/Schreibreichweite erheblich. Ziehen Sie außerdem bei der Installation nicht an der Verbindungsstelle zwischen dem zylindrischen Kopf und dem Kabelmantel und belasten Sie diese nicht, damit die Wasser- und Öldichtigkeit erhalten bleibt.

Hinweise zur Inbetriebnahme & Verdrahtung

Um elektromagnetische Kopplung und Kommunikationsausfälle zu vermeiden, verlegen Sie das 2-Meter-Koaxialkabel der Antenne mit Abstand zu leistungsstarken Wechselstrommotorantrieben, Servoversorgungsleitungen und 480-V-Verteilungsleitungen. Wenn die Anwendung dynamische Bewegungen erfordert, darf das Kabel nicht unter seinen minimalen dynamischen Biegeradius von 30 mm gebogen werden. Befestigen Sie das Antennengewinde mit den mitgelieferten Messingmuttern und achten Sie darauf, ein Drehmoment von 10 N-m nicht zu überschreiten, damit das Gewinde nicht beschädigt wird oder das Innengehäuse reißt.

Installationsrichtlinien

KRITISCHER SICHERHEITSHINWEIS

Trennen Sie vor dem Anschließen oder Abziehen des Koaxialkabels der Antenne die Stromversorgung des RFID-Controller-/Verstärkersystems vollständig. Das Anschließen oder Abziehen der Antenne im laufenden Betrieb kann induktive Spannungsspitzen verursachen, die die empfindliche HF-Frontendstufe des Controllers dauerhaft beschädigen oder das interne Anpassungsnetzwerk der Antenne beeinträchtigen können.

1
Montageort vorbereiten: Bohren und schneiden Sie ein geeignetes M12-Gewinde oder bereiten Sie ein 12,5-mm-Durchgangsloch in einer nichtmagnetischen Tragplatte vor. Halten Sie um den Antennenkopf einen metallfreien Bereich gemäß den Inbetriebnahmehinweisen frei.
2
Positionieren und befestigen: Schrauben Sie den V680-HS51 in Position. Bringen Sie die mitgelieferten Befestigungsmuttern an und richten Sie die aktive Fläche der Antenne korrekt am Bewegungsweg des Tags aus. Ziehen Sie die Muttern mit einem maximalen Drehmoment von 10 N-m an.
3
Koaxialkabel verlegen: Verlegen Sie das integrierte 2-Meter-Kabel in dafür vorgesehenen Niederspannungskabelkanälen. Befestigen Sie es mit weichen Kabelbindern, ohne die Isolierung einzuklemmen oder zusammenzudrücken, und halten Sie die dynamischen Biegevorgaben strikt ein.
4
Anschlüsse fertigstellen: Stecken Sie den vorgesehenen Koaxialstecker in den Anschluss des Verstärkers oder Controllers der V680-Serie und achten Sie darauf, dass er vollständig eingesteckt und der Gewindesicherungsring handfest angezogen ist.

FAQ

Kann die Antenne V680-HS51 direkt in Metallstrukturen montiert werden?

Ja, aber direkter Kontakt mit Metalloberflächen verstimmt die Hochfrequenzantenne und verringert die Lese-/Schreibreichweite. Um Signalverluste zu vermeiden, ist um die aktive Sensorfläche ein radialer metallfreier Mindestabstand von 10 mm einzuhalten.

Welche Schutzart hat dieses Gerät gegen das Eindringen von Fremdkörpern und Wasser?

Diese zylindrische Antenne verfügt über die Schutzarten IP67 und IP67G (JIS C 0920, ölbeständig). Sie ist vollständig gegen das Eindringen von Staub, gegen Eintauchen in Wasser bis zu einer Tiefe von 1 Meter sowie gegen typische industrielle Maschinenkühlmittel und Schmierstoffe geschützt.

Welches maximale Drehmoment gilt für die Montagegewinde dieser Antenne?

Bei der Montage der V680-HS51 über ihr M12-Gewindemessinggehäuse darf das maximale Anzugsdrehmoment der Befestigungsmuttern 10 N-m nicht überschreiten, um Schäden an der internen Elektronik zu vermeiden.

Kann das integrierte 2-Meter-Kabel durchtrennt oder verlängert werden?

Es wird nicht empfohlen, das Hochfrequenz-Koaxialkabel zu verändern, zu spleißen oder zu verlängern. Dadurch ändert sich die Kabelkapazität und die HF-Anpassung wird beeinträchtigt, was zu Übertragungsfehlern und einer geringeren Lesereichweite führt.
