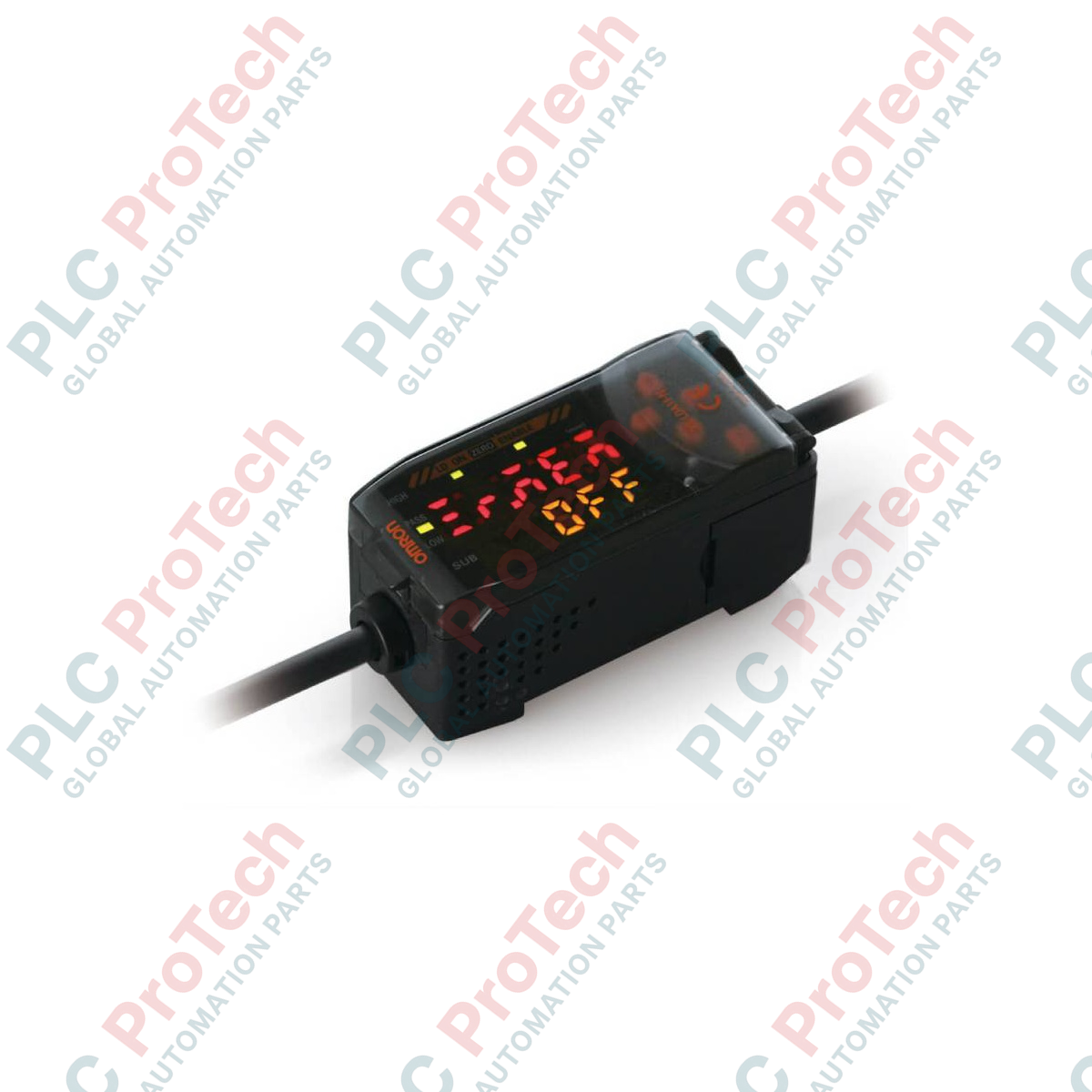

Omron ZX-LDA11-N 2M ZX Serie Laser-Sensorverstärkereinheit

Omron ZX-LDA11-N 2M ZX Serie Laser-Sensorverstärkereinheit

Nur noch 3 Artikel auf Lager verfügbar
  • Hersteller: Omron

  • Produkt-Nr.: ZX-LDA11-N 2M

  • Herkunftsland:Japan

  • Produkttyp: Laser-Sensor-Verstärkereinheiten

  • Zahlung: T/T, Western Union

  • Gewicht: 0g

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Menge
Vollständige Details anzeigen

Beschreibung

Entwickelt für hochgeschwindigkeits- und hochauflösende Verarbeitung in präzisen Wegmessanwendungen, koordiniert der Omron ZX-LDA11-N 2M die Eingaben des Lasersensors zu zuverlässigen industriellen Steuersignalen. Diese Premium-Verstärkereinheit verfügt über einen schnellen 150-Mikrosekunden-Messzyklus, der die Echtzeitverfolgung schneller Oberflächenänderungen, dynamischer Rundläufe und mikrofeiner Abmessungen ermöglicht. Betrieben mit einer 12 bis 24 VDC Stromversorgung unterstützt das Gerät vielseitige lineare Analogausgänge (sowohl Spannung als auch Stromschleifen) sowie standardmäßige NPN-Steuerausgänge und erleichtert so die nahtlose Integration in Hochgeschwindigkeits-SPS- und Industrie-PC-Erfassungssysteme.

Hauptmerkmale

  • Hochgeschwindigkeitsverarbeitung: Minimale Messperiode von 150 Mikrosekunden gewährleistet zuverlässige Erfassung transienter Oberflächenänderungen.
  • Duale lineare Ausgänge: Unterstützt sowohl 4 bis 20 mA Stromschleifen (max. 300 Ohm Last) als auch konfigurierbare Spannungsausgänge (plus/minus 4 V, plus/minus 5 V oder 1 bis 5 V).
  • Konfigurierbare Rauschfilterung: Wählbare digitale Durchschnittszählungen von 1 bis 4.096 zur Glättung von Signalfluktuationen in störungsreichen Umgebungen.
  • Robuster NPN-Festkörpfer-Ausgang: Entwickelt für schnelle Ansprechzeiten und hohe Schaltzyklen.
  • Vorkonfektioniertes 2m-Kabel: Massive Kupferleiter in einer robusten Schutzummantelung minimieren analoge Signalverluste über die Kabellänge.

Typische industrielle Anwendungen

  • Dynamische Rundlaufüberwachung: Überprüfung der Rund- und Exzentrizitätsabweichungen von Hochgeschwindigkeitsdrehachsen.
  • Dickenmessung: Echtzeit-Profilierung von kontinuierlichen Blech-, Papier- oder Kunststoffbahn-Extrusionen.
  • Halbleiterpositionierung: Präzise Höhenbestimmung und Kalibrierung der Wafer-Bühne.
  • Teileklassifikation: Hochgeschwindigkeits-Sortierung und Maßverifikation auf automatisierten Förderanlagen.

Technische Daten

Parameter Technischer Wert / Spezifikation
Hersteller Omron
Modellnummer ZX-LDA11-N 2M
Ausgangstyp NPN
Versorgungsspannung 12 bis 24 VDC plus/minus 10 %, Welligkeit (p-p): max. 10 %
Stromverbrauch Max. 140 mA (bei 24 VDC mit angeschlossenem Sensor)
Messperiode 150 Mikrosekunden
Einstellungen für Durchschnittszählung 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048 oder 4096
Linearer Stromausgang 4 bis 20 mA (Maximale Lastwiderstand: 300 Ohm)
Linearer Spannungsausgang plus/minus 4 V, plus/minus 5 V oder 1 bis 5 V (Impedanz: 100 Ohm)
Temperaturkennlinie Reflektierender Kopf: 0,01 % FS/°C; Durchstrahlender Kopf: 0,1 % FS/°C
Isolationswiderstand Mindestens 20 M-Ohm bei 500 VDC
Durchschlagsfestigkeit 1.000 VAC, 50/60 Hz für 1 Minute
Anschlussart Vormontiert (Standardkabel Länge: 2 Meter)
Gehäusematerialien Gehäuse: PBT (Polybutylenterephthalat); Abdeckung: Polycarbonat
Umgebungstemperatur im Betrieb 0 bis 50 °C (kein Vereisen oder Kondensation)
Umgebungsbetriebsfeuchtigkeit 35 % bis 85 % relative Luftfeuchtigkeit
Nettogewicht Ca. 0,35 kg

Empirische technische Erkenntnisse

Alternative Modelle & Kompatibilität

Der ZX-LDA11-N 2M verwendet NPN-Ausgangslogik. Wenn Ihr System Quelllogik benötigt, prüfen Sie die Kompatibilität und spezifizieren Sie stattdessen die ZX-LDA41-N (PNP)-Version. Dieses Gerät ist vollständig abwärtskompatibel mit den älteren Omron ZX-LD-Serie Sensorköpfen, überprüfen Sie jedoch immer die Firmware-Kompatibilität bei Integration mit älteren Herstellungsdaten.

Anwendungsfallen & technische Hinweise

Bei der Behebung von Submikronabweichungen beachten Sie, dass die Verwendung hoher digitaler Durchschnittszahlen (bis zu 4.096) eine mathematische Verzögerung verursacht. Zur Berechnung der Gesamtverzögerung multiplizieren Sie die Messperiode (150 Mikrosekunden) mit Ihrer gewählten Durchschnittszahl. Für Anwendungen mit schnellen Liniengeschwindigkeitsänderungen halten Sie die Durchschnittszahl so niedrig wie möglich, um Signalaliasing zu vermeiden.

Inbetriebnahme- & Verdrahtungstipps

Stellen Sie sicher, dass die 2 Meter lange Analogausgangsleitung fern von Hochleistungs-Wechselstromleitungen (AC) und Frequenzumrichtern (VFDs) verlegt wird, um elektromagnetische Störungen zu vermeiden. Erden Sie die Sensorabschirmung ordnungsgemäß am Steuerungsende, um das Rauschpegel unterhalb der analogen Schwelle Ihrer SPS-Karte zu halten.

Installationsrichtlinien

KRITISCHE WARNUNG:

Trennen Sie alle Hauptstromquellen, bevor Sie den Verstärker montieren oder den Laser-Sensorkopf anschließen. Das heiße Ein- oder Ausstecken des Sensorkopfs unter Last kann zu dauerhaften Schäden an den empfindlichen optoelektronischen Empfangskomponenten im System führen.

1

Montieren Sie die Verstärkereinheit sicher auf einer standardmäßigen 35-mm-DIN-Schiene. Stellen Sie sicher, dass auf beiden Seiten der Einheit ausreichend Platz für die konvektive Wärmeableitung bleibt.

2

Stecken Sie den Laser-Sensorkopfanschluss vorsichtig in die seitlich angebrachte Buchse am Verstärker, bis die mechanische Verriegelung einrastet.

3

Schließen Sie das vormontierte 2-m-Kabel gemäß den Standard-NPN-Verdrahtungskonventionen an: Blauer Draht an 0 VDC, brauner Draht an +12/24 VDC und schwarze/rosa Drähte jeweils an die entsprechenden NPN-Last- und Analog-Eingänge.

4

Schalten Sie die Einheit ein und verwenden Sie die integrierten Display-Tastaturen, um die erforderlichen Durchschnittszähleinstellungen zu konfigurieren und die linearen Analogausgänge zu skalieren.

Loading product navigation…

What is the primary difference between ZX-LDA11-N and ZX-LDA41-N?

The ZX-LDA11-N features NPN control outputs, while the ZX-LDA41-N uses PNP control outputs. Select the model that matches your system PLC input card requirements.

How does increasing the average count affect response times?

The base sampling period is 150 microseconds. Setting a higher average count (e.g., 1024 or 4096) smooths signal noise but introduces a proportional delay into your measurement feedback loop.

What are the configuration options for the linear output?

The amplifier supports both a current output of 4 to 20 mA (with a maximum load resistance of 300 Ohms) and multiple voltage ranges: plus/minus 4 V, plus/minus 5 V, and 1 to 5 V.

Can I hot-plug the sensor head while the amplifier is powered?

No. Connecting or disconnecting the laser sensor head while power is applied can cause permanent voltage-spike damage to the receiving optics of the system.
