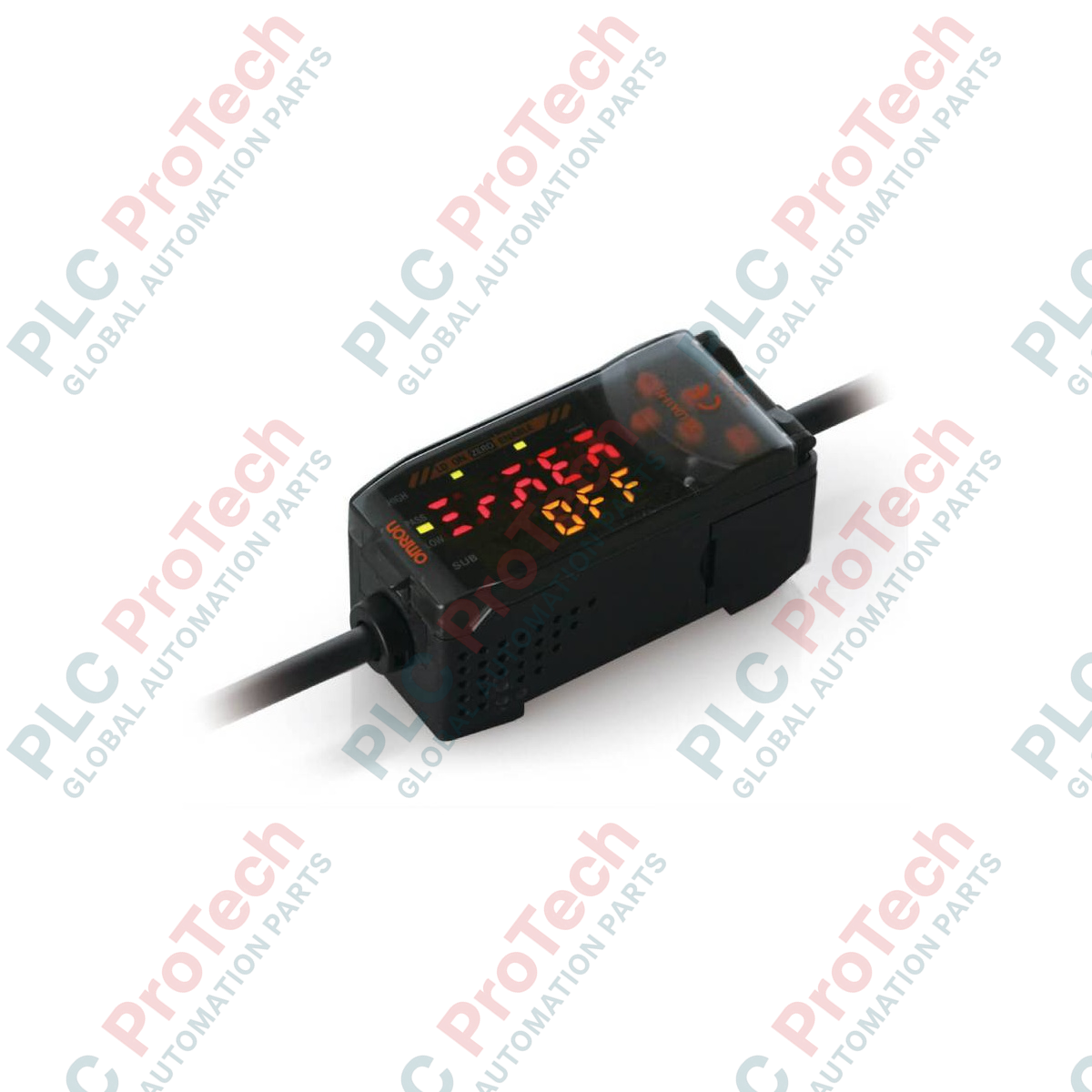

Omron ZX-LDA11 Verstärkereinheit der ZX-Serie

SKU ZX-LDA11

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Omron

  • Produkt-Nr.: ZX-LDA11

  • Herkunftsland:Japan

  • Produkttyp: Verstärkereinheiten

  • Zahlung: T/T, Western Union

  • Gewicht: 350g

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Der ZX-LDA11 vereint hohe Auflösung und flexible Konfiguration in industriellen Messnetzwerken und fungiert innerhalb der Plattform der Omron ZX-Serie als leistungsstarke NPN-Verstärkereinheit. Dieser Sensorverstärker übernimmt die für Weg- und Messanwendungen erforderliche Signalverarbeitung und führt schnelle Abtastungen sowie lineare Signalumwandlungen der angeschlossenen Sensorköpfe durch. Er verbindet die Rohmesswerte optischer und induktiver Sensorköpfe mit standardmäßigen Steuerungssystemen wie SPS und speziellen Positioniermodulen.

Das Gerät wurde für präzise industrielle Prüfungen entwickelt und verfügt über robuste Analogausgänge für Strom und Spannung sowie eine konfigurierbare digitale Mittelwertbildung, um die Messstabilität unter wechselnden Bedingungen zu optimieren. Das Modul ist vollständig mit den Reflexions- und Einweglichtschranken-Sensorköpfen der ZX-Serie kompatibel und ermöglicht so präzise Positionierung, Dickenmessung und Oberflächenprofilanalyse in automatisierten Produktionslinien.

Merkmale

  • Schnelle Reaktionszeit: Die kurze Abtastzeit von 150 Mikrosekunden ermöglicht eine dynamische Echtzeitverfolgung.
  • Zwei lineare Ausgänge: Unterstützt gleichzeitige Stromausgänge (4 bis 20 mA) und Spannungsausgänge (±4 V, ±5 V oder 1 bis 5 V) für eine flexible Systemintegration.
  • Konfigurierbare Mittelwertbildung: Der integrierte digitale Filter unterstützt Einstellungen für die Anzahl der Mittelungszyklen von 1 bis 4.096, um Umgebungsrauschen zu unterdrücken.
  • NPN-Ausgangslogik: Für die nahtlose Verbindung mit standardmäßigen NPN-kompatiblen industriellen Eingangsmodulen und Steuerungen ausgelegt.
  • Robuste Bauweise: Das widerstandsfähige Gehäuse aus Polybutylenterephthalat (PBT) und die Polycarbonatabdeckung halten anspruchsvollen Industrieumgebungen stand.

Anwendungen

  • Präzise Positionierung elektronischer Bauteile und Höhenmessung.
  • Überwachung der Materialstärke bei der Metallbearbeitung und Kunststoffextrusion.
  • Prüfung von Oberflächenebenheit und Profilen in der Automobilmontage.
  • Hochgeschwindigkeits-Ausrichtungssteuerung für Verpackungs- und Sortieranlagen.

Technische Daten

Hersteller Omron
Modell-/Teilenummer ZX-LDA11
Serie ZX-Serie
Produkttyp Verstärkereinheit
Ausgangstyp NPN
Versorgungsspannung 12 bis 24 V DC ±10 % (Restwelligkeit Spitze-Spitze: max. 10 %)
Stromaufnahme Max. 140 mA (bei 24 V DC mit angeschlossenem Sensorkopf)
Abtastintervall 150 Mikrosekunden (us)
Einstellungen für die Mittelungsanzahl 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048 oder 4096
Linearer Ausgang (Strom) 4 bis 20 mA / Endwert (max. Lastwiderstand: 300 Ohm)
Linearer Ausgang (Spannung) ±4 V, ±5 V, 1 bis 5 V (Ausgangsimpedanz: 100 Ohm)
Temperaturkennwert (Reflexion) 0,01 % FS/°C (bei Anschluss an einen Reflexions-Sensorkopf)
Temperaturkennwert (Durchlicht) 0,1 % FS/°C (bei Anschluss an einen Durchlicht-Sensorkopf)
Umgebungstemperatur im Betrieb 0 bis 50 °C (ohne Vereisung oder Kondensation)
Umgebungstemperatur bei Lagerung -15 bis 60 °C (ohne Vereisung oder Kondensation)
Betriebs-/Lagerluftfeuchtigkeit 35 % bis 85 % relative Luftfeuchtigkeit (nicht kondensierend)
Isolationswiderstand Mind. 20 MOhm bei 500 V DC
Spannungsfestigkeit 1.000 V AC, 50/60 Hz für 1 Minute
Anschlussart Vorkonfektioniert (Standardkabellänge: 2 m)
Materialausführung Gehäuse: PBT (Polybutylenterephthalat), Abdeckung: Polycarbonat
Gewicht Ca. 0,35 kg

Installationsrichtlinien

  • Montage: Montieren Sie das Gerät auf einer genormten 35-mm-DIN-Schiene in einem sauberen, vibrationsfreien Schaltschrank.
  • Verdrahtungsisolation: Verlegen Sie das 2 m lange vorkonfektionierte Kabel getrennt von Hochspannungsleitungen, Stromkabeln und Motorantriebsleitungen, um elektromagnetische Störungen zu vermeiden.
  • Erdung: Stellen Sie sicher, dass die Montageschiene und die Abschirmung des Sensorkopfs sicher an einem einzigen Punkt geerdet sind, um die Messgenauigkeit zu gewährleisten.
  • Umgebungsbedingungen: Vermeiden Sie die Installation in Umgebungen mit direkter Einwirkung von Wasser, Öl oder korrosiven Gasen, und stellen Sie sicher, dass die Umgebungstemperatur zwischen 0 und 50 °C liegt.

FAQ

Wie groß ist die Ansprechzeit oder Abtastperiode des Omron ZX-LDA11?

Der ZX-LDA11 bietet eine schnelle Abtastperiode von 150 Mikrosekunden (us) und kann dadurch sich schnell bewegende Ziele in dynamischen Industrieprozessen verfolgen.

Welche Arten von Analogausgängen bietet der ZX-LDA11?

Er bietet zwei lineare Ausgänge: einen Stromausgang von 4 bis 20 mA (mit einem maximalen Lastwiderstand von 300 Ohm) und einen Spannungsausgang von plus/minus 4 V, plus/minus 5 V oder 1 bis 5 V (mit einer Ausgangsimpedanz von 100 Ohm).

Ist der ZX-LDA11 mit PNP-Steuerungen kompatibel?

Nein, der ZX-LDA11 ist ein Verstärkermodul mit NPN-Ausgang. Stellen Sie sicher, dass Ihre SPS oder Steuerungseingangskarte für den Empfang von NPN-Signalen konfiguriert ist.

Welche Sensorköpfe können an dieses Verstärkermodul angeschlossen werden?

Der ZX-LDA11 ist für den Anschluss an Sensorköpfe der Omron ZX-Serie ausgelegt und unterstützt sowohl optische als auch Lasermesskonfigurationen mit Reflexions- und Durchstrahlverfahren.
