Omron

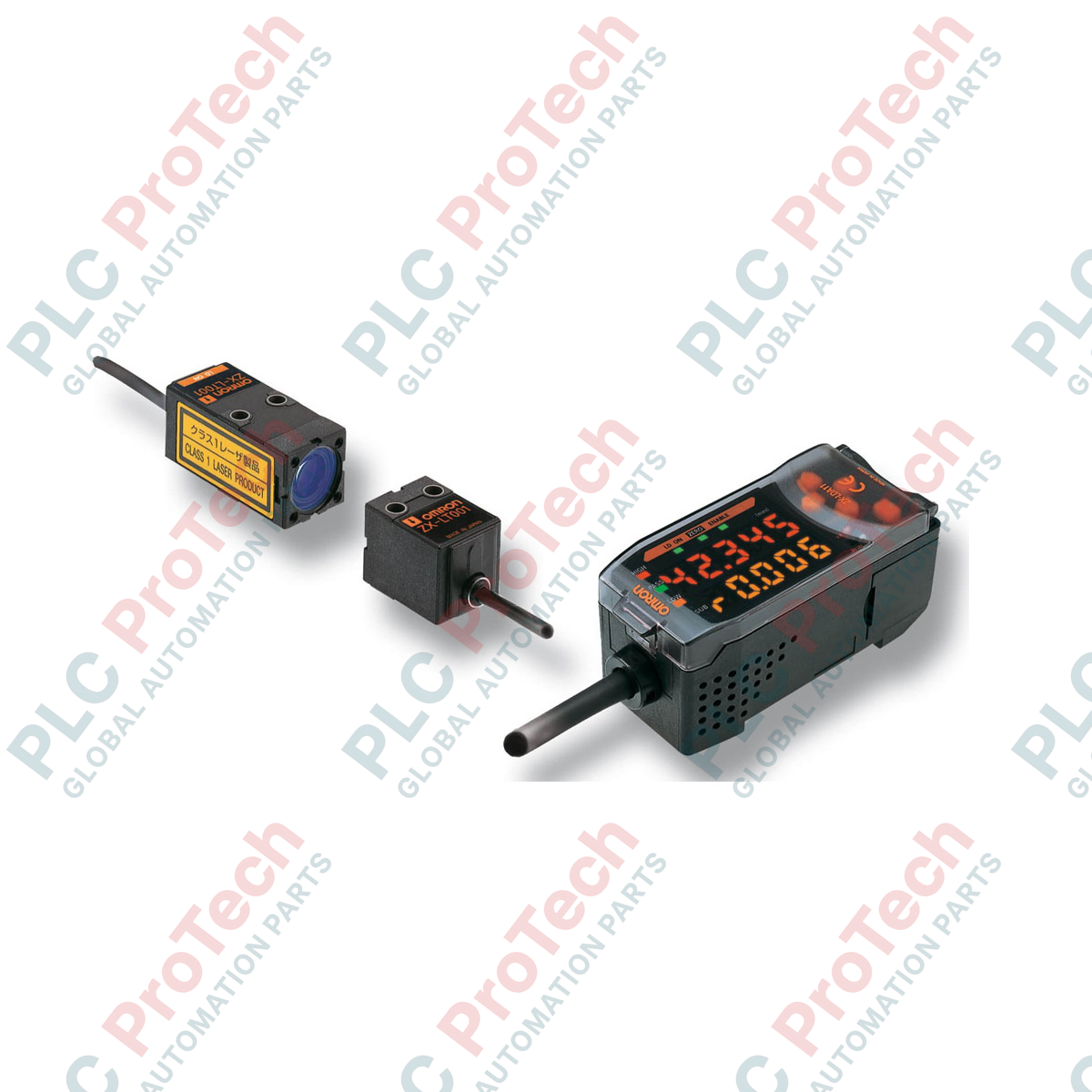

Omron ZX-LT005 Sensorkopf der ZX-Serie (Durchstrahlprinzip)

SKU ZX-LT005

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: Omron

  • Produkt-Nr.: ZX-LT005

  • Herkunftsland:Japan

  • Produkttyp: Lasersensorköpfe

  • Zahlung: T/T, Western Union

  • Gewicht: 220g

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Die präzise Maßmessung und Positionierung werden mit dem Durchstrahl-Lasersensorkopf Omron ZX-LT005 optimal umgesetzt. Dieser optische Mikrometerkopf arbeitet auf der leistungsstarken ZX-Serienplattform und verwendet einen Halbleiterlaser-Sender mit sichtbarem Licht und einem speziellen Empfänger, um ein hochfokussiertes Messfeld zu erzeugen. Diese Konfiguration ermöglicht eine außergewöhnliche Empfindlichkeit bei der Erkennung kleinster Bauteile, der Messung von Außendurchmessern und der Kontrolle von Materialkanten in automatisierten Montage- und Prüfprozessen.

Für Hochgeschwindigkeits-Industrieanlagen entwickelt, bietet der ZX-LT005-Sensorkopf eine konstante Messbreite von 5 mm mit minimaler Abweichung unter wechselnden Umgebungsbedingungen. Sein robustes Design umfasst ein Gehäuse aus Polyetherimid und hochwertige optische Glasabdeckungen, die über lange Betriebszyklen hinweg die optische Ausrichtung und mechanische Stabilität gewährleisten.

Merkmale

  • Verwendet eine hochpräzise Halbleiterlaserlichtquelle mit sichtbarem Licht und einer Wellenlänge von 650 nm.
  • Entspricht der Lasersicherheitsnorm gemäß den Richtlinien der JIS-Klasse 1 und gewährleistet bei normalem Betrieb eine sichere Arbeitsumgebung.
  • Bietet eine flache Messbreite von 5 mm für hochpräzise Kantenerkennung, Durchmesserprüfung und Spaltbreitenanalyse.
  • Wird mit einem robusten Anschlussrelais und einem standardmäßigen 500-mm-Anschlusskabel geliefert.
  • Kompatibel mit speziellen Verlängerungskabeln, um die funktionale Übertragungsreichweite auf bis zu 10 Meter zu erweitern.
  • Hohe thermische Stabilität mit einer Temperaturkennlinie von nur 0,2 % FS/°C.

Anwendungen

  • Inline-Messung des Außendurchmessers von Drähten, Schläuchen und medizinischen Rohrleitungen.
  • Hochgeschwindigkeitsregelung und -verfolgung von Kanten in kontinuierlichen Folienbahnführungssystemen.
  • Präzise Bemaßung, Prüfung und Positionierung elektronischer Bauteile und Halbleiter-Leadframes.
  • Prüfung von Spalt- und Schlitzmaßen an präzisionsgefrästen CNC-Metallteilen.

Technische Daten

HerstellerArtikelnummer / ModellSerieOptisches SystemLichtquelleLaserklasseMaximale AusgangsleistungMessbreiteTemperaturkennwertUmgebungsbeleuchtungUmgebungstemperatur im BetriebUmgebungstemperatur bei LagerungSchutzartAnschlussmethodeMaximale VerlängerungslängeGehäusematerialGewicht
Omron
ZX-LT005
ZX-Serie
Durchstrahlungs-Mikrometertyp
Halbleiterlaser mit sichtbarem Licht (Wellenlänge: 650 nm)
JIS-Klasse 1
Max. 0,35 mW
5 mm
0,2 % FS/°C
Glühlampe: max. 10.000 lx (auf der Lichtempfangsseite)
0 bis 50 °C (ohne Vereisung oder Kondensation)
-25 bis 70 °C (ohne Vereisung oder Kondensation)
IEC 60529 IP40
Steckverbinder (Standardkabellänge: 500 mm)
Mit speziellen Verlängerungskabeln auf bis zu 10 m verlängerbar
Polyetherimid (Gehäuse), Polycarbonat (Gehäusedeckel), Glas (Geräteabdeckung)
Ca. 0,22 kg

Anschlüsse und Schnittstellen

Schnittstellentyp Spezifikation / Funktion
Integriertes Kabel 500 mm langes flexibles Kabel mit Schnelltrennsteckverbinder
Verlängerungsoption Geeignet für spezielle Verlängerungskabel mit geringer Dämpfung bis zu 10 Metern
Empfängeranschluss Direkte Steckverbindung mit der entsprechenden Verstärkereinheit der ZX-Serie

Installationshinweise

  • Optische Ausrichtung: Sicherstellen, dass Sender- und Empfängerkopf fest montiert und parallel ausgerichtet sind. Jede Winkelabweichung wirkt sich direkt auf die Messgenauigkeit und die Linearität des Systems aus.
  • Reinigung: Die optischen Glasabdeckungen frei von Staub, Öl und Feuchtigkeit halten. Bei Bedarf ausschließlich ein nicht scheuerndes Optiktuch und Isopropylalkohol verwenden.
  • Verdrahtung: Das Sensorkabel getrennt von Hochspannungsleitungen oder Stromleitungen für Frequenzumrichter verlegen, um elektromagnetische Störungen auszuschließen.
  • Umgebungsbedingungen: Nicht in Umgebungen mit direktem Spritzwasser oder hoher Luftfeuchtigkeit installieren, da sich sonst Kondenswasser auf den optischen Linsen bilden kann.

Konformität und Zertifizierungen

  • Laserprodukt der JIS-Klasse 1
  • IEC 60825-1 Klasse 1 konform
  • CE-Kennzeichnung konform (bei Anschluss an konforme Verstärkereinheiten der ZX-Serie)

FAQ

Welcher Laserklassifizierung entspricht der Sensorkopf Omron ZX-LT005?

Der ZX-LT005 verwendet einen sichtbaren Halbleiterlaser mit einer Wellenlänge von 650 nm, der gemäß JIS als Klasse 1 eingestuft ist und unter den üblichen industriellen Arbeitsbedingungen einen sicheren Betrieb ermöglicht.

Wie groß ist die maximale Messbreite dieses optischen Sensorkopfs?

Der Durchlicht-Sensorkopf Omron ZX-LT005 verfügt über ein flaches, paralleles Messfeld mit einer Breite von 5 mm.

Kann ich das standardmäßige Anschlusskabel verlängern?

Ja. Der Sensorkopf wird standardmäßig mit einem 500 mm langen Anschluss-Relaiskabel geliefert. Mit den speziellen Verlängerungskabeln von Omron kann es auf eine maximale Länge von 10 Metern verlängert werden.

Aus welchen Materialien besteht der ZX-LT005?

Das Gerätegehäuse besteht aus robustem Polyetherimid, die Gehäuseabdeckung aus Polycarbonat und die Abdeckungen der optischen Einheit aus Präzisionsglas.

Welche Schutzart gegen das Eindringen von Fremdkörpern und Wasser hat der ZX-LT005?

Der Sensorkopf ZX-LT005 erfüllt die Schutzart IP40 gemäß IEC 60529.
