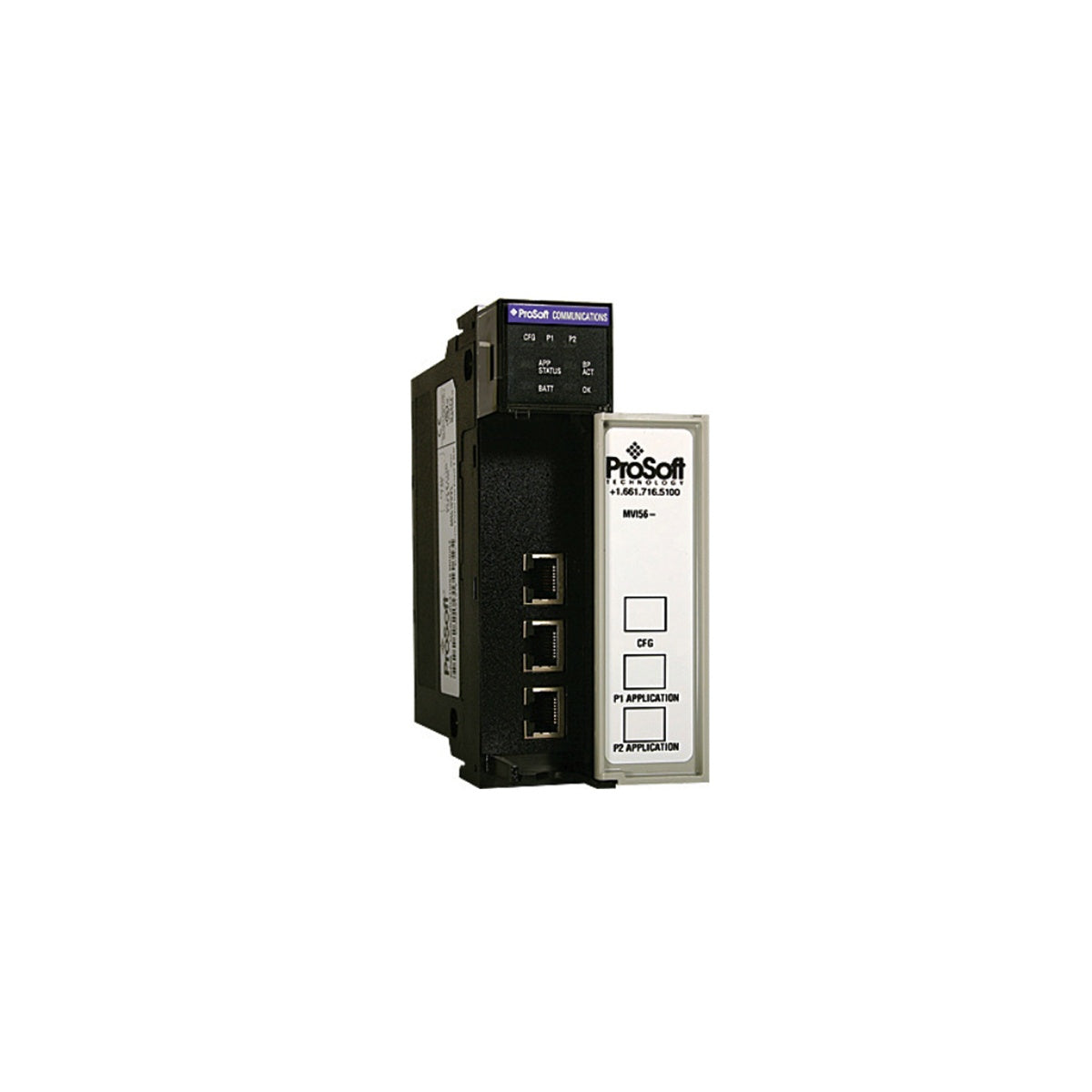

ProSoft MVI56-MCM Modbus-Kommunikationsmodul

SKU MVI56-MCM

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: ProSoft
Produkt-Nr.: MVI56-MCM
Herkunftsland:Vereinigte Staaten
Produkttyp: Modbus-Kommunikationsmodule
Zahlung: T/T, Western Union
Gewicht: 3000g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Die Integration der seriellen Modbus-Konnektivität in Rockwell-Automation-ControlLogix-Systeme wird durch das Modbus-Master/Slave-Kommunikationsmodul MVI56-MCM vereinfacht. Dieses leistungsstarke, rückwandplatinenkompatible Modul ermöglicht ControlLogix-Prozessoren die nahtlose Kommunikation über die Protokolle Modbus RTU und Modbus ASCII. Im Master- oder Slave-Betrieb ermöglicht das Modul eine direkte Hochgeschwindigkeitsdatenübertragung über die ControlLogix-Rückwandplatine, macht externe Protokoll-Gateways überflüssig und optimiert industrielle Automatisierungsnetzwerke.

Das MVI56-MCM verfügt über zwei unabhängige serielle Ports und bietet dadurch äußerst flexible Konfigurationsmöglichkeiten für komplexe Netzwerke mit mehreren Geräten. Durch die Verwendung benutzerdefinierter Datentabellen und eines dedizierten Systemspeichers ermöglicht es eine zuverlässige übergeordnete Steuerung und Datenerfassung in verschiedenen industriellen Umgebungen.

Funktionen

Direkte Steckplatzkompatibilität mit Rockwell-Automation-ControlLogix-Chassis.
Zwei unabhängige Kommunikationsports, die als Modbus-Master oder Modbus-Slave konfiguriert werden können.
Unterstützt sowohl die Übertragungsmodi Modbus RTU als auch Modbus ASCII.
Konfigurierbare Parameter für Baudraten, Parität, Datenbits und Stoppbits pro Port.
Datenübertragung über die E/A-Verbindung zum ControlLogix-Prozessor für eine schnelle Synchronisierung.
Diagnose- und Statusverfolgungsdaten, die direkt im Prozessorspeicher verfügbar sind.

Anwendungen

SCADA- und HMI-Integration mit industriellen Feldgeräten.
Überwachung der Stromversorgung, Messung und Management der Energieverteilung.
Koordination und Überwachung von Frequenzumrichtern (VFDs) und Motorsteuerungen.
Schnittstelle für Remote Telemetry Units (RTU) und Aggregation von Daten aus Durchflussrechnern.
Automatisierung von Anlagen der chemischen Verarbeitung, der Öl- und Gasindustrie sowie der Wasser- und Abwasseraufbereitung.

Technische Spezifikationen

Hersteller	ProSoft Technology
Modell-/Teilenummer	MVI56-MCM
Produkttyp	Modbus-Kommunikationsmodul
Plattformkompatibilität	ControlLogix-Chassis
Stromaufnahme über die Rückwandplatine	800 mA bei 5 VDC, 3 mA bei 24 VDC
Betriebstemperatur	0 bis 60 °C (32 bis 140 °F)
Lagertemperatur	-40 bis 85 °C (-40 bis 185 °F)
Relative Luftfeuchtigkeit	5 % bis 95 % (nicht kondensierend)
Stoß (in Betrieb)	30 g
Stoß (außer Betrieb)	50 g
Vibration	5 g bei 10 bis 150 Hz
Ungefähres Versandgewicht	3 kg

Installationsrichtlinien

Vergewissern Sie sich vor der Installation des Moduls, dass die Stromversorgung des ControlLogix-Chassis vollständig ausgeschaltet ist. Setzen Sie das MVI56-MCM in einen beliebigen freien Steckplatz des Chassis ein und achten Sie darauf, dass die Anschlussstifte des Moduls exakt mit der Rückwandplatine ausgerichtet sind. Befestigen Sie das Modul, indem Sie die Befestigungsschrauben festziehen.

Um elektrische Störungen zu verhindern und die Integrität der Kommunikation zu gewährleisten, verwenden Sie für alle seriellen RS-232-, RS-422- oder RS-485-Verbindungen hochwertige geschirmte Twisted-Pair-Kabel und stellen Sie sicher, dass der Schirm ordnungsgemäß an einem einzigen Punkt geerdet ist.

FAQ

Was ist die Hauptfunktion des ProSoft MVI56-MCM-Moduls?

Das MVI56-MCM ermöglicht es Rockwell Automation ControlLogix-Prozessoren, mit Modbus-RTU-/ASCII-Feldgeräten zu kommunizieren, indem es direkt über die ControlLogix-Backplane als Modbus-Master oder -Slave fungiert.

Können beide seriellen Ports des MVI56-MCM gleichzeitig unterschiedliche Protokolle ausführen?

Ja, beide Ports sind vollständig unabhängig und können einzeln für Modbus RTU oder ASCII konfiguriert sowie entweder auf den Master- oder Slave-Modus eingestellt werden.

Welche Stromversorgungsanforderungen gelten für dieses Modul?

Das MVI56-MCM bezieht seine Stromversorgung direkt von der ControlLogix-Backplane und benötigt 800 mA bei 5 VDC sowie 3 mA bei 24 VDC.

Benötigt das MVI56-MCM externe Konfigurationssoftware?

Die Konfiguration erfolgt in der Regel über die Standard-Programmierumgebungen RSLogix 5000 / Studio 5000 mithilfe der bereitgestellten Add-On Instructions (AOI) oder einer Beispiel-Leiterlogik.
