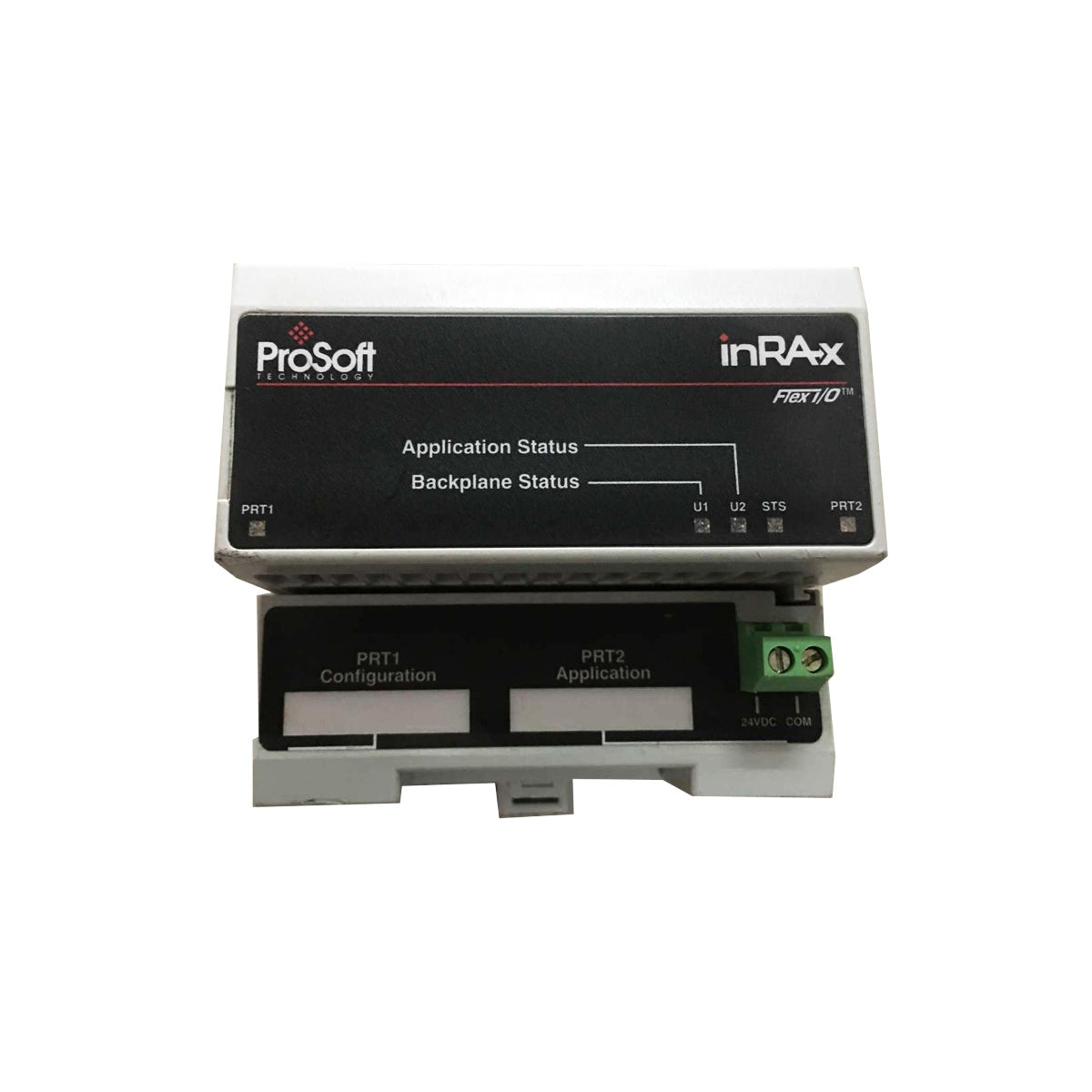

ProSoft MVI94-MCM MVI94 Modbus-Master/Slave-Kommunikationsmodul

Beschreibung

Die direkte Integration der seriellen Modbus-Konnektivität in Allen-Bradley-1794-FLEX-I/O-Systeme wird effizient mit dem Kommunikationsmodul MVI94-MCM erreicht. Dieses Modul dient als Brücke zwischen dem Modbus-Protokoll und der Rockwell-Automation-Backplane und ermöglicht einem Hostprozessor die nahtlose Verbindung mit Telemetriegeräten im Feld, SCADA-Systemen, Instrumenten und SPS-basierten Netzwerken. Das MVI94-MCM arbeitet entweder als Modbus-Master oder als Modbus-Slave und bietet vielseitige Optionen für die Netzwerkkonfiguration komplexer industrieller Systeme.

Das Modul belegt einen einzelnen Steckplatz in der 1794-Backplane und stellt über serielle Kommunikation eine zuverlässige Kommunikationsverbindung bereit. Es verfügt über eine optische Trennung zum Schutz empfindlicher Steuergeräte vor elektrischen Störungen und Gefahren durch Erdschleifen. Systemkonfiguration und Wartung werden durch einen dedizierten seriellen Port mit Hardware-Handshake vereinfacht, während die Anwendungskommunikation über einen sekundären, per Jumper auswählbaren Port erfolgt.

Funktionen

• FLEX-I/O-Kompatibilität: Wird direkt in jeden standardmäßigen Allen-Bradley-1794-Backplane-Steckplatz installiert.
• Dual-Port-Architektur: Bietet einen dedizierten seriellen Konfigurationsport (PRT1) und einen seriellen Multi-Protokoll-Anwendungsport (PRT2).
• Vielseitige Protokollunterstützung: Als Modbus-Master- oder Modbus-Slave-Gerät konfigurierbar.
• Robuste galvanische Trennung: Der serielle Anwendungsport verfügt über eine optische Trennung mit 500 V zwischen Backplane und Port, um die Ausbreitung elektrischer Störungen zu verhindern.
• Wählbare physische Schnittstelle: Über Jumper auswählbare Konfigurationen am Anwendungsport unterstützen die Kommunikationsstandards RS-232, RS-422 und RS-485.
• Diagnoseanzeigen: LEDs zeigen den Modulstatus, die Backplane-Datenübertragung, den Anwendungsstatus und die Aktivität der Kommunikation über den aktiven seriellen Port an.

Anwendungen

• Integration von SCADA- und Telemetrieschnittstellen in Öl- und Gaspipelines.
• Überwachung der Energieverteilung und Automatisierung elektrischer Umspannwerke.
• Koordination von dezentralen RTUs in der Wasser- und Abwasserwirtschaft.
• Vernetzung von SPS und DCS zwischen Systemen in chemischen Prozessanlagen.

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Montage der Klemmenbasis: Montieren Sie das Modul sicher auf einer kompatiblen 1794-Klemmenbasiseinheit, bevor Sie die Rückwandplatine mit Strom versorgen.
• Jumper-Einstellungen: Stellen Sie sicher, dass die Hardware-Jumper auf der Seitenabdeckung des Moduls vor der Montage und Inbetriebnahme korrekt für die gewünschte physikalische Schnittstelle (RS-232, RS-422 oder RS-485) konfiguriert sind.
• Verdrahtung der externen Stromversorgung: Schließen Sie eine stabile externe 12- bis 24-VDC-Stromquelle an die vorgesehenen Anschlüsse der Klemmenbasis an, um die Transceiver-Schaltkreise mit Strom zu versorgen.
• Erdung: Für eine optimale optische Isolation und Rauschreduzierung müssen die Klemmenbasis und das Gehäuse ordnungsgemäß mit einer niederimpedanten Erdung verbunden sein.
