Rosemount 8800DF120SA1N7D1E1I1M5C4CN7Q4Q8 8800D Wirbeldurchflussmesser

Beschreibung

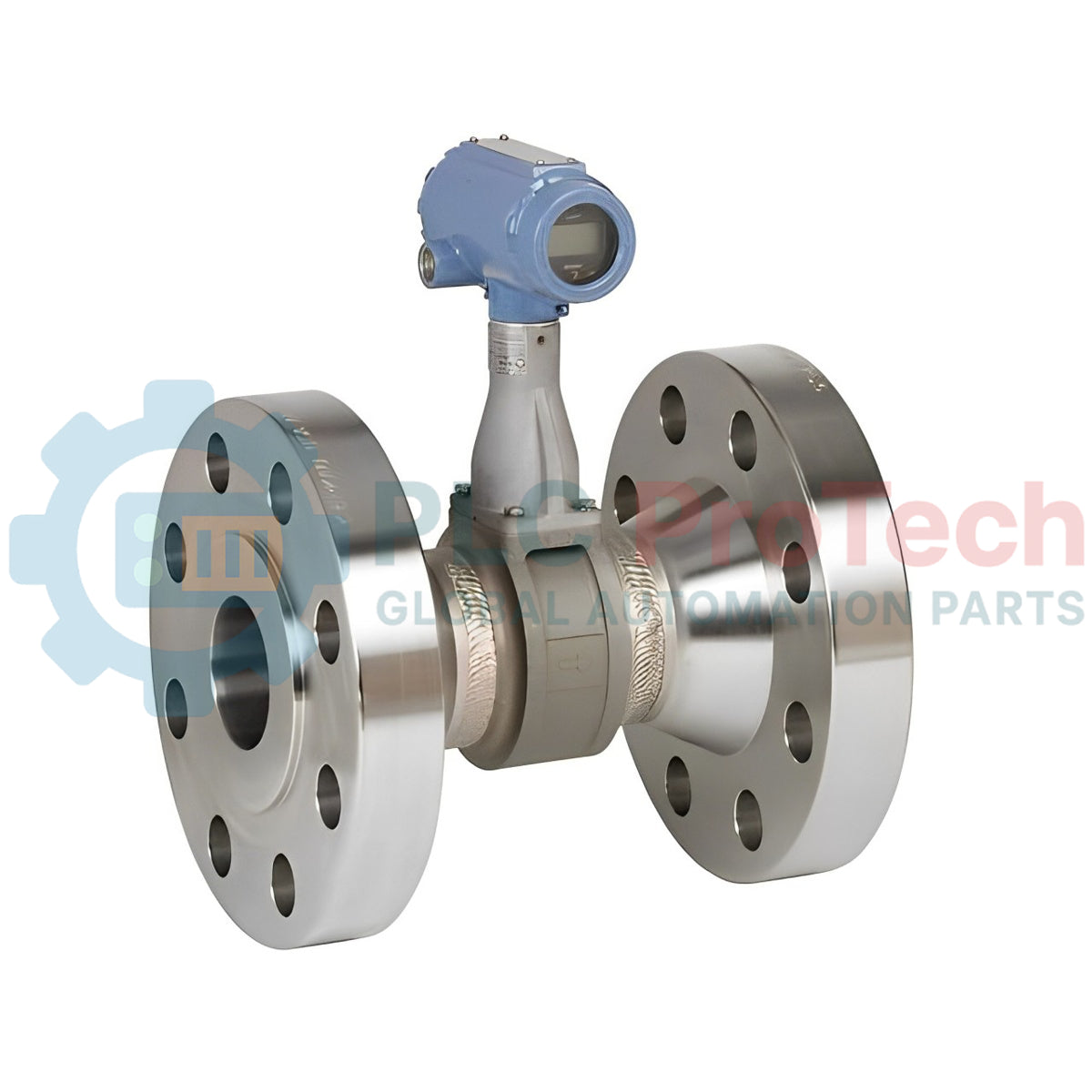

Der Rosemount 8800DF120SA1N7D1E1I1M5C4CN7Q4Q8 wurde für hochzuverlässige Messungen von Dampf-, Flüssigkeits- und Gasdurchfluss entwickelt und ist ein industrieller Inline-Wirbeldurchflussmesser mit einer verstopfungsfreien Sensorkonstruktion, die Impulsleitungen und potenzielle Leckstellen überflüssig macht. Diese spezielle Konfiguration verfügt über ein massives 12-Zoll-Gehäuse (300 mm) mit Flansch, gefertigt aus robustem CF-3M-Gussedelstahl sowie medienberührten Bauteilen aus geschmiedetem Edelstahl 316, und ist für anspruchsvolle industrielle Prozessumgebungen ausgelegt.

Das System ist mit digitaler 4–20-mA-Elektronik ausgestattet, die das HART-Kommunikationsprotokoll verwendet und eine nahtlose Diagnoseüberwachung und Konfiguration ermöglicht. Für eine klare Ablesbarkeit vor Ort ist eine gut sichtbare M5-LCD-Anzeige direkt in das robuste Edelstahlgehäuse des Messumformers integriert, das mit zwei Kabeleinführungen M20 x 1.5 ausgestattet ist. Zur Einhaltung der Sicherheitsvorschriften ist dieses Modell mit einem ATEX-Doppelschutz zertifiziert – druckfeste Kapselung (E1) und Eigensicherheit (I1) – und umfasst eine umfassende Q4-Kalibrier- sowie Q8-Materialrückverfolgbarkeitsdokumentation.

Merkmale

• Vollständig verschweißte Konstruktion: Verzichtet auf interne Dichtungen, Anschlüsse und Bypassleitungen und verhindert dadurch Prozess-Bypässe sowie mögliche Leckagepfade.
• Adaptive digitale Signalverarbeitung: Ermöglicht eine zuverlässige Erfassung des Durchflusssignals und filtert gleichzeitig Umgebungs- und Prozessvibrationen heraus.
• ATEX-Doppelzertifizierung: Zulassungen für druckfeste Kapselung und Eigensicherheit für den Einsatz in klassifizierten explosionsgefährdeten Industriebereichen.
• Lokale Bedienerschnittstelle: Mit integrierter M5-LCD-Anzeige zur Darstellung von Prozessvariablen und Diagnosedaten.
• Konfigurierbare Alarme: Duale NAMUR-C4-Sättigungs- und Alarmwerte (Hochalarm) sowie CN (Niedrigalarm) schützen die Prozessausrüstung.
• Qualitätsdokumentation: Lieferung mit Kalibrier- und Materialrückverfolgbarkeitszertifikaten gemäß ISO 10474 3.1/EN 10204 3.1.

Anwendungen

• Überwachung von Hochleistungs-Dampfleitungen und Kesselspeisewasser.
• Verteilung von Industriegasen und Management von Druckluft.
• Aufteilung von Prozessflüssigkeiten in der chemischen und petrochemischen Industrie.
• Messung von Kühlwasser und Kondensatkreisläufen in Kraftwerken.

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Gerade Rohrstrecken: Für eine genaue Durchflussmessung installieren Sie das Messgerät mit mindestens 10 Nennrohrdurchmessern gerader Rohrstrecke stromaufwärts und 5 Nennrohrdurchmessern stromabwärts, frei von Ventilen oder Formstücken.
• Ausrichtung: Kann in horizontalen, vertikalen oder geneigten Rohrleitungen installiert werden. Eine vertikale Montage mit nach oben gerichtetem Prozessfluss wird empfohlen, damit der Sensor vollständig gefüllt bleibt.
• Rohrleitungsabdichtung: Installieren Sie geeignete zertifizierte Kabelverschraubungen oder Rohrleitungsabdichtungen in den M20 x 1.5-Einführungen, um die Umgebungs-Schutzart NEMA 4X / IP66/67 aufrechtzuerhalten.
• Erdung: Erden Sie das Transmittergehäuse stets über die internen oder externen Erdungsschraubklemmen gemäß den örtlich geltenden Vorschriften für explosionsgefährdete Bereiche.

Konformität und Zertifizierungen

• Konformität mit der ATEX-Richtlinie für Installationen in explosionsgefährdeten Bereichen.
• Zertifizierung für druckfeste Kapselung: ATEX II 2 G Ex d IIB+H2 T6 Gb (Option E1).
• Zertifizierung für Eigensicherheit: ATEX II 1 G Ex ia IIC T4 Ga (Option I1).
• Material- und Kalibrierungsprüfung gemäß ISO 10474 / EN 10204 Typ 3.1.
