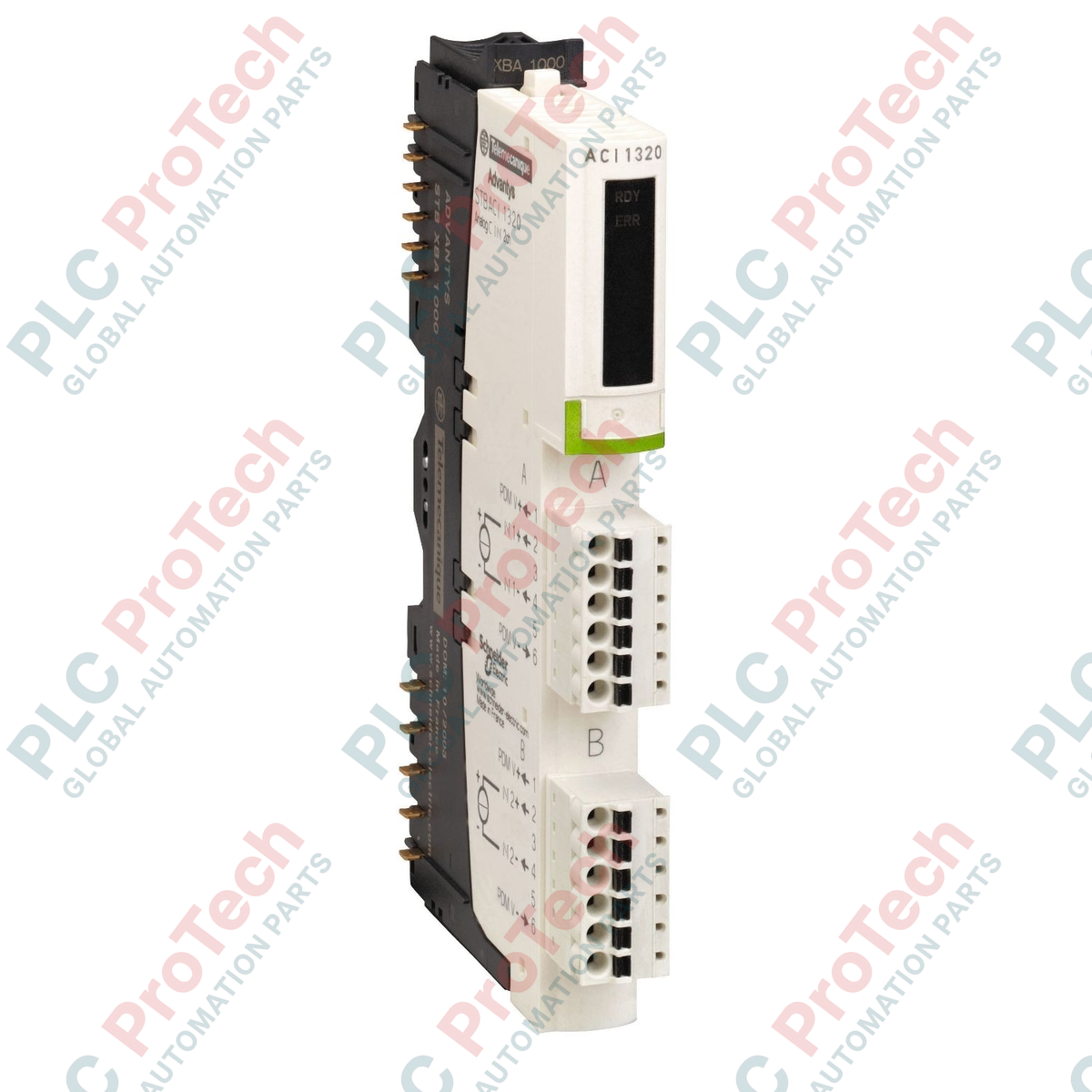

Das STBACI0320K von Schneider Electric ist ein hochpräzises Analogeingangsmodul, das für die dezentrale E/A-Plattform Modicon STB entwickelt wurde. Dieses Modul verfügt über vier differentielle Eingangskanäle für die Anbindung von Feldtransmittern und Sensoren, die mit standardmäßigen Stromschleifen arbeiten. Es unterstützt Eingangssignale von 0 bis 20 mA und 4 bis 20 mA und wandelt diese mit einer Auflösung von 15 Bit plus Vorzeichen in digitale Werte um. Die differentielle Konfiguration bietet eine hervorragende Störfestigkeit und eignet sich daher ideal für elektrisch störbehaftete Industrieumgebungen.
Als Komponente innerhalb der Modicon-STB-Insel kommuniziert dieses Modul direkt über den Inselbus, um über STB-Netzwerkschnittstellenmodule (NIMs) eine Verbindung zu den Netzwerken der Hauptsteuerung herzustellen. Seine kompakte Bauform und die Konfiguration mit hoher Kanaldichte ermöglichen eine effiziente Nutzung des Platzes im Schaltschrank bei gleichzeitig präziser Signalwandlung und umfassender Diagnose.
| Hersteller | Schneider Electric |
| Bestellnummer / Modell | STBACI0320K |
| Produktfamilie | Modicon STB / Advantys STB |
| Modultyp | Analogeingangsmodul |
| Anzahl der Kanäle | 4 Differenzialeingänge |
| Eingangsbereich | 0 bis 20 mA, 4 bis 20 mA |
| Auflösung | 15 Bit + Vorzeichen |
| Absoluter Genauigkeitsfehler | +/-0,1 % des Endwerts bei 25 °C |
| Eingangsimpedanz | 250 Ohm (Nennwert) |
| Stromaufnahme des Busses | 120 mA bei 5 VDC |
| Isolationsspannung | 1500 Vrms für 1 Minute zwischen Eingängen und Buslogik |
| Abmessungen (B x H x T) | 27 mm x 130 mm x 80 mm |
| Gewicht | 0,15 kg |
| Ursprungsland | Frankreich |
| Klemmenstift | Signalbezeichnung | Beschreibung |
|---|---|---|
| 1 | In 1 + | Positiver Eingang Kanal 1 |
| 2 | In 1 - | Negativer Eingang Kanal 1 |
| 3 | In 2 + | Positiver Eingang Kanal 2 |
| 4 | In 2 - | Negativer Eingang Kanal 2 |
| 5 | In 3 + | Positiver Eingang Kanal 3 |
| 6 | In 3 - | Negativer Eingang Kanal 3 |
| 7 | In 4 + | Positiver Eingang Kanal 4 |
| 8 | In 4 - | Negativer Eingang Kanal 4 |
Das Modul muss auf einer kompatiblen Modicon-STB-E/A-Basis (z. B. STBXBA1000 oder STBXBA2000) montiert werden. Stellen Sie sicher, dass die DIN-Schiene ordnungsgemäß geerdet ist und für alle Leitungen der Analogeingänge abgeschirmte Kabel verwendet werden, um elektromagnetische Störungen zu vermeiden. Verbinden Sie den Kabelschirm mit der dafür vorgesehenen Funktionserdungsklemme der STB-Baugruppe. Das Modul darf unter keinen Umständen in einen inkompatiblen Basistyp eingesetzt werden, da dies zu physischen Schäden an den Modulsteckverbindern führen kann.
