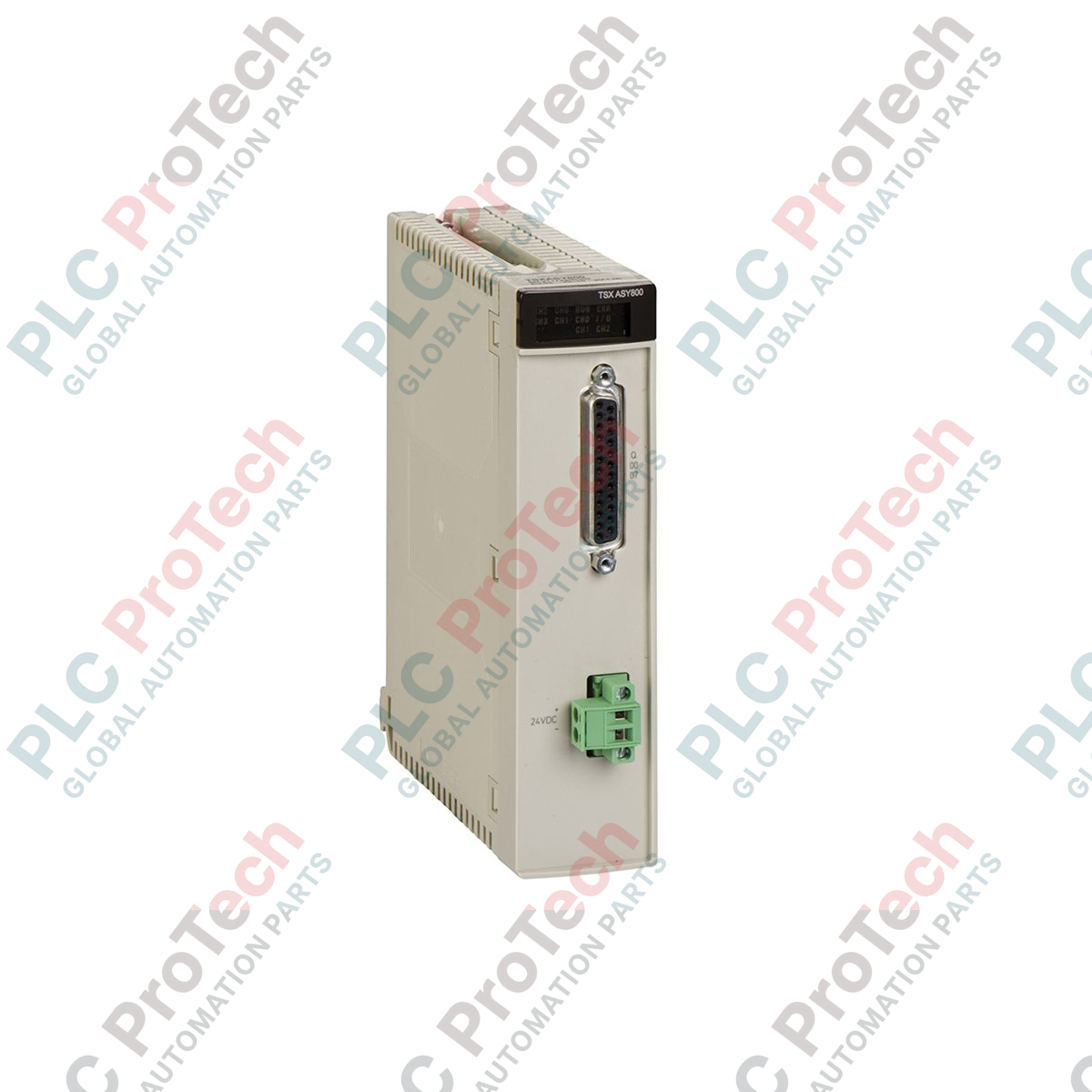

Die Steuerung mehrerer analoger Feldaktoren in rauen Umgebungen ist die Hauptfunktion des Schneider Electric TSXASY800C, eines hochdichten Analogausgangsmoduls für die Automatisierungsplattform Modicon Premium. Dieses Modul verfügt über 8 nicht galvanisch getrennte analoge Ausgangskanäle, die sowohl Strom- als auch Spannungskonfigurationen unterstützen, wodurch es sich besonders vielseitig für die Steuerung von Drehzahlregelantrieben, Stellungsreglern und Ventilantrieben eignet. Dank der Schutzlackierung (gekennzeichnet durch das Suffix „C“) ist dieses Modul darauf ausgelegt, Korrosion und Feuchtigkeit in anspruchsvollen Industrieumgebungen zu widerstehen. Es bietet eine hochpräzise Signalwandlung mit einer Auflösung von 13 Bit für Stromschleifen und einer Auflösung von 13 Bit + Vorzeichen für Spannungssignale.
| Hersteller | Schneider Electric |
| Modell des Moduls | TSXASY800C |
| Produktfamilie | Modicon Premium |
| Analoge Ausgänge | 8 Kanäle |
| Spannungsbereich | ±10 V |
| Strombereich | 0–20 mA, 4–20 mA |
| Auflösung | 13 Bit (Strom), 13 Bit + Vorzeichen (Spannung) |
| Schutzlackierung | Ja (für Schutz in rauen Umgebungen) |
| Verbindungstyp | 1 SUB-D-25-poliger Stecker |
| Ursprungsland | Frankreich |
| Versandgewicht (berechnet) | 0,36 kg |
Der TSXASY800C ist die direkt konformbeschichtete Variante des Standardmodells TSXASY800. In kritischen Prozessbereichen wie der Petrochemie oder Abwasserbehandlung muss das beschichtete Modell eingesetzt werden, um elektrochemische Migration über feine Leiterbahnen durch die Atmosphäre zu verhindern. Beide Modelle belegen einen Steckplatz im TSXRKY-Rack und verwenden identische Software-Konfigurationstabellen in EcoStruxure Control Expert.
Stellen Sie bei der Konfiguration von Kanälen für 4-20-mA-Stromschleifenausgänge sicher, dass die Gesamtlastimpedanz eines einzelnen Kanals 600 Ohm nicht überschreitet. Eine Überschreitung dieses Grenzwerts führt zur Sättigung der Schleifenspannung, sodass der Kanal nicht den vollständigen Strom von 20 mA liefern kann. Stellen Sie sicher, dass die externe stabilisierte 24-V-Gleichstrom-Hilfsversorgung für die Schleifen vollständig stabilisiert und frei von hochfrequentem Rauschen ist.
Befestigen Sie den SUB-D-25-Gegenstecker stets mit seinen integrierten Befestigungsschrauben, um die mechanische Stabilität zu gewährleisten. Für alle Analogsignale müssen abgeschirmte Twisted-Pair-Kabel (STP) verwendet werden. Der Kabelschirm muss ausschließlich am Rack-Ende mit der Funktionserde (FE) verbunden werden; eine beidseitige Erdung kann Erdschleifen erzeugen, die Schwingungen in den Steuersignalen verursachen.
Vergewissern Sie sich, dass die Backplane-Versorgung ausgeschaltet ist. Überprüfen Sie die rückseitigen Anschlussstifte des TSXASY800C vor dem Einsetzen in den Steckplatz auf Beschädigungen.
Setzen Sie das Modul in den vorgesehenen Rack-Steckplatz ein. Haken Sie zuerst den unteren Haken ein und drücken Sie anschließend die obere Verriegelung hinein, bis sie sicher einrastet.
Verdrahten Sie den SUB-D-25-Stecker gemäß den Standardkanalkonfigurationen und achten Sie dabei auf eine ordnungsgemäße Trennung der Leistungskabel von den Niederspannungs-Signalleitungen.
Befestigen Sie das SUB-D-25-Steckergehäuse mithilfe der integrierten Halteschrauben an der Frontplatte des Moduls.
