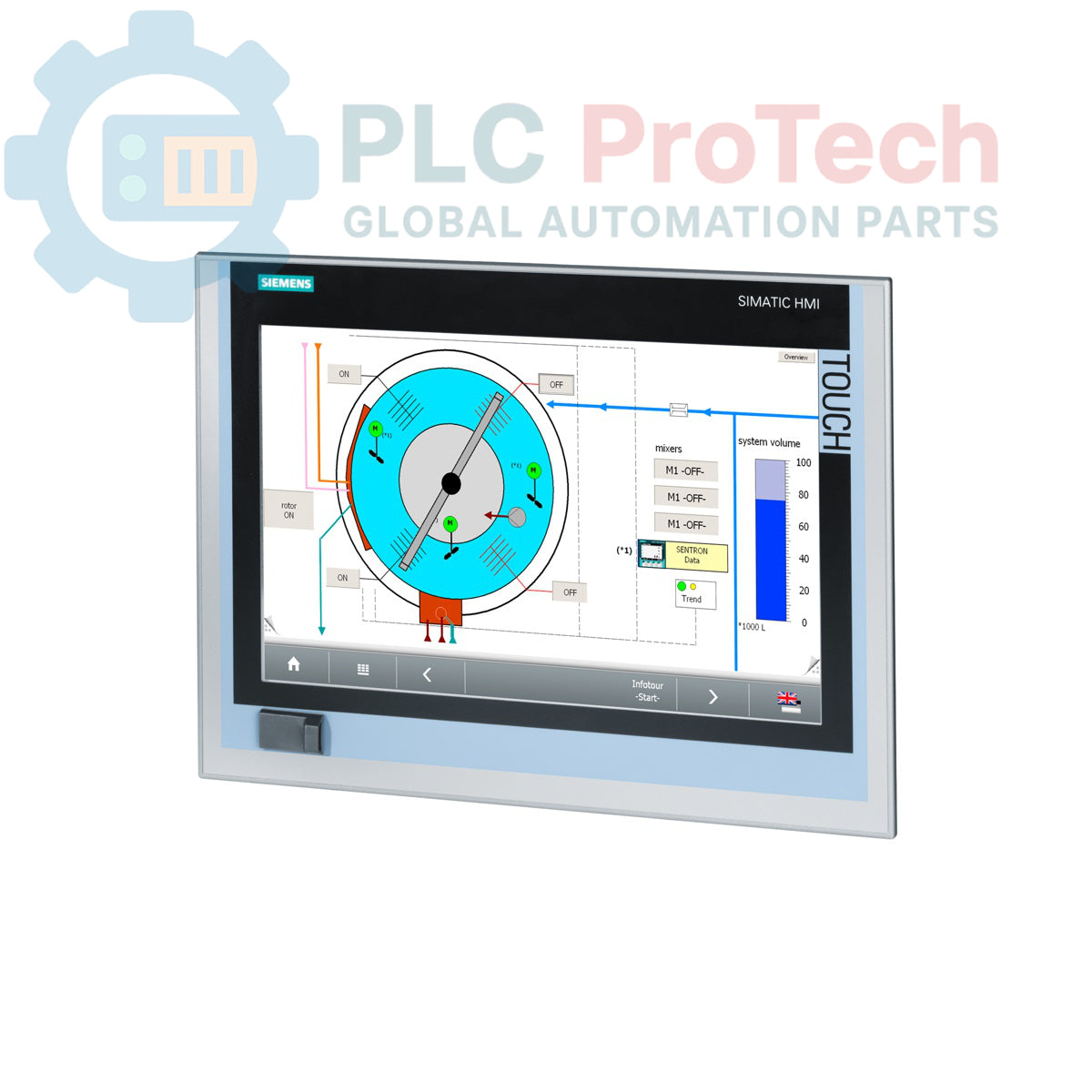

Siemens SIMATIC IPC277E 6AV7882-0DB20-0CA0 Panel-PC

Beschreibung

Dies ist ein Siemens SIMATIC IPC277E Panel-PC, Modell 6AV7882-0DB20-0CA0, entwickelt für industrielle HMI- und Steuerungsanwendungen. Er verfügt über ein 15-Zoll Touch-TFT-Display, das von einem integrierten Intel Celeron N2930 Prozessor mit 4 GB RAM angetrieben wird. Für die Speicherung ist das Gerät mit einer 240 GB Solid-State-Drive (SSD) ausgestattet. Die Konnektivität wird durch zwei Gigabit-Ethernet-Anschlüsse, mehrere USB 3.0- und 2.0-Anschlüsse, einen seriellen Anschluss und einen DisplayPort für externe Videoausgabe bereitgestellt. Dieser Panel-PC arbeitet mit einer 24 V DC Stromversorgung und wird ohne vorinstalliertes Betriebssystem oder SIMATIC-Software geliefert, was eine flexible Plattform für individuelle Anwendungsbereitstellungen bietet.

Merkmale

• 15-Zoll Touch-TFT-Display für die Bedienerschnittstelle
• Intel Celeron N2930 Prozessor (4 Kerne / 4 Threads)
• 4 GB installierter Arbeitsspeicher
• 240 GB Solid-State-Drive für schnellen Systemstart und Datenzugriff
• Duale 10/100/1000 Mbps RJ45 Ethernet-Anschlüsse
• Ein DisplayPort zum Anschluss eines externen Monitors
• Mehrere USB-Anschlüsse, darunter USB 3.0 und ein vorne zugänglicher Anschluss
• CFAST-Kartensteckplatz zur Speichererweiterung
• Benötigt eine 24 V DC Stromversorgung

Anwendungen

• Mensch-Maschine-Schnittstelle (HMI) für Prozessvisualisierung und Steuerung
• SCADA-Client-Terminals in Fertigungs- und Versorgungsumgebungen
• Datenaufnahme- und Protokollierungsstationen
• Maschinennahe Steuerungs- und Überwachungssysteme
• Integration in industrielle Steuerungstafeln und Schaltschränke

Technische Spezifikationen

Installationsrichtlinien

1. 1 Stellen Sie sicher, dass der Schaltschrank spannungsfrei und verriegelt (LOTO) ist. Überprüfen Sie das Fehlen von Spannung, bevor Sie fortfahren.
2. 2 Bereiten Sie die Aussparung im Bedienfeld gemäß den mechanischen Zeichnungen für den IPC277E vor. Entfernen Sie alle Metallspäne aus dem Gehäuse.
3. 3 Setzen Sie den Panel-PC in die Aussparung ein und sichern Sie ihn gleichmäßig mit allen mitgelieferten Befestigungsklammern. Ziehen Sie die Klammern mit dem vom Hersteller angegebenen Drehmoment an, um eine ordnungsgemäße Abdichtung zu gewährleisten.
4. 4 Schließen Sie eine stabile, korrekt dimensionierte 24 V DC-Stromversorgung an die vorgesehenen Klemmen an. Überprüfen Sie vor dem Anschluss die richtige Polarität (+/-).
5. 5 Verbinden Sie den Gehäuseerdungspunkt mit der Schutzleiter-Sammelschiene (PE) des Schranks mittels eines niederohmigen Leiters.
6. 6 Schließen Sie Ethernet-, USB-, DisplayPort- und alle anderen erforderlichen Peripheriekabel an. Achten Sie auf eine ordnungsgemäße Kabelführung und Zugentlastung.
7. 7 Sobald alle Verbindungen überprüft sind, entfernen Sie die Verriegelungs-/Kennzeichnungsgeräte und schalten Sie den Schrank wieder ein, um mit der Softwareinstallation und Inbetriebnahme zu beginnen.
