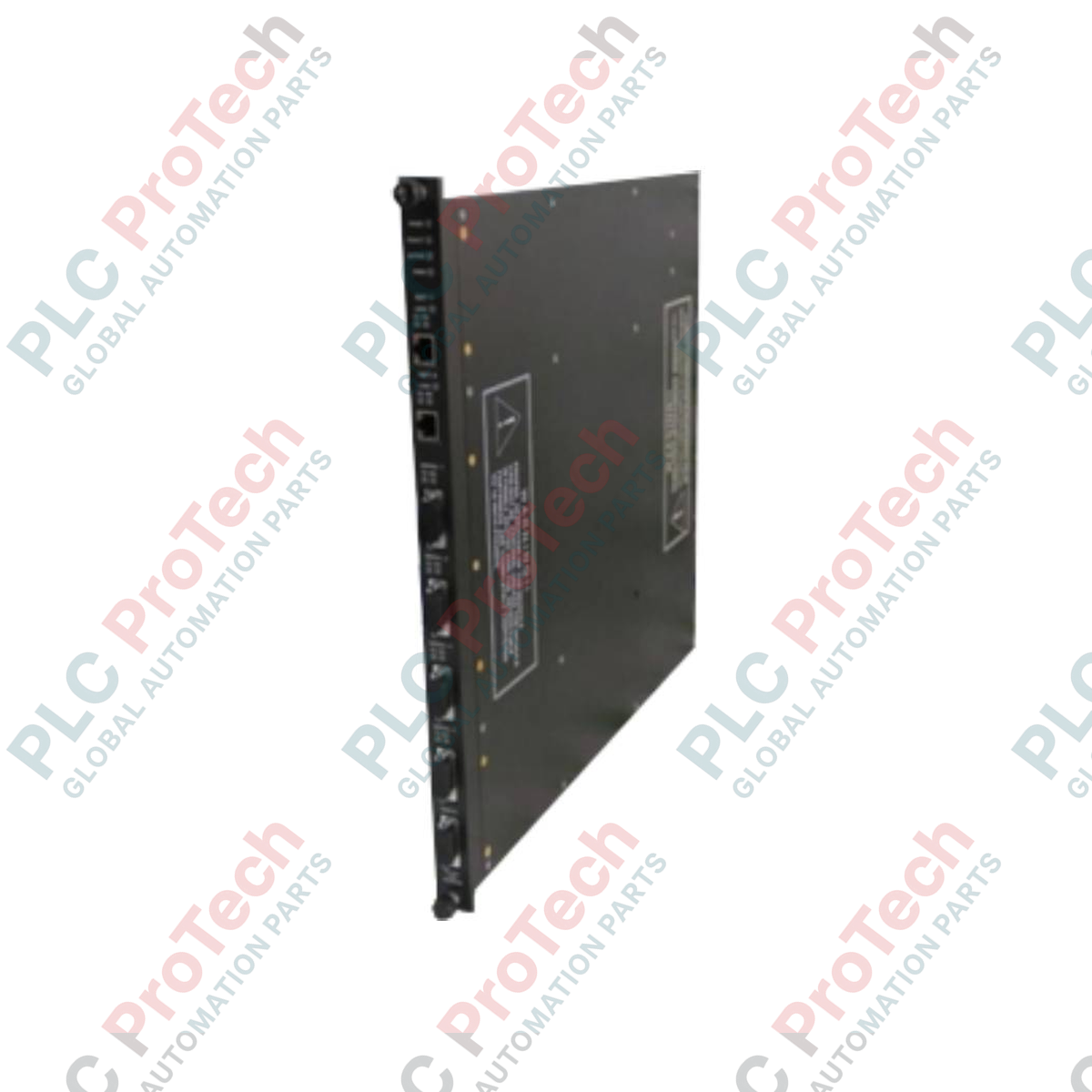

Triconex 3706A Tricon-Serien-Thermoelement-Analogeingangskarte

SKU 3706A

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Triconex
Produkt-Nr.: 3706A
Herkunftsland:Vereinigte Staaten
Produkttyp: Thermoelement-Analogeingangskarten
Zahlung: T/T, Western Union
Gewicht: 10000g
Abmessungen: 45,0 × 32,0 × 9,0 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Für die nahtlose Integration in Architekturen mit dreifach modularer Redundanz (TMR) entwickelt, ermöglicht der Triconex 3706A eine äußerst zuverlässige Thermoelement-Temperaturmessung für kritische sicherheitsgerichtete Systeme (SIS). Dieses differentielle 32-Kanal-Thermoelement-Analogeingangsmodul führt über drei isolierte interne Kanäle kontinuierlich eine 2-aus-3-Abstimmung (2oo3) durch, um einen fehlertoleranten Betrieb in Notabschaltungs- (ESD), Brennermanagement- (BMS) sowie Feuer- und Gassicherheitssystemen zu gewährleisten. Jeder Eingangskanal ist vollständig isoliert und wird von dedizierten Mikroprozessoren überwacht, sodass das System Sensorausfälle, Unterbrechungen und Kalibrierabweichungen erkennen kann, ohne die industrielle Prozesssteuerung zu unterbrechen.

Merkmale

32 differentielle Kanäle: Unterstützt die hochdichte Thermoelementüberwachung in einer einzigen Steckplatzkonfiguration.
Dreifach modulare Redundanz (TMR): Drei unabhängige Eingangsteilschaltungen verarbeiten Signale parallel mit Hardware-Abstimmung für SIL-3-Sicherheitskonformität.
Breite Sensorkompatibilität: Werksseitig für die Unterstützung standardmäßiger Thermoelementtypen (einschließlich Typ J, K, T und E) konfiguriert.
Online-Hot-Swapping: Unterstützt vollständig den Austausch fehlerhafter Module im laufenden Betrieb, ohne das Sicherheitssystem außer Betrieb zu nehmen.
Umfassende Selbstdiagnose: Kontinuierliche Überprüfung der internen Referenzspannungen, A/D-Wandler und der Integrität der Feldstromkreise.

Anwendungen

Notabschaltungssysteme (ESD) in petrochemischen Anlagen und Raffinerien.
Überwachung von Hochtemperatur-Gasturbinen und Lagern von Turbomaschinen.
Temperaturprofilierung von Kesseln und Öfen in Kraftwerken.
Umgebungsüberwachung und Gefahrenminderung in explosionsgefährdeten Bereichen.

Technische Spezifikationen

Spezifikationsparameter	Wert / Detail
Hersteller	Triconex (Schneider Electric)
Modellnummer	3706A
Modultyp	Analoges Thermoelement-Eingangsmodul
Anzahl der Kanäle	32 differentielle, isolierte Kanäle
Architektur	Dreifach modulare Redundanz (TMR) mit 2oo3-Abstimmung
Thermoelementtypen	Typ J, K, T, E (per Software konfigurierbar)
Gleichtaktunterdrückung	> 90 dB bei 50/60 Hz
Sicherheitsintegritätslevel	SIL 3-fähig (TÜV-zertifiziert)
Betriebstemperatur	0 bis 60 °C
Systemkompatibilität	Tricon-Plattformen v9, v10 und v11
Versandgewicht (berechnet)	4,5 kg (9,9 lbs)
Paketabmessungen (berechnet)	45,0 x 32,0 x 9,0 cm

Anschlüsse und Schnittstellen

Dieses Modul wird über dedizierte Feldanschlussblöcke mit den externen Thermoelementleitungen verbunden. Eine präzise Vergleichsstellenkompensation wird an der Schnittstelle zum Klemmenfeld realisiert.

Schnittstelle / Anschluss	Funktionszuweisung / Verdrahtungsprotokoll
Schnittstelle zur Rückwandplatine	Redundante Anschlüsse für die Logikversorgung und dreifach redundante Kommunikationsbusse.
Externer Anschluss (ETP)	Erfordert ein Triconex-ETP mit integriertem hochpräzisem RTD für die Kaltstellenkompensation (CJC).
Abschirmung von Feldsignalen	Die Abschirmungen der Thermoelemente müssen an der dafür vorgesehenen Erdungsschiene am ETP-Rahmen angeschlossen werden.

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Die Variante mit dem Suffix „A“ (3706A) bietet im Vergleich zum älteren 3706-Modul ohne A eine deutlich verbesserte Niederfrequenz-Rauschfilterung und eine verbesserte Gleichtaktunterdrückung. Beim Ersetzen eines älteren 3706 durch einen 3706A in einer Tricon-v9-Plattform muss sichergestellt werden, dass die TriStation-1131-Softwarekonfiguration aktualisiert wird, um die Übereinstimmung der Hardwaredefinition zu überprüfen und unerwartete Fehlercodes aufgrund einer nicht übereinstimmenden Modulkonfiguration zu verhindern.

Typische Anwendungsfehler und technische Hinweise

Um eine Drift des Temperaturgradienten über die Sensoren der Kaltstellenkompensation (CJC) zu verhindern, sollten externe Anschlussfelder nicht direkt über wärmeerzeugenden Geräten oder in einer Linie mit HVAC-Kanälen mit hoher Luftgeschwindigkeit im Schaltschrank montiert werden. Gleichmäßige, ruhige Umgebungsbedingungen um das Anschlussfeld gewährleisten die höchste Messgenauigkeit.

Tipps zur Inbetriebnahme und Verdrahtung

Überprüfen Sie bei der Erstinbetriebnahme, ob die Thermoelement-Verlängerungsleitung mit dem in der TriStation-Konfiguration angegebenen Thermoelementtyp übereinstimmt. Wenn Kupferleitungen von einem Typ-K-Sensor zum ETP-Anschluss geführt werden, wird die Kaltstellenkompensation umgangen, was zu erheblichen Temperaturmessfehlern proportional zu den Änderungen der Schaltschranktemperatur führt.

Installationsrichtlinien

KRITISCHE WARNUNG: Stellen Sie sicher, dass die Erdungsschiene des Tricon-Chassis vor dem Einsetzen des Moduls mit einer sauberen, niederimpedanten zentralen Instrumentenerde verbunden ist. Wenn die externe Schleifenversorgung beim Verdrahten oder Austauschen von Anschlussblöcken nicht abgeschaltet wird, kann dies aufgrund von Transienten zu Schäden am Modul oder zu Systemauslösungen führen.

1

Überprüfen Sie die Codierstifte des Moduls, um sicherzustellen, dass sie mit der für den Analogeingang auf der Rückwandplatine vorgesehenen Steckplatzkonfiguration übereinstimmen.

2

Drücken Sie das Modul fest in den Steckplatz seines Chassis, bis die oberen und unteren Auswurfhebel einrasten und vollständig verriegelt sind.

3

Befestigen Sie die Halteschrauben des Moduls oben und unten an der Frontplatte, um durch Vibrationen verursachte Bewegungen zu verhindern.

4

Überprüfen Sie, ob die PASS-Statusanzeige an der Frontplatte grün leuchtet, was darauf hinweist, dass der aktive Selbsttest erfolgreich abgeschlossen wurde.

FAQ

Was ist der Unterschied zwischen dem Triconex-3706- und dem 3706A-Modul?

Das 3706A-Modul verfügt über verbesserte interne Hardware, die die Gleichtaktstörunterdrückung und die Filterung niedriger Frequenzen verbessert. Im Vergleich zum älteren 3706 ist es äußerst widerstandsfähig gegenüber industriellen elektromagnetischen Störungen.

Benötigt dieses Modul ein spezielles Abschlussfeld für die Kaltstellenkompensation (CJC)?

Ja. Dieses Modul muss an ein passendes externes Triconex-Abschlussfeld (ETP) angeschlossen werden, das einen integrierten RTD-Sensor für eine präzise Kaltstellenkompensation enthält.

Kann ich ein Modul austauschen, während das Tricon-System in Betrieb ist?

Ja, dieses Modul unterstützt den Austausch im laufenden Betrieb. Die dreifach modulare redundante Architektur ermöglicht das Entfernen und Ersetzen eines einzelnen Moduls, während die Schwesterkanäle weiterhin Schleifendaten verarbeiten.

Wie wird ein Fehler in einem einzelnen Thermoelementkreis angezeigt?

Das Modul führt Prüfungen auf Unterbrechungen und Bereichsüberschreitungen bzw. -unterschreitungen durch. Wenn ein Thermoelement durchbrennt oder unterbrochen wird, löst das System ein Diagnoseflag für einen Fehler im einzelnen Kanal aus, während die übrigen funktionsfähigen Kanäle weiter betrieben werden.
