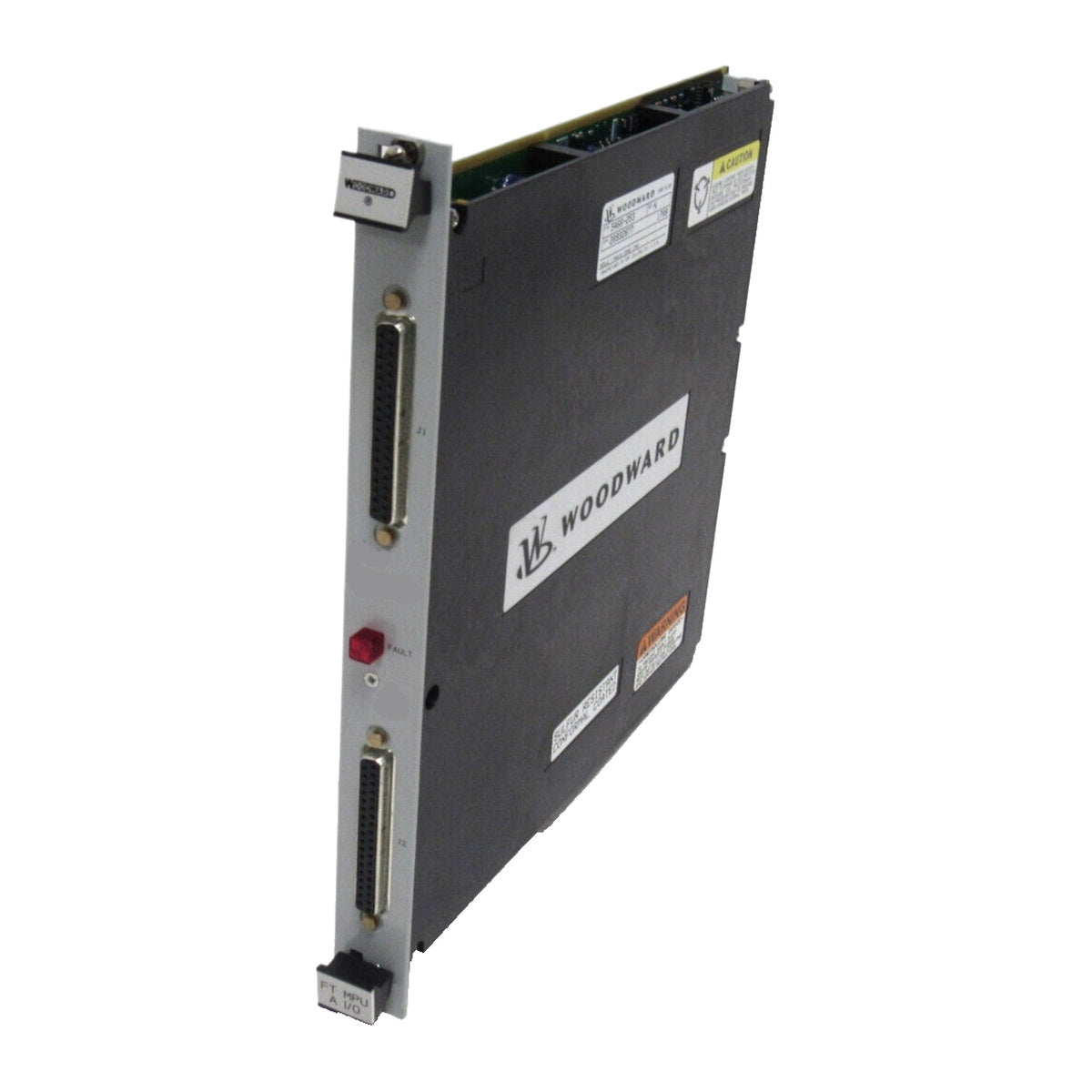

Woodward 5466-332 MicroNet-Hochdichte-Analog-I/O-Modul

Beschreibung

Das Woodward 5466-332 ist ein analoges Hochdichte-I/O-Modul, das für den Einsatz innerhalb der MicroNet-Steuerungssystemarchitektur entwickelt wurde. Das Modul verfügt über 24 analoge Eingänge (4–20 mA) mit reduzierter Filterung auf den Kanälen 23 und 24 sowie über 8 analoge Ausgänge (4–20 mA), die für Simplex-Anwendungen konfiguriert sind. Es ermöglicht eine präzise Signalerfassung und stabile Steuerausgänge durch hochauflösende Digital-Analog-Wandler, um eine exakte Signalreproduktion in kritischen industriellen Anwendungen sicherzustellen. Ausgestattet mit standardmäßigen Kommunikationsschnittstellen lässt sich das Woodward 5466-332 in bestehende Steuerungssysteme integrieren und kommuniziert in industriellen Umgebungen direkt mit SPS, DCS und übergeordneten Systemsteuerungen.

Merkmale

• Verfügt über 24 analoge Eingangskanäle (4–20 mA) mit reduzierter Filterung auf den Kanälen 23/24.
• Bietet 8 analoge Ausgangskanäle (4–20 mA) zur Steuerung von Feldgeräten.
• Speziell für Simplex-Steuerungsanwendungen konfiguriert.
• Hochauflösende Digital-Analog-Ausgangswandlung für eine stabile Signalübertragung.
• Obere und untere Sub-D-Steckverbinder an der Frontplatte für eine strukturierte Kabelkonfektionierung.
• Integrierte Schnellspannhebel zum sicheren Einsetzen und Entfernen aus den Motherboard-Steckplätzen.

Anwendungen

• Verteilte Steuerungssysteme (DCS) und speicherprogrammierbare Steuerungen (SPS)
• Industrielle Turbinensteuerungssysteme
• Prozessüberwachung und Signalerfassung

Technische Daten

Anschlüsse/Schnittstellen

Installationsrichtlinien

• Chassismontage: Schieben Sie das Modul in die vorgesehenen Kartenführungen des MicroNet-Chassis, bis es fest in die Motherboard-Steckverbinder einrastet.
• Modulbefestigung: Ziehen Sie die oberen und unteren Schrauben der Frontplatte fest, um das Modul zu sichern und Bewegungen während des Betriebs zu verhindern.
• Handhabung und Ausbau: Verwenden Sie beim Einsetzen oder Herausziehen des Moduls die oberen und unteren Hebel. Klappen Sie die Hebel nach außen, um die Platine von den Motherboard-Verbindungen zu lösen.
• Kabelanschlüsse: Verbinden Sie hochdichte Analogkabel mit 62 Leitern mit den beiden Sub-D-Steckverbindern an der Frontplatte, um eine Schnittstelle zu den Feldanschlussmodulen (FTMs) herzustellen.
