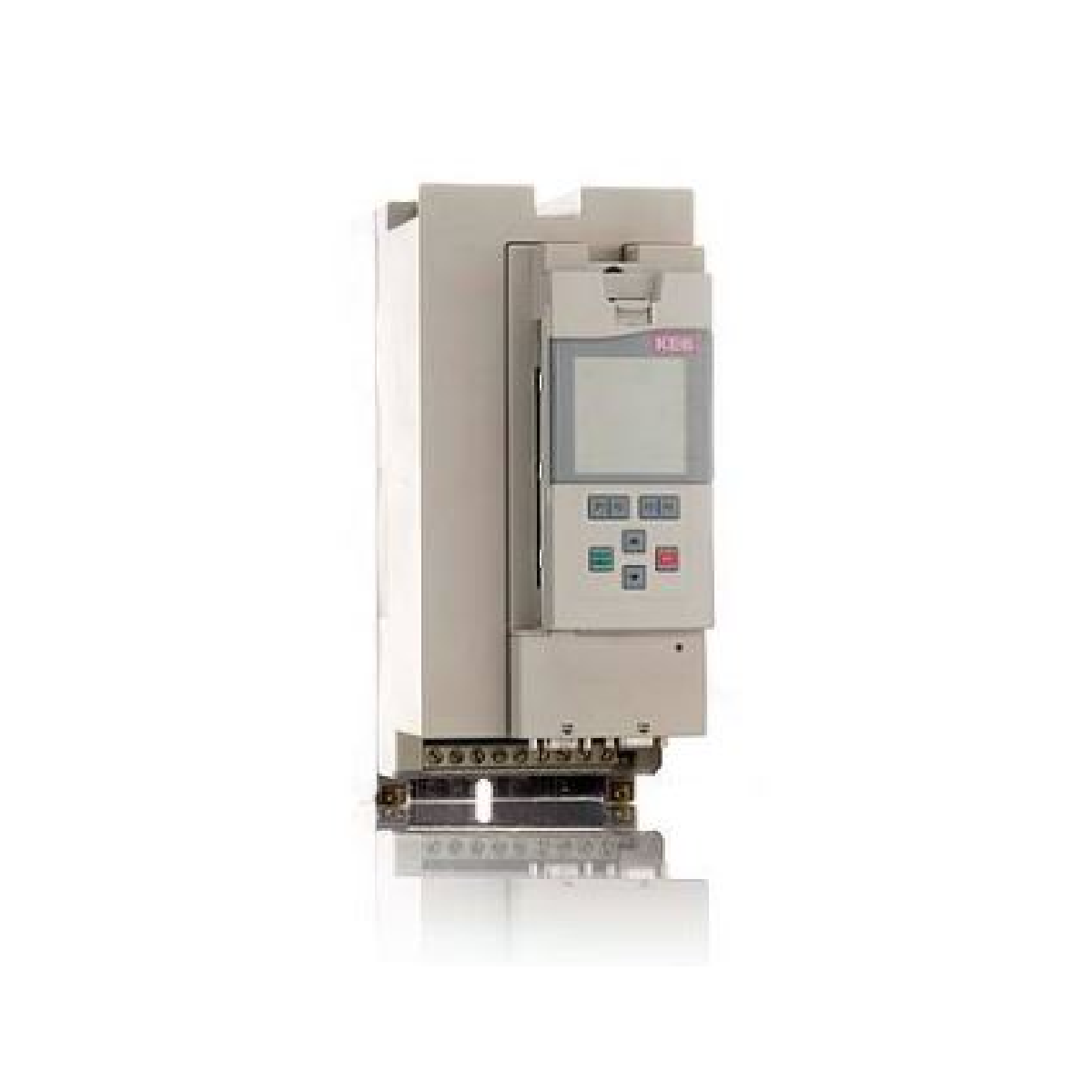

کنترلر درایو صنعتی 4 کیلووات سری F5 شرکت KEB، مدل 12.F5.GBD-YM00

مشخصات عملکردی و کاربردهای سنگین

 12.F5.GBD-YM00 (12F5GBDYM00) یک درایو اینورتر فرکانسی صنعتی است که توسط KEB برای تنظیم دقیق سرعت و گشتاور موتورهای الکتریکی آسنکرون و سنکرون طراحی شده است. این کنترلر فشرده ۴ کیلوواتی که در سری انعطاف‌پذیر Combivert F5 قرار دارد، منبع تغذیه سه‌فاز ورودی را دریافت کرده و خروجی با فرکانس متغیر و قابلیت تنظیم گسترده تا ۱۶۰۰ هرتز ارائه می‌دهد. چنین بازه‌های فرکانسی گسترده‌ای آن را برای بخش‌های ماشین‌آلات پرسرعت، از جمله اسپیندل‌های ماشین‌کاری CNC، واحدهای پیچش دقیق نساجی، سامانه‌های انتقال خودکار مواد و پمپ‌های اختلاط صنعتی، ایده‌آل می‌کند. با اجرای تغییرات سریع فرکانس کلیدزنی بین ۲ کیلوهرتز و ۱۶ کیلوهرتز،  12.F5.GBD-YM00 (12F5GBDYM00) تنش مکانیکی دینامیکی را به حداقل می‌رساند، بازده موتور را بهینه می‌کند و اضافه‌بار حرارتی ناگهانی را کاهش می‌دهد. این ساختار حلقه کنترل پاسخ‌گو به واحدهای صنعتی کمک می‌کند فرسودگی مکانیکی پیش‌بینی‌نشده را به حداقل برسانند و زمان ازکارافتادگی عملیاتی را به‌طور چشمگیری کاهش دهند.

معماری کنترل و ارتباطات سخت‌افزاری

معماری سخت‌افزاری  12.F5.GBD-YM00 بر تبدیل توان قابل‌اعتماد و یکپارچه‌سازی انعطاف‌پذیر کنترل تمرکز دارد.

• طبقه توان پیشرفته: فناوری مقاوم ترانزیستور دوقطبی با گیت عایق‌شده (IGBT) را به‌کار می‌گیرد که برای تحمل جریان ورودی ۱۳ آمپر RMS پیکربندی شده و ولتاژ خروجی پیوسته قابل‌اعتمادی مطابق با سطح ولتاژ ورودی شبکه ارائه می‌دهد.

• کنترل اسپیندل با فرکانس بالا: از پروفایل‌های موتور پرسرعت با قابلیت خروجی حداکثر ۱۶۰۰ هرتز پشتیبانی می‌کند و به درایو امکان می‌دهد موتورهای چندقطبی پیشرفته را که با سرعت‌های دورانی بالا کار می‌کنند، کنترل کند.

• فرکانس حامل قابل تنظیم: به مهندسان فنی اجازه می‌دهد فرکانس کلیدزنی داخلی را از ۲ کیلوهرتز تا ۱۶ کیلوهرتز تنظیم کنند و توازن میان تلفات حرارتی اینورتر و صدای وزوز آکوستیک موتور در فرکانس بالا را بهینه سازند.

شاخص فنی جامع

پرسش‌های متداول استقرار در محل

چگونه می‌توان هنگام کار با 12.F5.GBD-YM00 در فرکانس‌های خروجی بالا تا ۱۶۰۰ هرتز از خطاهای ردیابی جلوگیری کرد؟

کار در فرکانس‌های خروجی بالا به شناسایی دقیق پارامترهای موتور نیاز دارد. مهندسان نصب باید مقاومت استاتور، اندوکتانس نشتی نامی و سرعت‌های نامی موتور چندقطبی را دقیقاً در نرم‌افزار پارامترگذاری KEB وارد کنند. برای جلوگیری از اشباع مغناطیسی و لغزش روتور در بارهای سنگین، اطمینان حاصل کنید که حالت کنترلی با کاربرد مطابقت دارد و از پیکربندی‌های دست‌کاری منحنی V/f یا کنترل برداری بدون حسگر استفاده می‌شود.

چه چیزی باعث فعال شدن تریپ اضافه‌ولتاژ درایو هنگام کاهش سریع سرعت موتور می‌شود؟

تریپ اضافه‌ولتاژ زمانی رخ می‌دهد که موتورِ در حال کاهش سرعت مانند ژنراتور عمل کند و انرژی الکتریکی را دوباره به باس DC داخلی درایو بازگرداند. از آنجا که 12.F5.GBD-YM00 ابعاد فشرده‌ای دارد، برای اتلاف ایمن این انرژی اضافی به‌صورت گرما و جلوگیری از جهش‌های ولتاژ باس، باید یک مقاومت ترمز خارجی را بین ترمینال‌های مشخص‌شده باس DC سیم‌کشی کنید.

آیا می‌توان از این درایو در فضاهایی با رطوبت زیاد یا آلاینده‌های شیمیایی استفاده کرد؟

این دستگاه دارای درجه حفاظت IP استانداردِ شاسی باز است و در محدوده رطوبت نسبی ۵ تا ۹۵٪ بدون میعان، با ایمنی کار می‌کند. اگر کاربرد خاص شما شامل قرارگیری در معرض شست‌وشوی شیمیایی خورنده، رطوبت زیاد محیط یا گردوغبار فلزی ریز است، باید درایو را داخل یک محفظه الکتریکی هوابند و دارای کنترل اقلیم با درجه حفاظت IP54 یا NEMA 12 نصب کنید.

راهنمای مهندسی و نصب

• فاصله‌گذاری و مدیریت حرارتی:

  برای جریان هوای همرفتی بهینه، نصب عمودی الزامی است. حداقل ۱۰۰ میلی‌متر فضای خالی در بالا و پایین شاسی درایو و ۱۵ میلی‌متر فاصله جانبی از اجزای مجاور باقی بگذارید. اگر دمای هوای محیط داخل تابلو به‌طور مداوم از ۴۰ درجه سانتی‌گراد بیشتر است، جریان خروجی پیوسته را به‌ازای هر درجه سانتی‌گراد اضافی، تا سقف ۵۰ درجه سانتی‌گراد، ۱٫۵٪ کاهش دهید.

• الزامات شیلدینگ و اتصال زمین مد مشترک:

  تمام خطوط توان موتور که VFD را به ترمینال‌های موتور متصل می‌کنند باید از شیلد مسی بافته‌شده با چگالی بالا استفاده کنند. این شیلد را در هر دو انتها با استفاده از بست‌های اتصال زمین رسانا، با پوشش ۳۰۵ درجه خاتمه دهید. برای جلوگیری از کوپل متقابل خازنی و خوانش‌های نامنظم سیگنال، این کابل‌های خروجی AC با فرکانس بالا را حداقل ۲۰ سانتی‌متر از سیم‌های انکودر یا حسگر ولتاژ پایین جدا کنید.

• جبران راکتور خطی و هارمونیک‌ها:

  هنگام اتصال درایو به شبکه برق ناپایدار یا در نزدیکی بارهای القایی بزرگ، یک راکتور خطی سه‌فاز Original New را در سمت ورودی نصب کنید. راکتور ورودی اعوجاج هارمونیکی را کاهش می‌دهد، گذراهای ولتاژ بالای ورودی خط را جذب می‌کند و از پل یکسوساز داخلی اصلی در برابر خرابی زودهنگام محافظت می‌کند.
