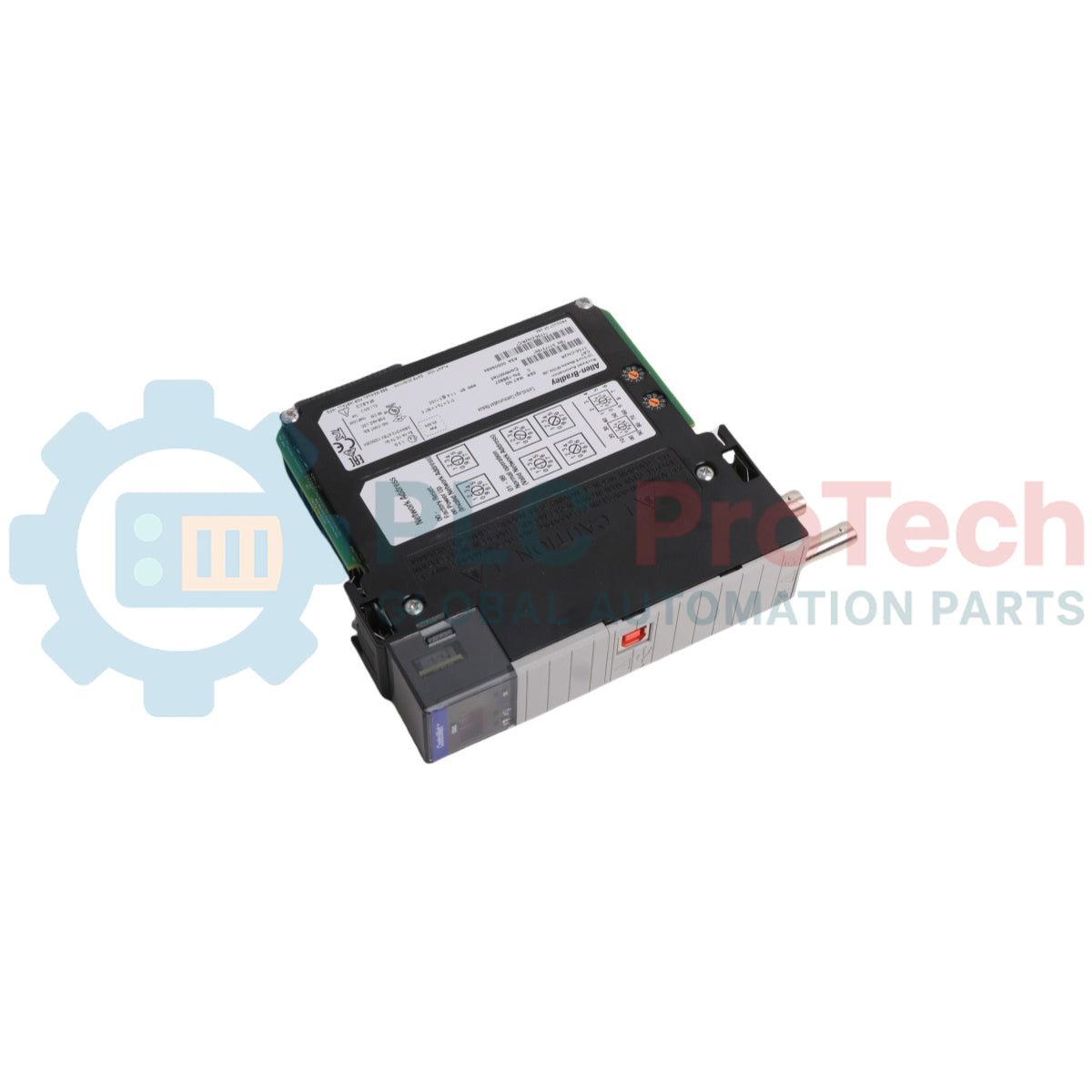

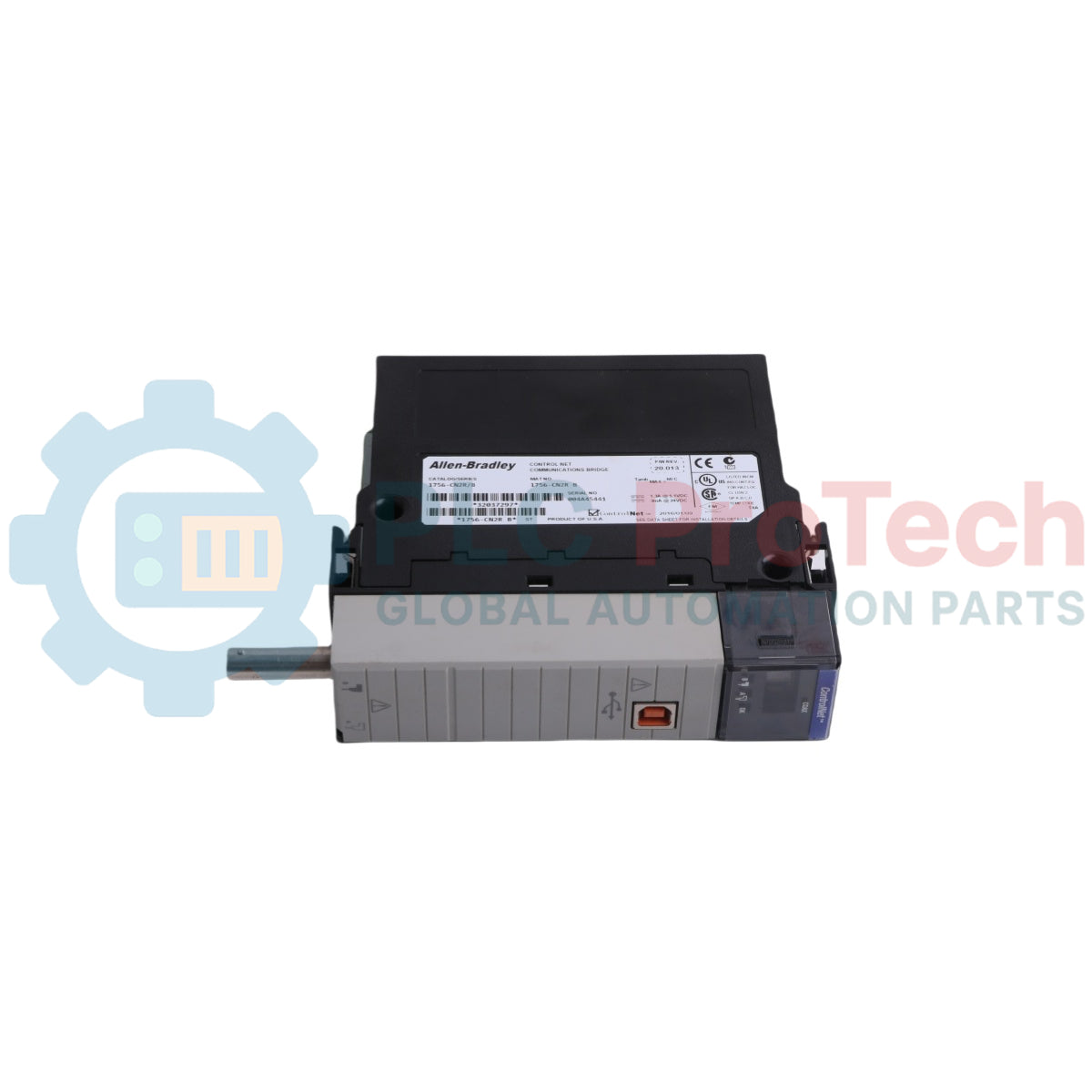

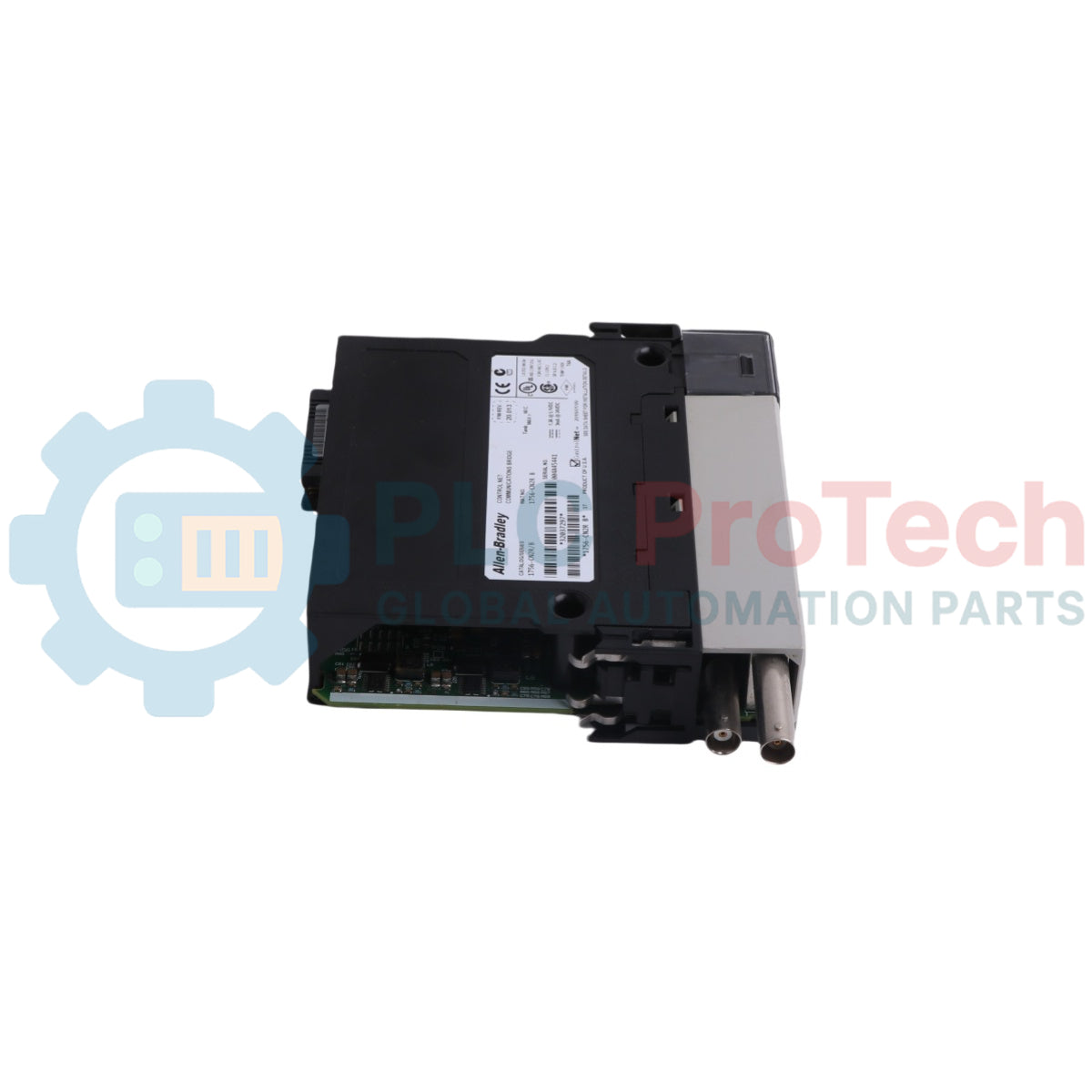

ماژول پل ControlNet مدل 1756-CN2R Allen-Bradley ControlLogix

مروری بر محصول

1756-CN2R یک ماژول پل ControlNet با عملکرد بالا از پلتفرم Allen-Bradley ControlLogix است. این ماژول به‌طور ویژه برای تسهیل ارتباط پرسرعت و قطعی‌گرایانه در توپولوژی‌های شبکه افزونه طراحی شده است. 1756-CN2R با داشتن دو درگاه BNC، امکان سوئیچ بدون وقفه بین کابل‌های رسانه‌ای را فراهم می‌کند و تضمین می‌کند که فرایندهای صنعتی حیاتی حتی در صورت آسیب‌دیدن یکی از مسیرهای شبکه، همچنان فعال بمانند.

این ماژول با پشتیبانی از حداکثر 99 نود و نرخ داده 5 Mbps، یکی از اجزای اصلی معماری‌های I/O توزیع‌شده، اتصال HMI/SCADA و اینترلاکینگ کنترلر به‌صورت همتا‌به‌همتا است. قابلیت پوشش حداکثر 1,000 متر در هر سگمنت (قابل افزایش با استفاده از ریپیترها) آن را به راهکاری ایدئال برای کارخانه‌های تولیدی بزرگ‌مقیاس و واحدهای فرایندی تبدیل می‌کند که به تبادل داده‌های حساس به زمان از طریق پروتکل صنعتی مشترک (CIP) نیاز دارند.

پیکربندی فنی

1756-CN2R برای بیشترین دسترس‌پذیری و انعطاف‌پذیری سیستم طراحی شده است:

• پشتیبانی از رسانه افزونه: دو درگاه BNC دو مسیر مستقل برای سیگنال‌های ControlNet فراهم می‌کنند و از سیستم در برابر قطعی کابل یا خرابی کانکتور محافظت می‌کنند.

• ظرفیت اتصال بالا: از حداکثر 128 اتصال Logix و در مجموع 131 اتصال ارتباطی پشتیبانی می‌کند و امکان انجام وظایف گسترده I/O و پیام‌رسانی را فراهم می‌سازد.

• درگاه نگهداری: شامل یک درگاه USB 1.1 در قسمت جلویی (12 Mbps) است که به پیکربندی محلی، برنامه‌ریزی و به‌روزرسانی فریم‌ور اختصاص دارد (برای ارتباط داده‌ای در زمان اجرا در نظر گرفته نشده است).

• مقاومت محیطی بالا: برای محدوده وسیع دمای عملیاتی (0 تا 60 °C) و مقاومت زیاد در برابر ارتعاش (2G در فرکانس 10-500Hz) طراحی شده و برای محیط‌های کابینتی دشوار مناسب است.

• انعطاف‌پذیری شاسی: با تمام شاسی‌های استاندارد 1756 ControlLogix (از A4 تا A17) و پیکربندی‌های منبع تغذیه استاندارد و افزونه سازگار است.

مشخصات فنی

پرسش‌های متداول فنی

برای 1756-CN2R به چه کابلی نیاز است؟

این ماژول به کابل کواکسیال RG6 چهارلایه شیلددار 1786-RG6 نیاز دارد. برای پایداری شبکه، نصب صحیح مقاومت‌های 75 اهم در دو انتهای خط ترانک الزامی است.

آیا می‌توان از درگاه USB برای ارتباط HMI استفاده کرد؟

خیر. درگاه USB صرفاً برای کارهای موقت نگهداری، مانند پیکربندی ماژول از طریق RSLinx یا فلش‌کردن فریم‌ور، استفاده می‌شود. ارتباط داده‌ای در زمان اجرا باید از طریق درگاه‌های BNC مربوط به ControlNet انجام شود.

آیا این ماژول از «تعویض در حالت روشن» پشتیبانی می‌کند؟

بله. مانند بیشتر ماژول‌های 1756، ماژول 1756-CN2R از قابلیت جداسازی و نصب زیر برق (RIUP) پشتیبانی می‌کند و به شما امکان می‌دهد بدون قطع و وصل برق کل شاسی، ماژول را تعویض کنید.

راهنمای مهندسی و نصب

راهبرد کابل‌کشی افزونه

برای دستیابی به افزونگی واقعی، دو کابل کواکسیال BNC (کانال A و کانال B) را از مسیرهای فیزیکی یا کانال‌های مجزای متفاوت عبور دهید. این کار خطر قطع هم‌زمان هر دو خط ارتباطی بر اثر یک رویداد مکانیکی منفرد (مانند برخورد لیفتراک یا آتش‌سوزی) را به حداقل می‌رساند.

زمان‌بندی شبکه

هر شبکه ControlNet شامل 1756-CN2R باید با استفاده از RSNetWorx for ControlNet زمان‌بندی شود. این نرم‌افزار زمان به‌روزرسانی شبکه (NUT) را تعیین می‌کند و تضمین می‌دهد که داده‌های قطعی‌گرایانه (زمان‌بندی‌شده) و داده‌های غیرحیاتی (زمان‌بندی‌نشده) به‌درستی اولویت‌بندی شوند. ذخیره‌نکردن تنظیمات در «keeper» پس از اعمال تغییرات سخت‌افزاری، باعث بروز خطاهای ارتباطی I/O خواهد شد.

توان و اتصال زمین

اطمینان حاصل کنید که شاسی به‌درستی به یک اتصال زمین با امپدانس پایین متصل شده است. ولتاژ ایزولاسیون 1756-CN2R برابر با 30V پیوسته است و در 500V آزمایش شده است. اتصال زمین صحیح برای شیلدهای BNC ضروری است تا از ایجاد تداخل الکترومغناطیسی (EMI) و مخدوش‌شدن جریان داده 5 Mbps جلوگیری شود.
