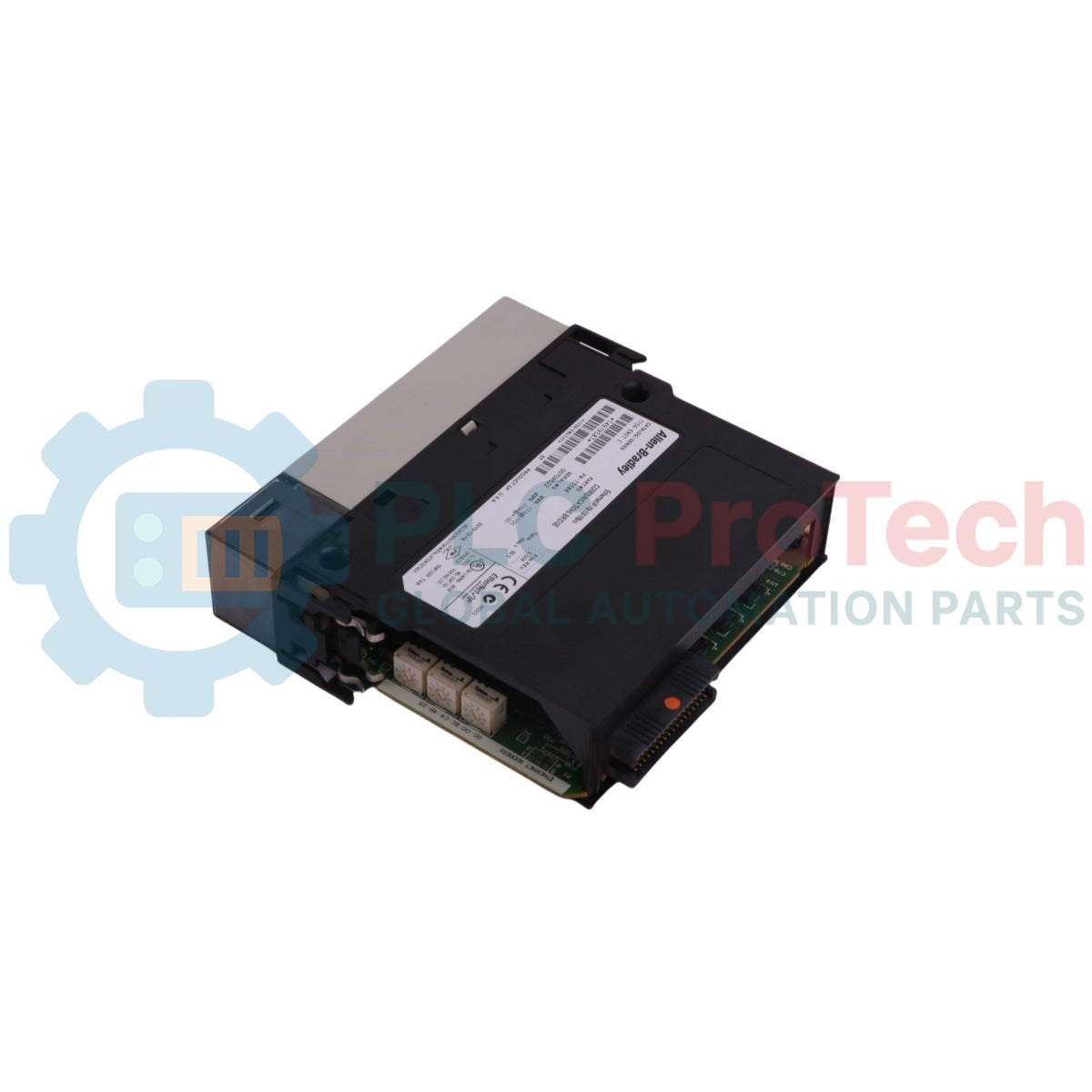

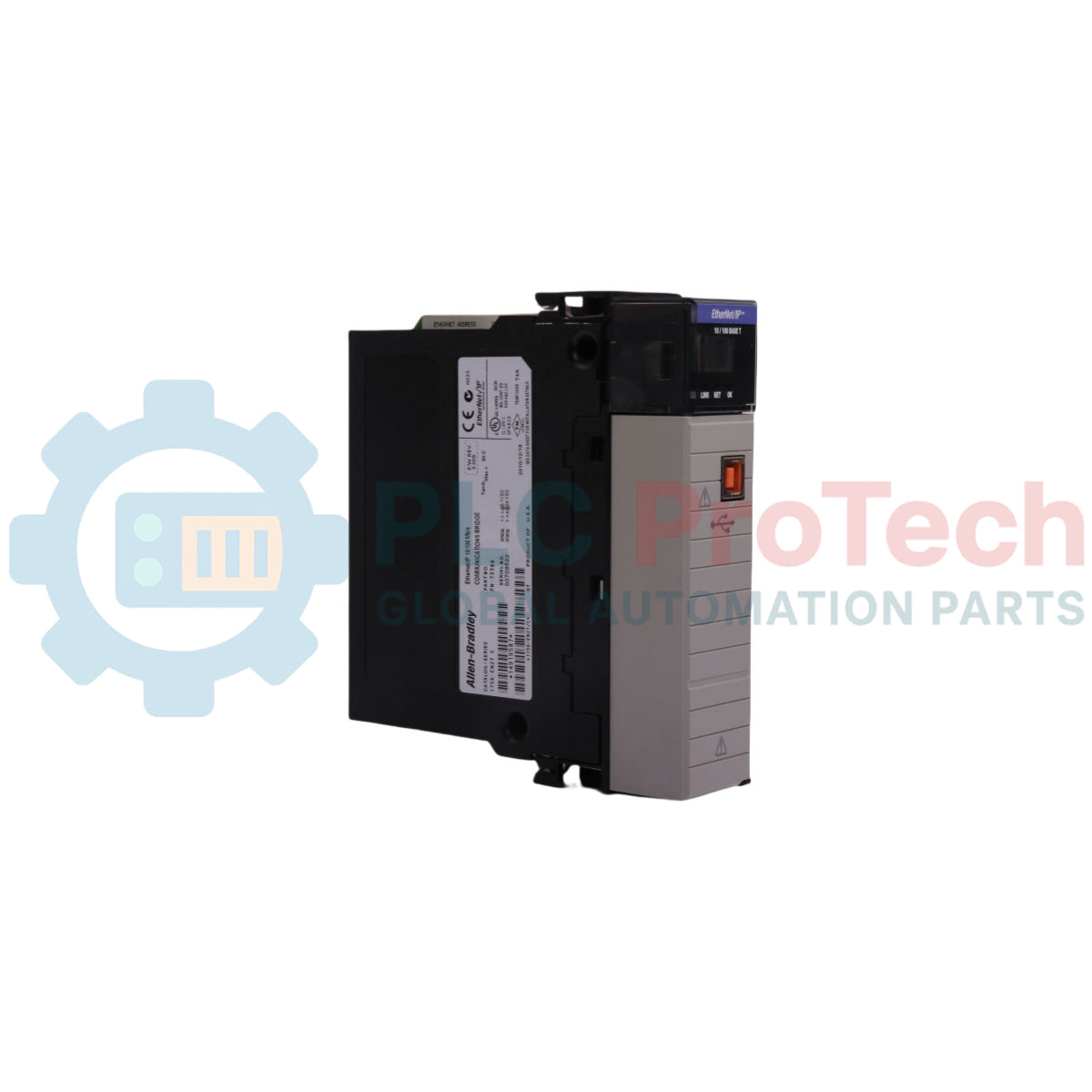

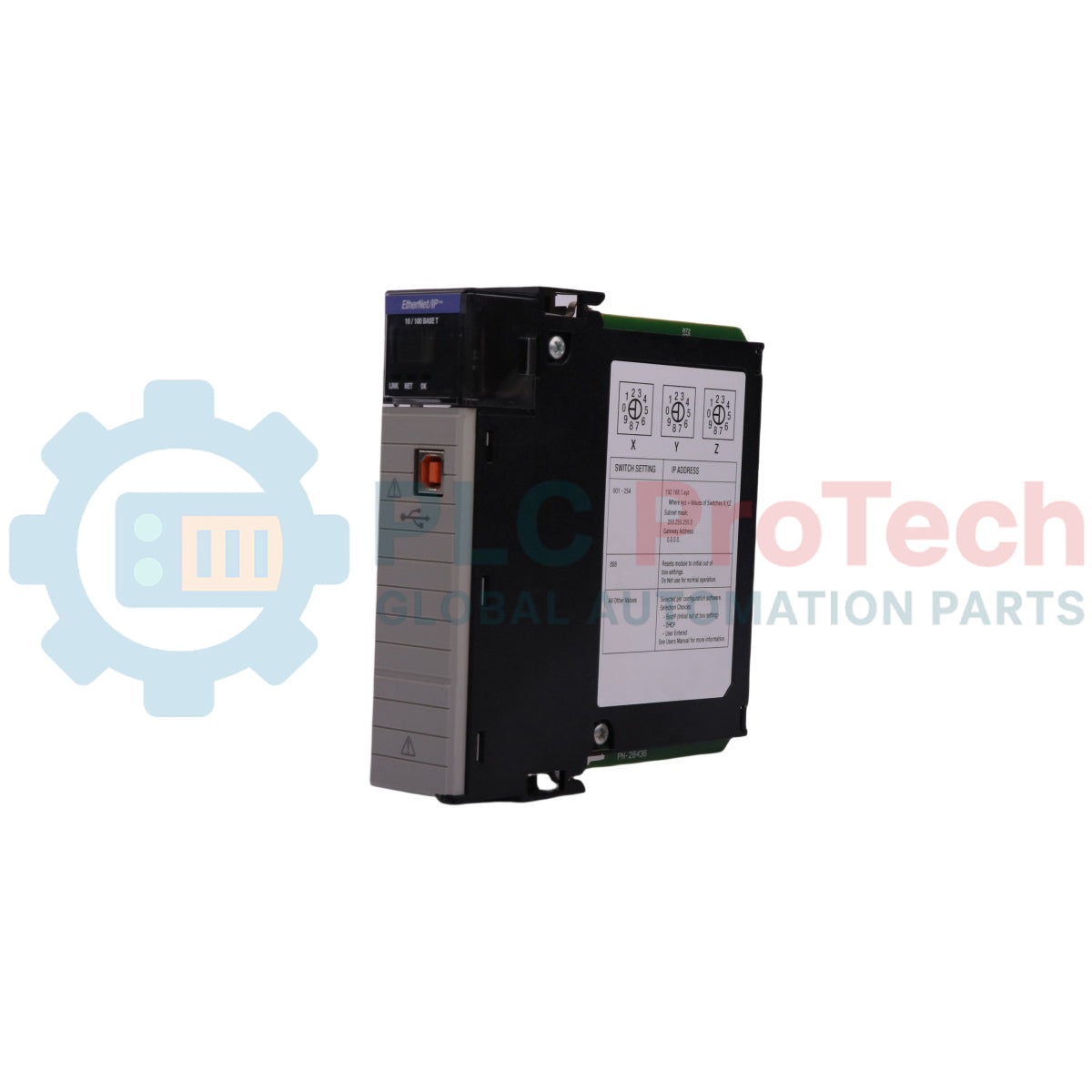

ماژول پل EtherNet/IP Allen-Bradley ControlLogix با کد 1756-EN2T

مروری بر محصول و یکپارچه‌سازی شبکه

1756-EN2T (1756EN2T) یک رابط ارتباطی پربازده است که برای پلتفرم ControlLogix طراحی شده و اتصال پایدار EtherNet/IP را برای کنترل I/O و پیام‌رسانی پرسرعت فراهم می‌کند. این ماژول به‌عنوان یکی از اجزای اصلی معماری یکپارچه Allen-Bradley، از اترنت سریع 10/100 مگابیت‌برثانیه (FE) پشتیبانی می‌کند و تبادل یکپارچه داده میان کنترلرها، ماژول‌های I/O و سیستم‌های HMI/SCADA را امکان‌پذیر می‌سازد. 1756-EN2T برای مدیریت توان عملیاتی داده و تعداد اتصال بسیار بیشتر در مقایسه با ماژول‌های قدیمی ENBT مهندسی شده است؛ بنابراین در سلول‌های پیچیده اتوماسیون، خطوط تولید خودرو و تأسیسات تصفیه آب، استاندارد صنعتی کاهش گلوگاه‌های شبکه محسوب می‌شود.

معماری و قابلیت‌های ارتباطی

1756-EN2T به‌عنوان پلی میان بک‌پلین ControlLogix و شبکه اترنت عمل می‌کند و با استفاده از پروتکل صنعتی مشترک (CIP)، سازگاری داده‌ها را در سراسر سازمان تضمین می‌کند.

• ظرفیت بالای اتصال: پشتیبانی از حداکثر 128 اتصال Logix و 256 اتصال CIP که مقیاس‌پذیری گسترده‌ای را در معماری‌های I/O غیرمتمرکز فراهم می‌کند.

• عملکرد پردازش بسته‌ها: قابلیت پردازش حداکثر 10,000 بسته I/O در ثانیه را دارد و تضمین می‌کند داده‌های حساس به زمانِ حرکت و ایمنی با کمترین نوسان زمانی منتقل شوند.

• توپولوژی‌های شبکه: از توپولوژی‌های استاندارد ستاره‌ای و درختی پشتیبانی می‌کند. استفاده از آن همراه با سوئیچ‌های Stratix، پیکربندی‌های شبکه با دسترس‌پذیری بالا را امکان‌پذیر می‌سازد.

• قابلیت پل ارتباطی: امکان اینترلاک «کنترل به کنترل» و ارتباط «کنترل به I/O» را بدون مصرف ظرفیت پردازنده برای مدیریت شبکه فراهم می‌کند.

مشخصات فنی

پرسش‌های متداول فنی یکپارچه

1756-EN2T چگونه تشخیص آدرس IP تکراری را انجام می‌دهد؟

این ماژول به تشخیص آدرس IP تکراری (ACD) داخلی مجهز است. هنگام روشن‌شدن یا اتصال مجدد، ماژول شبکه را بررسی می‌کند؛ اگر تعارضی شناسایی شود، ماژول وارد وضعیت عملیاتی نمی‌شود و نمایشگر وضعیت برای جلوگیری از اختلال شبکه، خطا را نشان می‌دهد.

آیا می‌توان از این ماژول برای کاربردهای ایمنی SIL 2 یا SIL 3 استفاده کرد؟

بله، 1756-EN2T برای استفاده در کاربردهای CIP Safety رتبه‌بندی شده است. این ماژول مسیر ارتباطی لازم را برای کنترلرهای GuardLogix جهت مدیریت I/O ایمنی فراهم می‌کند، مشروط بر اینکه طراحی کلی سیستم با دستورالعمل‌های ایمنی Rockwell Automation مطابقت داشته باشد.

مزیت درگاه USB در پنل جلویی چیست؟

درگاه داخلی USB 1.1 برای برنامه‌ریزی و پیکربندی موقت محلی در نظر گرفته شده است. این درگاه به مهندسان اجازه می‌دهد برای پیکربندی آدرس IP ماژول یا بارگذاری میان‌افزار، بدون نیاز به اتصال فعال اترنت، به بک‌پلین متصل شوند.

پروتکل‌های مهندسی و نصب

• همگام‌سازی میان‌افزار: همیشه مطمئن شوید میان‌افزار ماژول با نسخه Studio 5000 (Logix Designer) مورد استفاده سازگار است. نسخه‌های ناسازگار می‌توانند در سازمان‌دهنده کنترلر پیام‌های «خطای پیکربندی I/O» ایجاد کنند.

• استانداردهای کابل‌کشی: برای محیط‌های صنعتی با EMI بالا، از کابل‌کشی زوج به‌هم‌تابیده شیلددار رده 5e (یا بالاتر) (STP) استفاده کنید. اطمینان حاصل کنید کانکتورهای RJ45 کاملاً جا افتاده‌اند و صدای کلیک شنیده می‌شود تا پایداری لینک در شرایط لرزش حفظ شود.

• فاصله‌گذاری حرارتی: با وجود اینکه ماژول برای دمای 60 درجه سلسیوس رتبه‌بندی شده است، از قرار دادن ماژول‌های پرحرارت، مانند ماژول‌های خروجی AC با چگالی بالا، بلافاصله در مجاورت 1756-EN2T خودداری کنید تا از گرم‌شدن موضعی تراشه ارتباطی جلوگیری شود.

مزایای عملیاتی

1756-EN2T به دلیل عملکرد قطعی خود در محیط‌های پرفشار شناخته می‌شود. قابلیت پشتیبانی از I/O یونیکست در مقایسه با روش‌های قدیمی‌تر چندپخشی، ترافیک غیرضروری شبکه را کاهش می‌دهد و پهنای باند را برای سایر داده‌های سازمانی آزاد می‌کند. نمایشگر اسکرولی الفبایی-عددی شفاف آن به تیم‌های تعمیر و نگهداری اجازه می‌دهد بدون ابزارهای تخصصی، آدرس IP و وضعیت عیب‌یابی ماژول را فوراً شناسایی کنند و بدین ترتیب میانگین زمان تعمیر (MTTR) را به میزان چشمگیری کاهش دهند.
