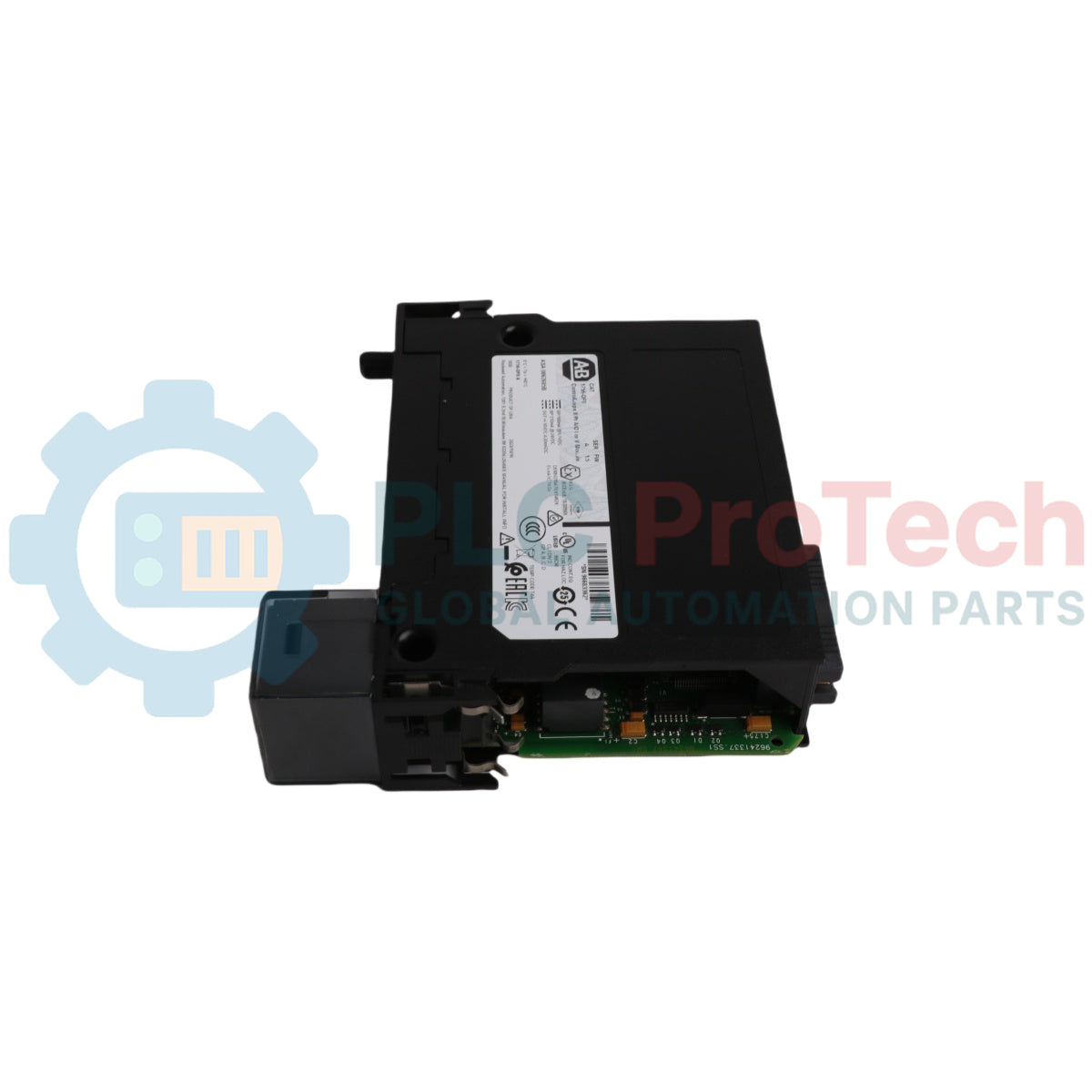

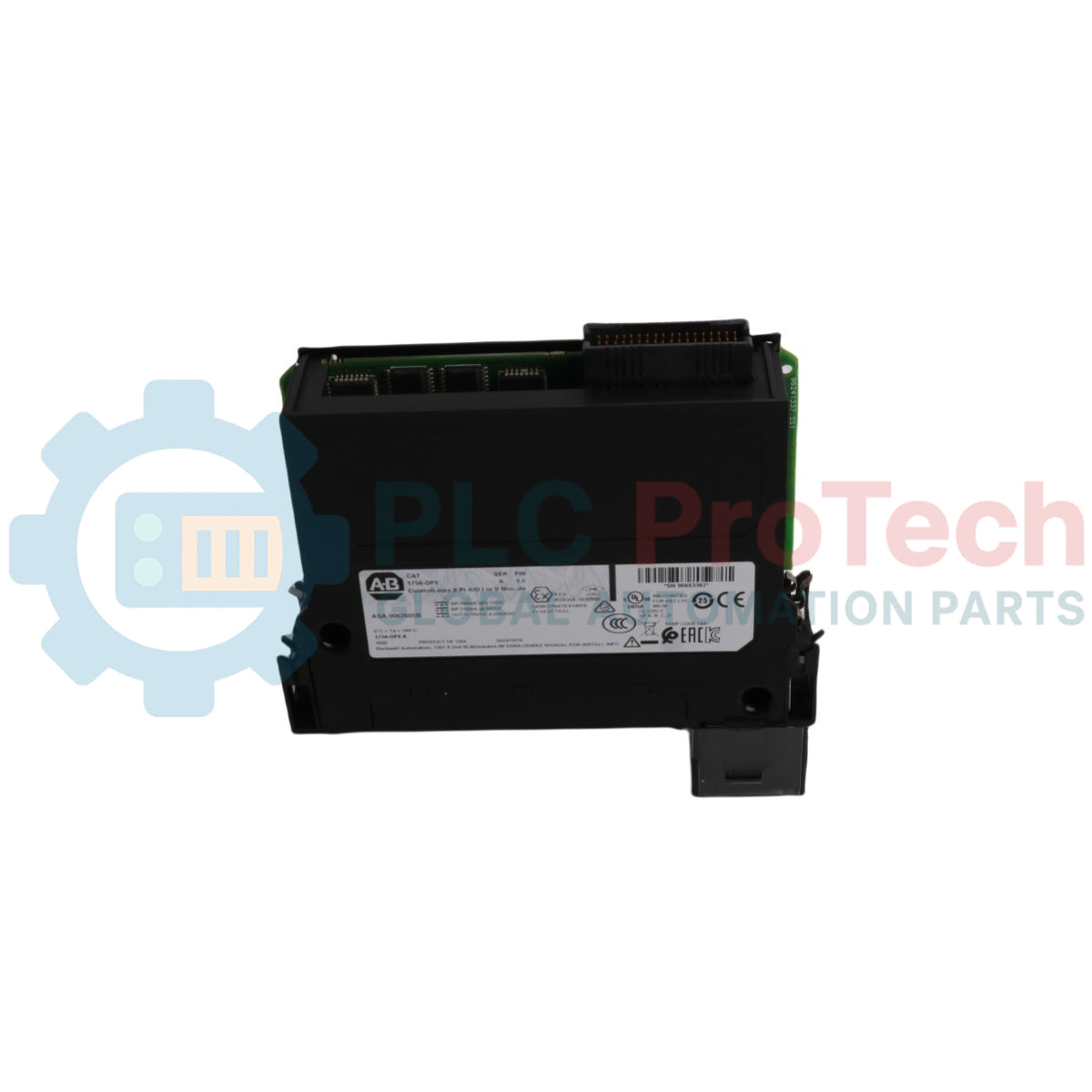

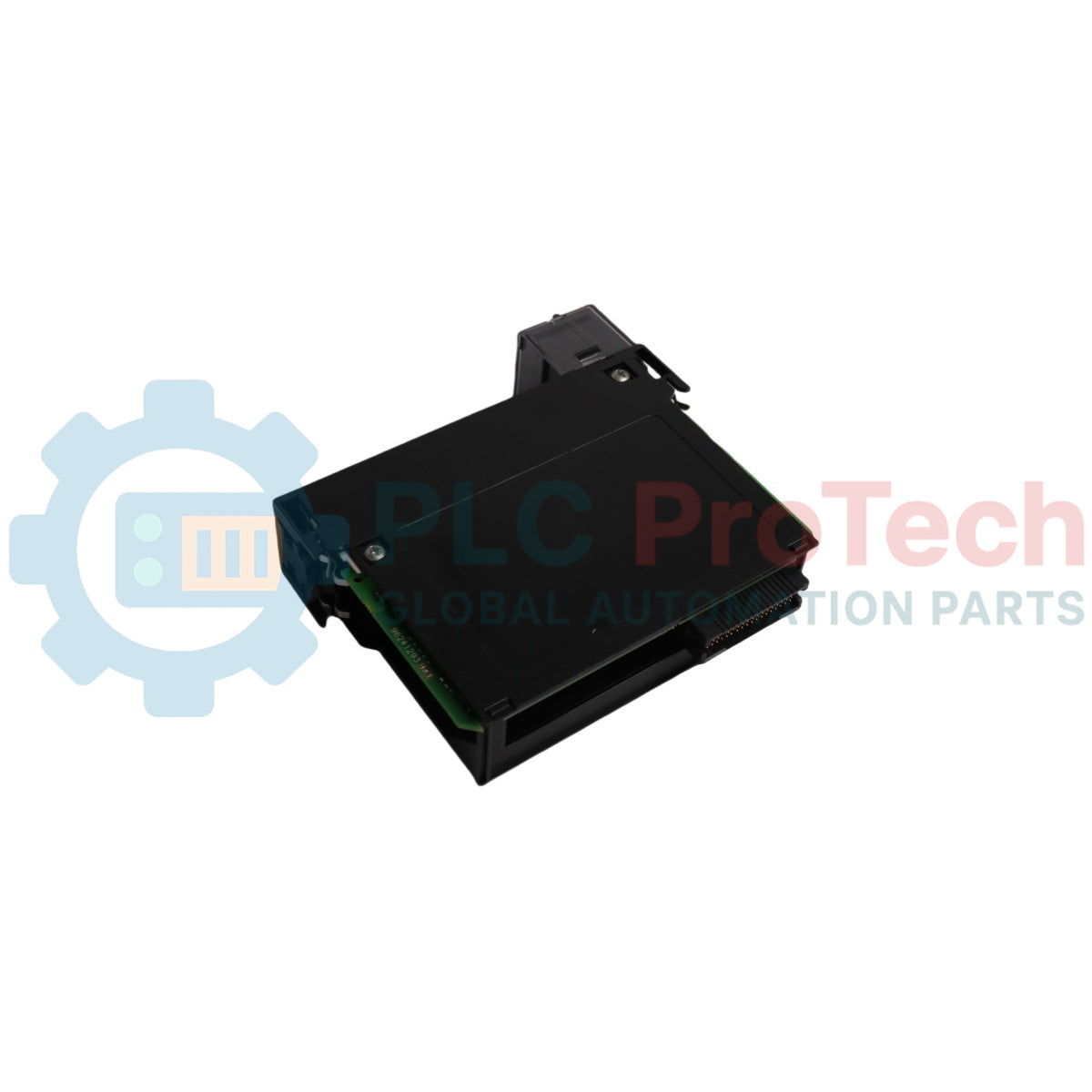

ماژول خروجی آنالوگ ۸ کاناله Allen-Bradley ControlLogix مدل 1756-OF8

مروری بر محصول و کنترل دقیق

1756-OF8 (1756OF8) یک ماژول خروجی آنالوگ متراکم و چندمنظوره از خانواده ControlLogix است. این ماژول دارای ۸ کانال غیرایزوله است که می‌توانند سیگنال‌های ولتاژ یا جریان را با دقت بالا به تجهیزات میدانی ارسال کنند. 1756-OF8 که برای کاربردهای demanding مانند کنترل سرعت درایو فرکانس متغیر (VFD)، موقعیت‌یابی شیر و مدولاسیون عملگر طراحی شده است، به‌روزرسانی‌های زیر میلی‌ثانیه‌ای و تبدیل دیجیتال به آنالوگ با وضوح بالا را ارائه می‌دهد. این ماژول یکی از اجزای اصلی کنترل فرایند حلقه‌بسته است و امکان یکپارچه‌سازی روان تجهیزات آنالوگ میدانی با معماری یکپارچه Logix را فراهم می‌کند.

معماری سخت‌افزار و انعطاف‌پذیری سیگنال

1756-OF8 یک اسلات را در هر شاسی 1756 ControlLogix اشغال می‌کند و از طریق بک‌پلین پرسرعت با پردازنده ارتباط دارد.

• حالت‌های خروجی قابل انتخاب: هر یک از ۸ کانال را می‌توان به‌صورت جداگانه برای ولتاژ (+/- 10V) یا جریان (0 تا 20 mA یا 4 تا 20 mA) پیکربندی کرد.

• وضوح بالا: این ماژول در تمام بازه‌ها از وضوح ۱۵ بیتی برخوردار است (تقریباً 320 uV به‌ازای هر شمارش برای ولتاژ و 0.65 uA به‌ازای هر شمارش برای جریان) و جزئیات لازم برای کنترل حساس دبی یا فشار را فراهم می‌کند.

• نرخ به‌روزرسانی سریع: برای هر ۸ کانال، RPI (فاصله زمانی درخواست بسته) تا 2 ms را ارائه می‌دهد و اجرای فرمان‌های کنترلی را با کمترین تأخیر تضمین می‌کند.

• عیب‌یابی یکپارچه: این ماژول دارای قابلیت‌های سخت‌افزاری برای تشخیص قطعی سیم (در حالت جریان) و حفاظت در برابر اتصال کوتاه است و بازخورد لحظه‌ای درباره وضعیت سمت میدان را به کنترلر ارائه می‌دهد.

مشخصات فنی

پرسش‌های متداول فنی یکپارچه

آیا 1756-OF8 ایزولاسیون کانال‌به‌کانال ارائه می‌دهد؟

خیر. 1756-OF8 یک ماژول غیرایزوله است؛ یعنی هر ۸ کانال مسیر برگشت مشترکی دارند. اگر کاربرد شما به اتصال زمین مستقل برای هر سیگنال نیاز دارد (برای جلوگیری از حلقه‌های زمین بین درایوهای مختلف)، باید به‌جای آن از ماژول 1756-OF8I (ایزوله) استفاده کنید.

اگر PLC وارد وضعیت خطا شود یا به حالت برنامه منتقل شود، چه اتفاقی برای خروجی‌ها می‌افتد؟

این ماژول رفتارهای قابل پیکربندی «حالت برنامه» و «حالت خطا» را ارائه می‌دهد. در نرم‌افزار Studio 5000 می‌توانید تعیین کنید که هر خروجی مقدار آخر خود را حفظ کند، به یک وضعیت ایمن مشخص (برای مثال 4 mA) تغییر کند یا به حداقل/حداکثر بازه خود برود.

آیا می‌توانم 1756-OF8 را در محل نصب کالیبره کنم؟

بله. این ماژول از کالیبراسیون در محل از طریق نرم‌افزار پشتیبانی می‌کند. با استفاده از ولت‌متر یا آمپرمتر دقیق، می‌توانید پارامترهای آفست و بهره هر کانال را برای جبران عوامل محیطی یا کابل‌های طولانی تنظیم کنید.

پروتکل‌های مهندسی و نصب

• سازگاری بازوی سیم‌کشی: این ماژول به یک ترمینال قابل‌جداشدن (RTB) از نوع 1756-TBNH (۲۰ پین) یا 1756-TBSH (گیره فنری) نیاز دارد. پیش از اعمال برق میدانی، همیشه مطمئن شوید RTB کاملاً در جای خود قرار گرفته و زبانه قفل درگیر شده است.

• مقاومت حلقه جریان: هنگام کار در حالت جریان (4-20 mA)، اطمینان حاصل کنید امپدانس کل حلقه (مقاومت سیم به‌علاوه بار) از 550 Ohms بیشتر نشود. عبور از این حد مانع رسیدن خروجی ماژول به جریان کامل 20 mA می‌شود.

• راهبرد شیلدینگ: برای کنترل آنالوگ با وضوح بالا، از کابل‌های زوج‌تابیده شیلددار (STP) استفاده کنید. شیلد را به شینه زمین شاسی ControlLogix متصل کنید. برای جلوگیری از حلقه‌های زمینی که موجب ایجاد نویز سیگنال می‌شوند، از اتصال شیلد به زمین در سمت تجهیز میدانی خودداری کنید.

مزایای مهندسی

1756-OF8 در زمینه تراکم سیستم کنترل عملکرد برجسته‌ای دارد. با ارائه ۸ کانال در یک اسلات، فضای کلی شاسی و هزینه سخت‌افزار موردنیاز برای سیستم‌های دارای تعداد زیاد کانال آنالوگ را کاهش می‌دهد. قابلیت انجام تبدیل دیجیتال به آنالوگ به‌صورت محلی در ماژول به پردازنده اصلی اجازه می‌دهد بر منطق سطح بالا تمرکز کند، در حالی که 1756-OF8 افزایش و کاهش دقیق سیگنال‌های الکتریکی را مدیریت می‌کند. این ویژگی، ماژول را به گزینه‌ای ایدئال برای صنایع شیمیایی، غذا و نوشیدنی و تولید برق تبدیل می‌کند؛ صنایعی که در آن‌ها قابلیت اطمینان و مدولاسیون دقیق متغیرهای فرایند ضروری است.
