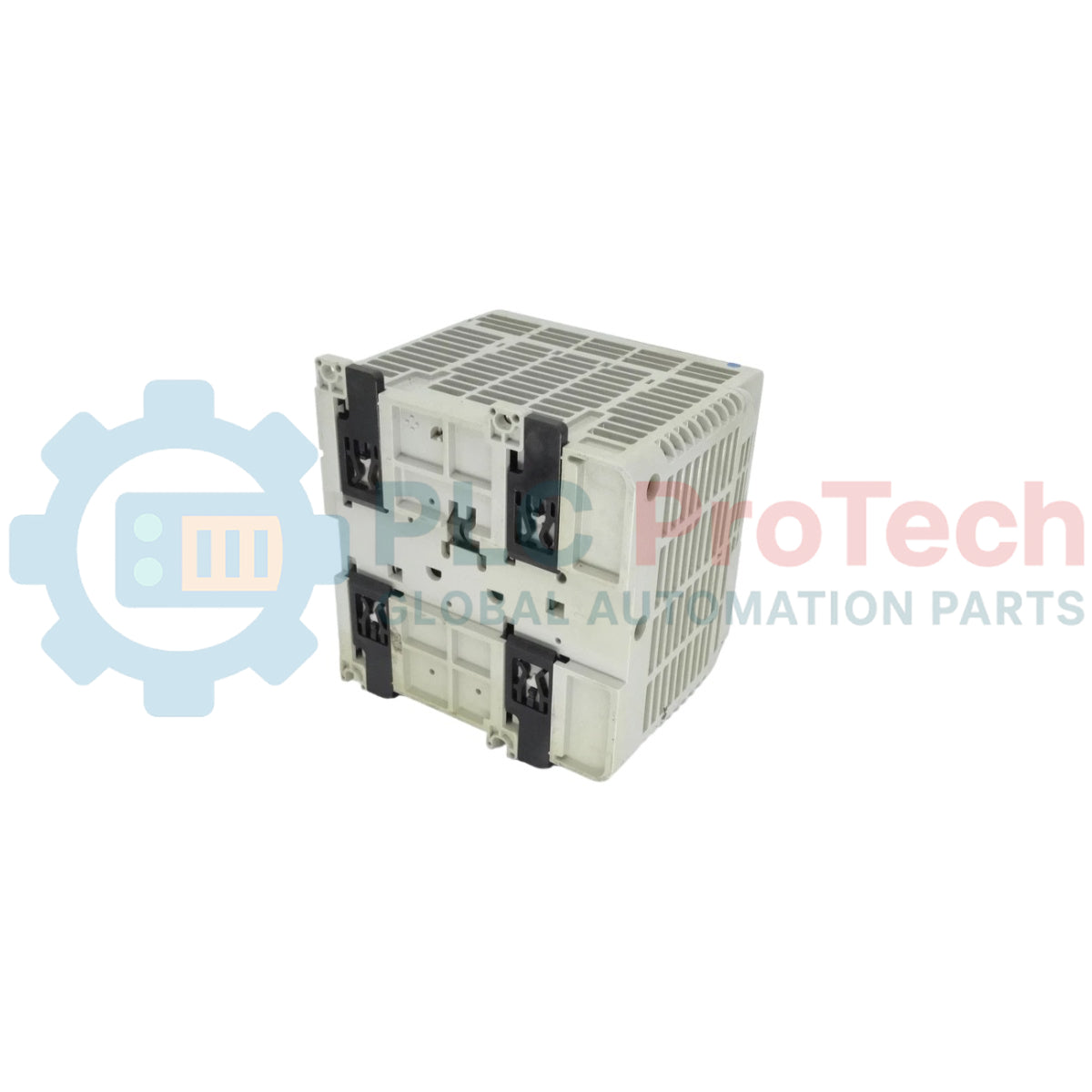

منبع تغذیه AC با ولتاژ ۱۲۰/۲۴۰ ولت Allen-Bradley CompactLogix مدل 1768-PA3

مروری بر محصول و معماری توان سیستم

 1768-PA3 (1768PA3) یک منبع تغذیه ورودی AC با بازده بالا است که به‌طور ویژه برای کنترلرهای 1768-L43 و 1768-L45 CompactLogix طراحی شده است. این ماژول به‌عنوان بخشی از معماری سری 1768، ولتاژهای DC تنظیم‌شده ضروری را برای تغذیه کنترلر، بک‌پلین 1768 و هرگونه ماژول ارتباطی متصل 1768 (مانند 1768-ENBT یا 1768-CNB) فراهم می‌کند.  1768-PA3 برای پاسخ‌گویی به نیازهای توان بالاتر سری 1768 مهندسی شده است؛ این سری از حرکت یکپارچه و شبکه‌سازی پربازده پشتیبانی می‌کند و به همین دلیل، پایه‌ای حیاتی برای سیستم‌های اتوماسیون میان‌رده در کنترل نوار نقاله، خطوط مونتاژ و اسکیدهای فرایندی تخصصی محسوب می‌شود.

معماری سخت‌افزار و منطق الکتریکی

 1768-PA3 به‌طور مستقیم در سمت چپ کنترلر 1768 نصب می‌شود. این ماژول برق استاندارد خط AC صنعتی را به ریل‌های DC دقیق مورد نیاز مدارهای منطقی داخلی و ارتباطی تبدیل می‌کند.

• ورودی AC یونیورسال: از بازه ورودی گسترده 85–265V AC پشتیبانی می‌کند و امکان استفاده در سیستم‌های برق 110V و 220V را در سراسر جهان، بدون نیاز به ترانسفورماتور خارجی، فراهم می‌سازد.

• ظرفیت توسعه: به‌طور ویژه برای تأمین جریان کافی جهت حداکثر دو ماژول ارتباطی یا حرکتی سری 1768 در کنار پردازنده اصلی طراحی شده است.

• خروجی تنظیم‌شده: خروجی بک‌پلین پایدار 5V DC و 24V DC را فراهم می‌کند و تضمین می‌کند نوسانات ولتاژ در محیط کارخانه بر عملکرد قطعی منطق PLC تأثیر نگذارد.

• پایش وضعیت یکپارچه: به یک LED با عنوان «DC OK» در پنل جلویی مجهز است که تأیید بصری فوریِ خروجی صحیح ولتاژها را فراهم می‌کند.

مشخصات فنی

پرسش‌های متداول فنی یکپارچه

آیا می‌توانم از 1768-PA3 با کنترلرهای 1769-L3x استفاده کنم؟

خیر.  1768-PA3 از نظر فیزیکی و الکتریکی فقط برای کنترلرهای 1768-L43 و 1768-L45 طراحی شده است. کنترلرهای سری 1769 از منابع تغذیه 1769-PA2 یا PA4 استفاده می‌کنند که فرم‌فکتور و کانکتور بک‌پلین متفاوتی دارند.

چه چیزی باعث خاموش شدن LED «DC OK» می‌شود؟

خاموش بودن LED معمولاً یکی از سه مورد را نشان می‌دهد: قطع برق ورودی AC، خرابی فیوز داخلی یا اضافه‌جریان در بک‌پلین (که اغلب بر اثر خرابی یک ماژول ارتباطی ایجاد می‌شود). ابتدا همیشه ترمینال‌های ورودی را اندازه‌گیری کنید تا از وجود برق خط اطمینان یابید.

آیا این ماژول برق مورد نیاز I/O میدانی را تأمین می‌کند؟

خیر.  1768-PA3 فقط کنترلر و ماژول‌های سری 1768 را تغذیه می‌کند. اگر ماژول‌های I/O سری 1769 به سمت راست کنترلر متصل باشند، ممکن است بسته به جریان مصرفی کل، به منبع تغذیه مستقل سری 1769 (مانند 1769-PA2) نیاز داشته باشند.

پروتکل‌های مهندسی و نصب

• ایمنی سیم‌کشی: برای اتصالات ورودی AC از سیمی با حداقل 14 AWG (2.1 mm²) استفاده کنید. اطمینان حاصل کنید ترمینال «Ground» به یک اتصال زمین تمیز با امپدانس پایین متصل باشد تا به حذف نویز الکتریکی و حفاظت در برابر اضافه‌ولتاژ کمک کند.

• فاصله حرارتی: 1768-PA3 از طریق همرفت گرما را دفع می‌کند. حداقل 50 mm (2 in.) فاصله از بالا و پایین ماژول را حفظ کنید. اگر ماژول در محفظه‌ای کوچک و بدون تهویه نصب شود، حفاظت حرارتی داخلی ممکن است فعال شده و باعث خاموش شدن PLC شود.

• ترمینال‌های ایمن در برابر تماس انگشت: بلوک ترمینال دارای پوشش محافظ است. برای جلوگیری از تماس تصادفی با ترمینال‌های AC ولتاژ بالا، این پوشش را هنگام کار همیشه بسته نگه دارید.

مزایای مهندسی

 1768-PA3 به دلیل نسبت توان به ابعاد بدنه چشمگیر خود متمایز است. این محصول برای پشتیبانی از پردازش سریع داده و همگام‌سازی حرکت مورد نیاز سری 1768-L4x ساخته شده است؛ سری‌ای که در ارائه عملکرد رده‌بالای Logix در قالبی فشرده پیشگام بود. توانایی آن در ایجاد تعادل میان توان صنعتی سنگین و ریزالکترونیک حساس، این محصول را به گزینه‌ای قابل‌اعتماد برای کاربردهای «Workhorse» در صنایع بسته‌بندی و جابه‌جایی مواد تبدیل می‌کند؛ صنایعی که کیفیت برق در آن‌ها ممکن است ناپایدار باشد.
