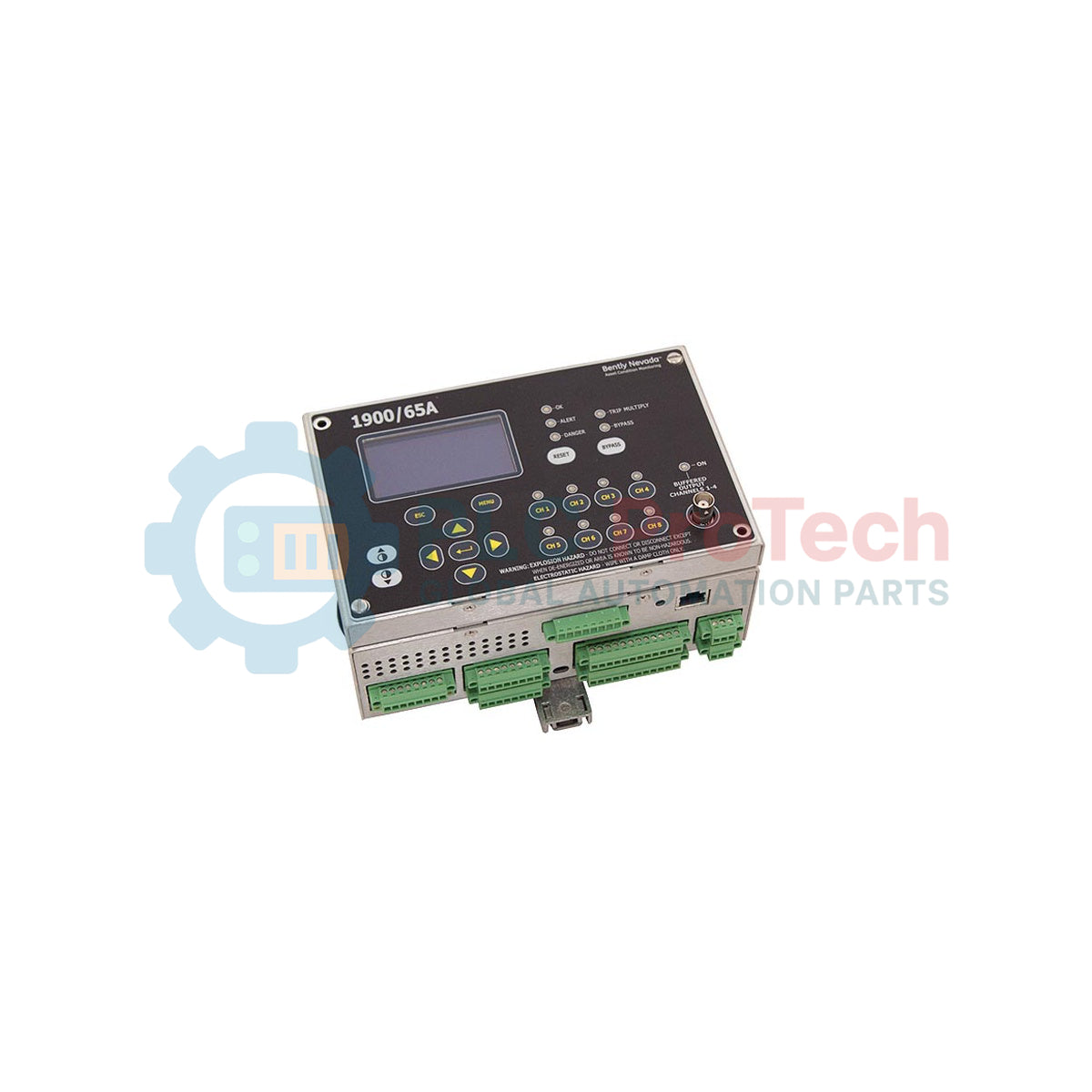

مانیتور تجهیزات چندمنظوره Bently Nevada 1900/65A-01-00-03-CN-01

مروری بر محصول

مدل 1900/65A-01-00-03-CN-01 یک مانیتور ارتعاش و دمای مستقل و بسیار چندمنظوره است که برای دارایی‌های «توازن کارخانه» طراحی شده است. در حالی که توربین‌های اصلی معمولاً از سری 3500 استفاده می‌کنند، 1900/65A حفاظت مقرون‌به‌صرفه و با اطمینان بالا را برای ماشین‌آلات حیاتی مانند فن‌های برج خنک‌کن، پمپ‌ها، دمنده‌ها و کمپرسورهای کوچک فراهم می‌کند. این پیکربندی خاص چهار کانال ارتعاش (شتاب‌سنج یا سرعت) و چهار کانال دما (RTD یا ترموکوپل) را در یک راه‌حل نظارتی محلی ترکیب می‌کند.

با پردازش سیگنال‌های خام حسگر به صورت داخلی، 1900/65A هشدارها و رله‌های سخت‌افزاری را فعال می‌کند تا از خرابی فاجعه‌بار تجهیزات جلوگیری کند. منطق پیشرفته آن امکان پیکربندی مستقل کانال‌ها، از جمله تنظیم نقاط «هشدار» و «خطر» را فراهم می‌کند. این دستگاه تضمین می‌کند که حتی دارایی‌های غیر بحرانی نیز از حفاظت سطح یک بنتلی نوادا بهره‌مند شوند تا زمان کارکرد کلی کارخانه حفظ شود.

پیکربندی فنی

مدل 1900/65A-01-00-03-CN-01 برای اطمینان‌پذیری نصب میدانی در شرایط سخت صنعتی سفارشی شده است.

گزینه برق (01)

پیکربندی 01 از محدوده ورودی AC جهانی 110 تا 220 ولت AC (50/60 هرتز) پشتیبانی می‌کند. این قابلیت تغذیه خارجی، ادغام در شبکه‌های برق استاندارد کارخانه را بدون نیاز به مبدل‌های برق DC اضافی ساده می‌کند.

گزینه نمایشگر (00)

گزینه 00 نشان‌دهنده بدون نمایشگر است. این پیکربندی «کور» مانیتور برای نصب‌های از راه دور که داده‌ها عمدتاً به یک DCS/PLC مرکزی ارسال می‌شوند یا از طریق نرم‌افزار پیکربندی 1900 مدیریت می‌شوند، ترجیح داده می‌شود و باعث کاهش فضای کلی و مصرف برق ماژول می‌شود.

نصب و محفظه (03)

این واحد به‌صورت پیش‌نصب شده در یک بدنه مقاوم در برابر شرایط جوی فایبرگلاس NEMA 4X (IP66) ارائه می‌شود. درب دارای پنجره دید است که به تکنسین‌ها اجازه می‌دهد بدون قرار دادن الکترونیک حساس در معرض محیط‌های خورنده یا باران شدید، وضعیت داخلی LEDها را بررسی کنند.

تأییدیه سازمانی (CN)

پسوند CN تأییدیه‌های خاص کشور برای بازار چین را مشخص می‌کند. این اطمینان را می‌دهد که با استانداردهای ایمنی NEPSI و سایر استانداردهای منطقه‌ای مورد نیاز برای نصب در مناطق صنعتی خطرناک یا تحت نظارت در چین مطابقت دارد.

مشخصات فنی

مزایای مهندسی

سری 1900/65A پل ارتباطی بین فرستنده‌های ساده و سیستم‌های رک پیچیده است:

• ادغام جامع داده‌ها: با ترکیب نظارت بر لرزش و دما در یک واحد، دید کلی از سلامت دستگاه فراهم می‌کند که امکان تشخیص بهتر خرابی بلبرینگ‌ها یا مشکلات روانکاری را می‌دهد.

• استقرار مقاوم در محیط‌های میدانی: بدنه فایبرگلاس با درجه حفاظت NEMA 4X در برابر تخریب ناشی از اشعه UV و خوردگی شیمیایی مقاوم است و آن را به انتخاب ایده‌آل برای برج‌های خنک‌کننده فضای باز یا تأسیسات تصفیه فاضلاب تبدیل می‌کند.

• کنترل منطقی انعطاف‌پذیر: هر مانیتور شامل شش رله برنامه‌پذیر است که می‌توان آن‌ها را برای منطق رأی‌گیری "و/یا" تنظیم کرد، که از قطع‌های ناخواسته جلوگیری کرده و در عین حال پاسخ سریع در مواقع اضطراری واقعی دستگاه را تضمین می‌کند.

راهنمای نصب و نگهداری

اجرای موفقیت‌آمیز مدل 1900/65A نیازمند آب‌بندی محیطی مناسب و ایزولاسیون الکتریکی است.

ورودی و آب‌بندی کانال

از آنجا که این دستگاه دارای قاب NEMA 4X است، همه ورودی‌های کانال باید از هاب‌ها یا گلندهایی استفاده کنند که درجه IP66 را حفظ کنند. برای ورود کابل از پایین قاب استفاده کنید تا از نفوذ رطوبت در طول سیم‌ها و چکیدن آن روی ماژول مانیتور جلوگیری شود.

پیکربندی نرم‌افزار

از طریق پورت ارتباطی داخلی با استفاده از لپ‌تاپ و نرم‌افزار پیکربندی Bently Nevada 1900 به مانیتور متصل شوید. نوع حسگرهای خود را تعریف کنید (مثلاً Proximitors با ۲۰۰ میلی‌ولت بر میل یا شتاب‌سنج‌های ۱۰۰ میلی‌ولت بر g) و تأخیرهای هشدار را تنظیم کنید تا از فعال شدن هشدارهای ناشی از لرزش‌های گذرای راه‌اندازی جلوگیری شود.

زمین کردن و شیلدگذاری

اطمینان حاصل کنید که همه شیلدهای حسگر فقط در مانیتور 1900/65A خاتمه یافته‌اند و در جای دیگری نه. قاب باید به درستی به زمین ایمنی محلی متصل شود تا مدار حفاظت داخلی در برابر نوسانات الکتریکی به طور مؤثر عمل کند.

سؤالات فنی متداول

Q1: آیا می‌توان مدل 1900/65A-01-00-03-CN-01 را بعداً با نمایشگر ارتقا داد؟

A1: بله. مدل 1900/65A ماژولار است. می‌توانید بعداً یک ماژول نمایش 1900/01 را به درب قاب NEMA 4X اضافه کنید، به شرطی که سخت‌افزار نصب و کابل روبان داخلی مناسب را داشته باشید.

Q2: اگر برق در کارخانه من نوسان کند چه اتفاقی می‌افتد؟

A2: گزینه برق «01» برای مدیریت نوسانات استاندارد صنعتی طراحی شده است. با این حال، برای حفاظت حیاتی، توصیه می‌کنیم دستگاه را از طریق UPS یا باس برق فیلتر شده تغذیه کنید تا در طول تغییرات کامل برق کارخانه، نظارت مداوم حفظ شود.

Q3: آیا این مانیتور با حسگرهای غیر از Bently Nevada سازگار است؟

A3: بله. مدل 1900/65A «کاربرد عمومی» است و از طیف گسترده‌ای از شتاب‌سنج‌های صنعتی استاندارد، حسگرهای سرعت و پروب‌های دما پشتیبانی می‌کند، به شرطی که خروجی آن‌ها مطابق منحنی‌های استاندارد ۴-۲۰ میلی‌آمپر یا ولتاژ/مقاومت باشد.

Q4: چرا وزن حمل و نقل برای یک مانیتور کوچک ۸ کیلوگرم است؟

A4: بخش عمده وزن از قاب فیبرگلاس NEMA 4X ناشی می‌شود. این محفظه با دیواره‌های ضخیم و لولاهای مقاوم ساخته شده تا در برابر شرایط سخت صنعتی بیرونی مقاومت کند و نیاز به بسته‌بندی محافظتی قابل توجهی برای جلوگیری از آسیب در حین حمل و نقل دارد.
