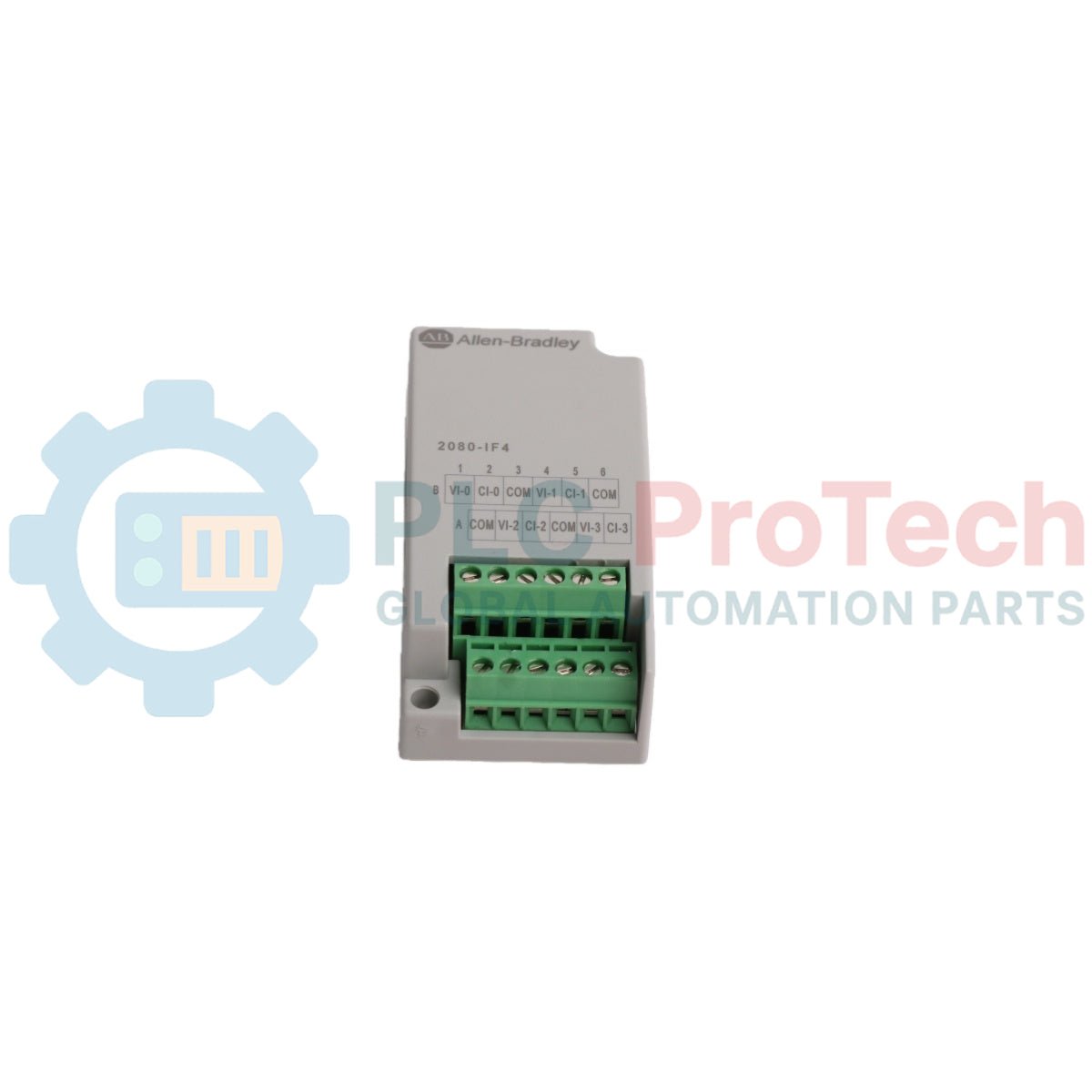

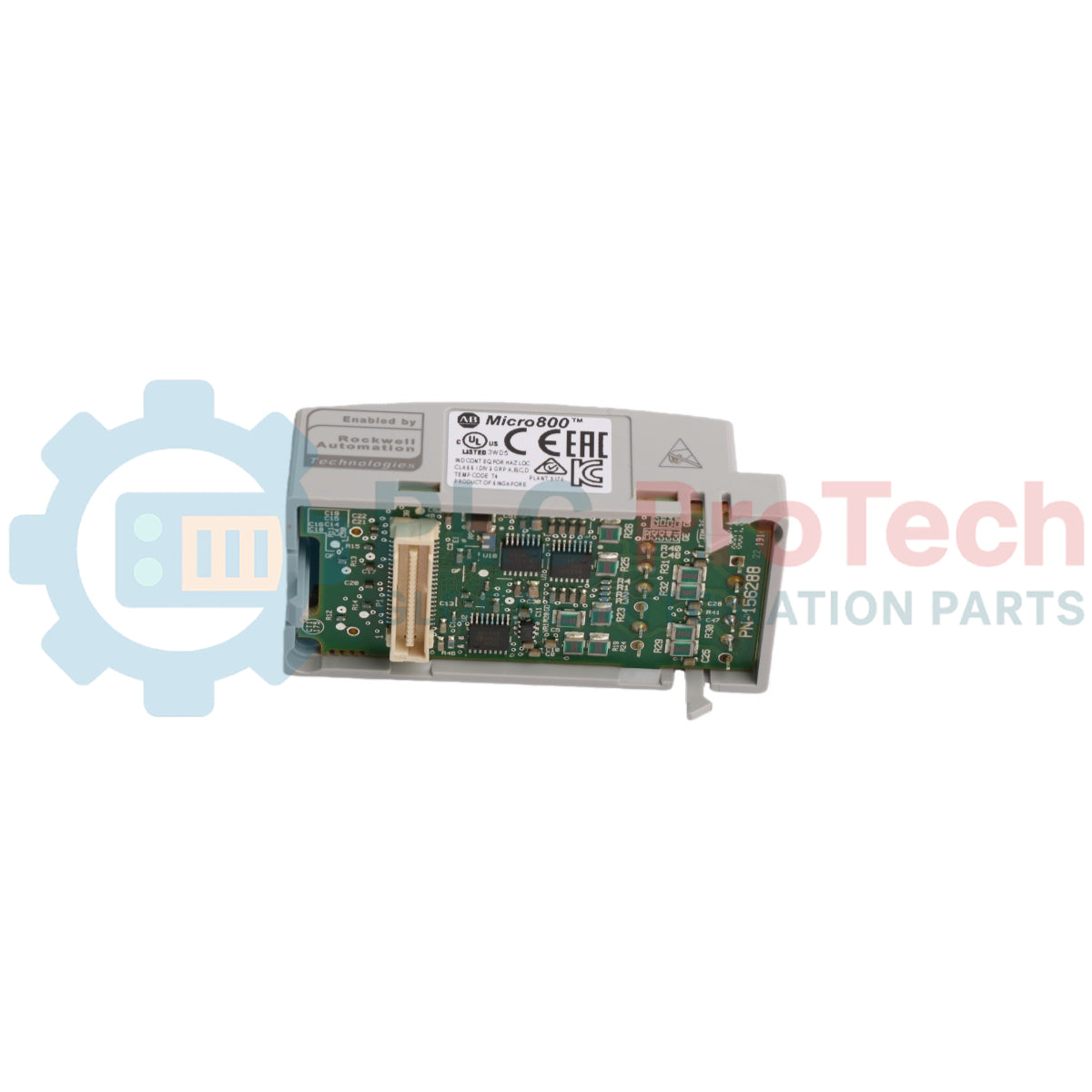

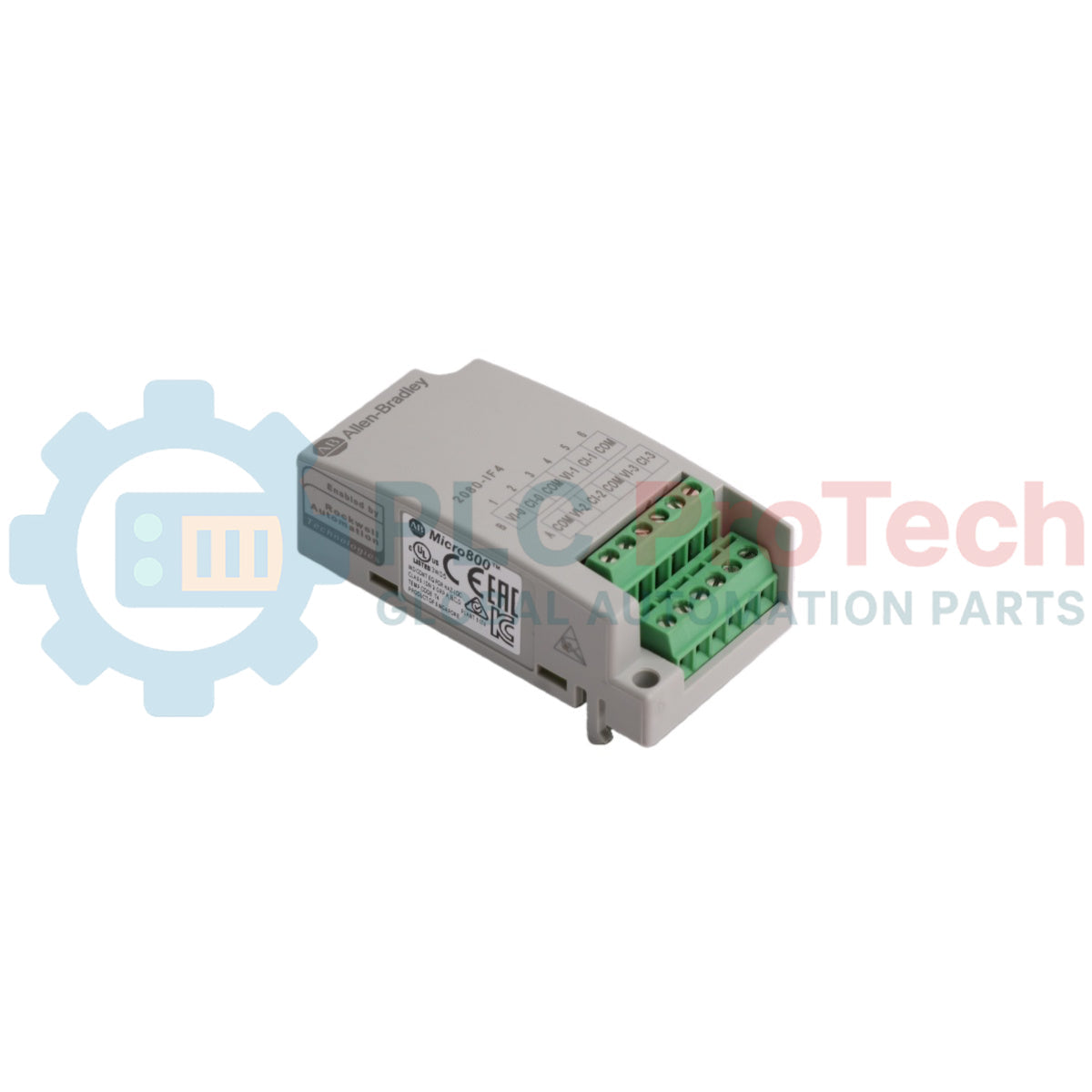

ماژول ورودی آنالوگ ۴ کاناله Micro800 مدل 2080-IF4 آلن-بردلی

مروری بر محصول

 2080-IF4 (2080IF4) یک ماژول توسعه ورودی آنالوگ با چگالی بالا است که به‌طور خاص برای چارچوب PLCهای Micro800 شرکت Allen-Bradley طراحی شده است. این ماژول ورودی ولتاژ/جریان تک‌قطبیِ ۴ کاناله و غیرایزوله، یکی از اجزای حیاتی در بخش‌های صنعتی دقیق‌محور مانند تصفیه آب، کنترل HVAC و فرآوری مواد غذایی است.  2080-IF4 با فراهم کردن جمع‌آوری داده با وضوح بالا، امکان پایش لحظه‌ای حسگرهای فشار، دما و جریان را فراهم می‌کند. یکپارچگی بی‌نقص آن با کنترلرهای Micro820، Micro830 و Micro850، فضای اشغال‌شده سیستم را به حداقل می‌رساند و هم‌زمان دقت سیگنال را افزایش می‌دهد؛ در نتیجه، زمان توقف عملیاتی کاهش یافته و تأخیر انتقال سیگنال از حسگر به منطق کنترلی در حلقه‌های حیاتی از نظر مأموریت جلوگیری می‌شود.

پیکربندی فنی

 2080-IF4 از معماری نصب‌شونده استفاده می‌کند که برای افزایش قابلیت‌های ورودی/خروجی سری کنترلرهای Micro800، بدون افزایش عرض فیزیکی مجموعه نصب‌شده روی ریل، طراحی شده است. این ماژول از حلقه‌های جریان 0-20 mA و سیگنال‌های ولتاژ 0-10 VDC پشتیبانی می‌کند و با وضوح ۱۴ بیتی، کنترل دقیق متغیرهای آنالوگ را تضمین می‌نماید. طراحی سخت‌افزار بر مصرف پایین توان تمرکز دارد؛ توان مستقیماً از باس پشتیبان تأمین می‌شود و ترمینال جداشدنی، تعویض سریع در محل را تسهیل می‌کند. این ماژول برای محیط‌های صنعتی دارای تداخل الکترومغناطیسی (EMI) طراحی شده و با استفاده از فیلتر داخلی، یکپارچگی سیگنال را هنگام نمونه‌برداری پرسرعت داده حفظ می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

چگونه نوع ورودی را برای کانال‌های جداگانه در 2080-IF4 پیکربندی کنم؟

حالت ورودی (ولتاژ یا جریان) در محیط نرم‌افزار Connected Components Workbench (CCW) تعیین می‌شود. کاربران باید پیکربندی کانال موردنظر را در ویژگی‌های ماژول انتخاب کنند تا با سیم‌کشی فیزیکی تجهیز میدانی مطابقت داشته باشد.

آیا این ماژول از سیگنال‌های ورودی دوقطبی مانند -10 تا +10 VDC پشتیبانی می‌کند؟

خیر، 2080-IF4 فقط برای سیگنال‌های تک‌قطبی (0-10 VDC یا 0-20 mA) طراحی شده است. برای کاربردهای دوقطبی باید از ماژول توسعه یا مبدل سیگنال دیگری استفاده شود تا سیگنال به محدوده مثبت منتقل شود.

آیا می‌توان 2080-IF4 را در حالی که کنترلر Micro800 روشن است، به‌صورت گرم تعویض کرد؟

این کار توصیه نمی‌شود. برای جلوگیری از ایجاد گذراهای الکتریکی که ممکن است به باس پشتیبان یا مدارهای ماژول آسیب برسانند، باید پیش از نصب یا خارج کردن ماژول‌های نصب‌شونده، برق کنترلر قطع شود.

راهنمای مهندسی و نصب

• محافظت سیگنال و اتصال زمین: برای کاهش نویز مد مشترک، همیشه برای سیگنال‌های آنالوگ از کابل‌های زوج‌تابیده شیلددار استفاده کنید. اطمینان حاصل کنید که شیلد فقط از یک طرف، معمولاً در سمت PLC، به زمین متصل شده باشد تا از ایجاد حلقه‌های زمین که می‌توانند در ماژول‌های دارای وضوح ۱۴ بیتی خطاهای قابل‌توجه اندازه‌گیری ایجاد کنند، جلوگیری شود.

• مدیریت حرارتی: هنگام نصب چندین ماژول 2080-IF4 در یک شاسی Micro850، حداقل فاصله عمودی ۵۰ میلی‌متر در بالا و پایین کنترلر در نظر بگیرید. این کار جریان هوای همرفتی طبیعی را حفظ کرده و از تجمع موضعی گرما که می‌تواند موجب تغییر تدریجی دقت کالیبره‌شده شود، جلوگیری می‌کند.

• حفاظت از حلقه جریان: هنگام استفاده از پیکربندی 0-20 mA، اطمینان حاصل کنید که منبع تغذیه خارجی حلقه تنظیم‌شده باشد. 2080-IF4 توان حلقه را تأمین نمی‌کند و به‌عنوان یک تجهیز اندازه‌گیری غیرفعال عمل می‌نماید. افزودن فیوز سریع به‌صورت سری در حلقه جریان می‌تواند از ماژول در برابر شرایط اضافه‌جریان ناخواسته محافظت کند.
