ماژول محور یکپارچه کینتیکس 6000 آلن-برادلی مدل 2094-BC02-M02-S

مروری بر محصول و کنترل حرکت با عملکرد بالا

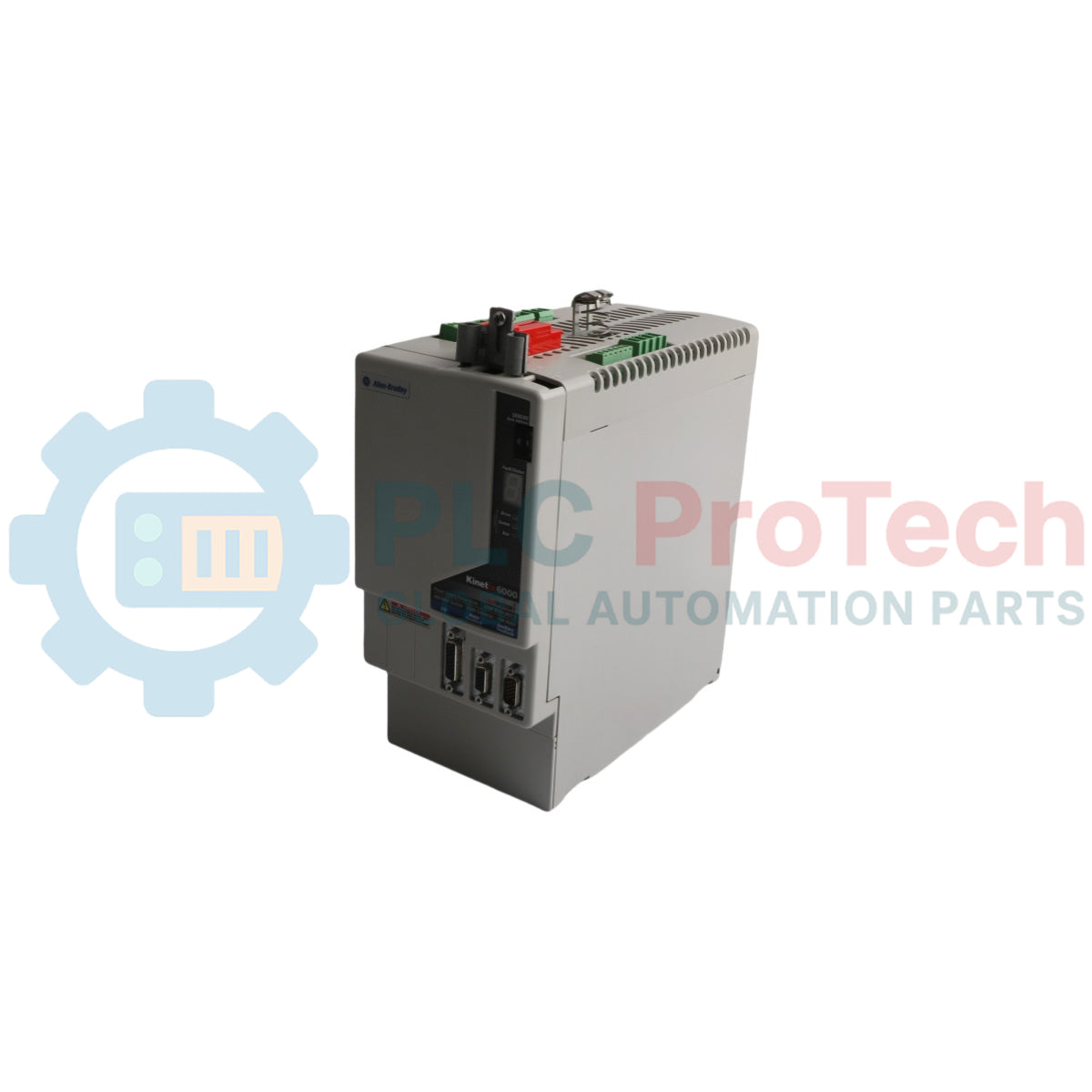

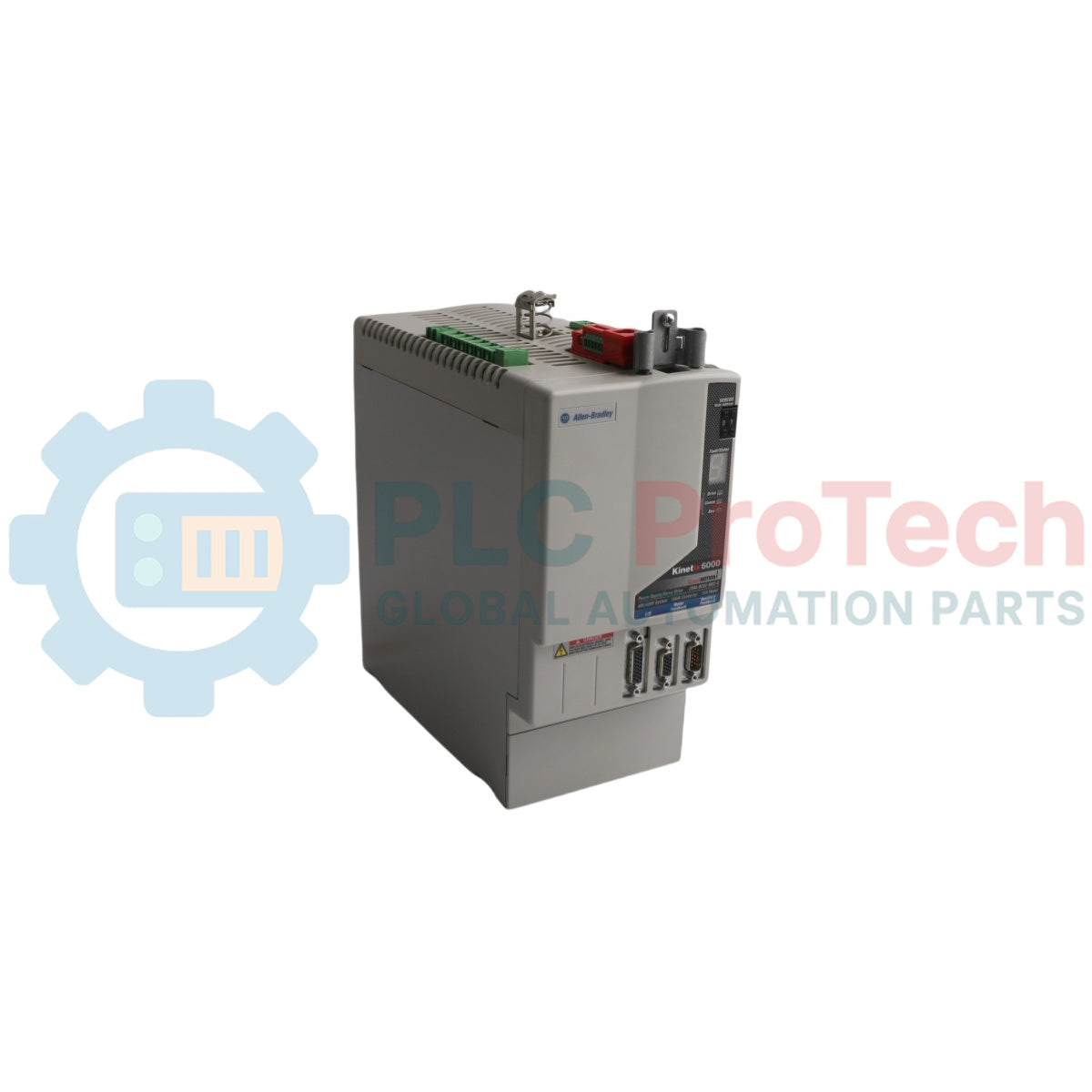

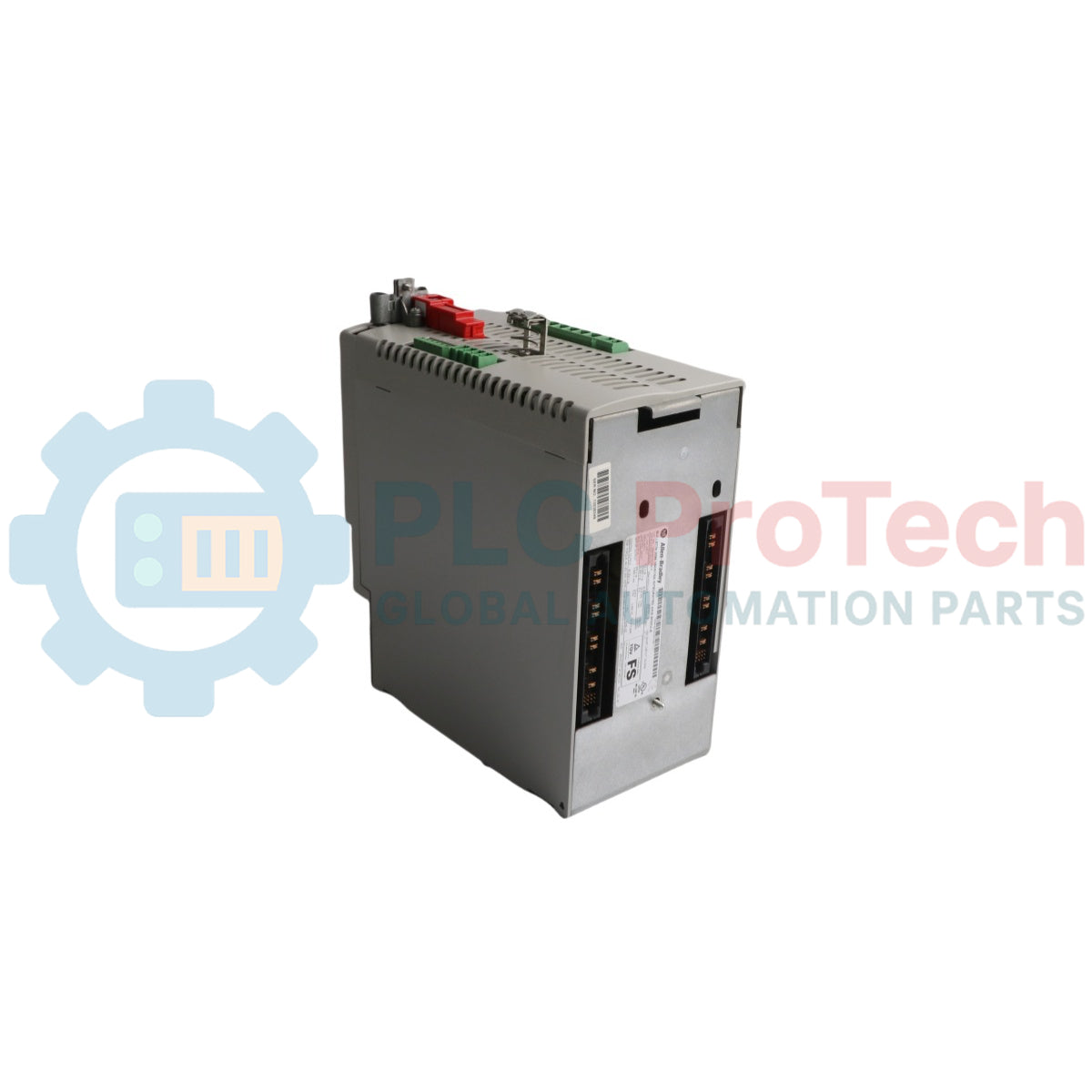

2094-BC02-M02-S (2094BC02M02S) یک ماژول محور یکپارچه (IAM) تخصصی از خانواده درایو سروو چندمحوره Kinetix 6000 شرکت Allen-Bradley است. به عنوان یک ماژول «یکپارچه»، این واحد پایه‌ای برای سیستم حرکت محسوب می‌شود که منبع تغذیه با بازده بالا (مبدل) و درایو سروو با عملکرد بالا (اینورتر) را در یک بسته سخت‌افزاری ترکیب می‌کند. پسوند "S" نشان می‌دهد که این ماژول مجهز به عملکرد Safe Torque Off (STO) است که آن را به یک جزء حیاتی برای ماشین‌آلات دارای ایمنی یکپارچه تبدیل می‌کند. این ماژول برای کاربردهای پرتقاضا در مونتاژ خودرو، بطری‌سازی با سرعت بالا و بسته‌بندی ثانویه رباتیک طراحی شده و دقت گشتاور بالا و پاسخ قطعی لازم برای حرکت‌های پیچیده و همزمان چندمحوره را فراهم می‌کند.

معماری سخت‌افزاری و منطق مبدل یکپارچه

برخلاف ماژول‌های توسعه محور استاندارد، 2094-BC02-M02-S «اصلی» منبع تغذیه است. این ماژول برق سه‌فاز ورودی AC را به یک باس DC مشترک تبدیل می‌کند که تمام ماژول‌های مجاور روی ریل را تغذیه می‌کند.

• منبع تغذیه یکپارچه: دارای ظرفیت مبدل 15 کیلووات است که یک باس DC پایدار برای حداکثر 8 محور روی یک ریل قدرت فراهم می‌کند.

• قابلیت دو محور: علامت «M02» نشان می‌دهد که این IAM دارای یک اینورتر داخلی است که قادر به راه‌اندازی دو موتور سروو مستقل (محور 1 و محور 2) از یک اسلات ماژول است.

• Safe Torque Off (STO): مدار ایمنی یکپارچه اجازه می‌دهد درایو بدون قطع منبع تغذیه اصلی، برق موتورها را غیرفعال کند و با ادغام در مدار کنترل ایمنی، به رتبه‌های ایمنی SIL 3 / PLe دست یابد.

• رابط SERCOS: از رابط فیبر نوری پرسرعت SERCOS برای ارتباط قطعی و مقاوم در برابر نویز با کنترل‌کننده‌های حرکت ControlLogix و GuardLogix استفاده می‌کند.

مشخصات فنی

پرسش‌های فنی یکپارچه

مزایای خاص پیکربندی دو محوره "M02" چیست؟

2094-BC02-M02-S به طور مؤثری چگالی محورهای کابینت کنترل شما را دو برابر می‌کند. با کنترل دو موتور از یک ماژول، فضای فیزیکی روی ریل قدرت 2094-PRS کاهش یافته و تعداد کل قطعات سخت‌افزاری مورد نیاز برای سیستم‌های با تعداد محور بالا کمتر می‌شود.

آیا ماژول به شنت خارجی جداگانه نیاز دارد؟

این IAM دارای مقاومت شنت داخلی برای دفع انرژی بازیابی است. با این حال، برای کاربردهای با اینرسی بالا یا چرخه‌های کاهش سرعت سریع، ممکن است به یک ماژول شنت خارجی مانند 2094-BSP2 نیاز باشد تا از خطاهای ولتاژ بیش از حد باس DC جلوگیری شود.

چگونه بازنشانی "Safe Torque Off" انجام می‌شود؟

عملکرد STO نیازمند سیگنال دو کاناله 24 VDC به هدر ایمنی است. اگر ایمنی فعال شود، ماژول برق خروجی موتور را قطع می‌کند. پس از پاک شدن مدار ایمنی، درایو می‌تواند از طریق نرم‌افزار کنترل حرکت بدون نیاز به خاموش و روشن کردن کامل برق دوباره فعال شود.

پروتکل‌های مهندسی و نصب

• تراز ریل قدرت: هنگام نصب ماژول، اطمینان حاصل کنید که پین‌های 2094-PRS کاملاً تراز شده‌اند. پیچ‌های نصب را با گشتاور 2.26 نیوتن‌متر (20 پوند-اینچ) محکم کنید. تماس ضعیف روی پین‌های باس DC می‌تواند منجر به گرم شدن موضعی و خطاهای «Bus Undervoltage» شود.

• نگهداری فیبر نوری: رابط SERCOS از کابل‌های حساس فیبر نوری استفاده می‌کند. حداقل شعاع خمیدگی 25 میلی‌متر را رعایت کرده و اطمینان حاصل کنید که تمام سطوح کانکتورها تمیز هستند. گرد و غبار روی پورت‌های نوری یکی از دلایل اصلی خطاهای «Ring Break» یا «Communication Lost» است.

• زمین کردن و اتصال بدنه: از یک تسمه زمین سنگین از پیچ زمین IAM به زیرپنل استفاده کنید. از آنجا که این ماژول تبدیل AC به DC را برای کل ریل مدیریت می‌کند، زمین کردن صحیح برای فیلتر کردن نویز حالت مشترک که می‌تواند سیگنال‌های انکودر حساس را تحت تأثیر قرار دهد، ضروری است.

مزایای مهندسی

2094-BC02-M02-S به دلیل معماری اشتراک انرژی خود برجسته است. با ایجاد یک باس DC مشترک، اجازه می‌دهد محورهایی که در حال ترمز هستند انرژی را به ریل بازگردانند تا توسط محورهایی که در حال شتاب‌گیری هستند استفاده شود. این «اشتراک انرژی بازیابی» مصرف کلی برق و تولید حرارت در داخل محفظه را کاهش می‌دهد. همراه با رابط 100% دیجیتال SERCOS، تجربه‌ای «پلاگ‌اند-پلی» ارائه می‌دهد که در آن پارامترهای موتور به طور خودکار از انکودر به درایو منتقل می‌شوند، خطاهای تنظیم دستی را حذف کرده و زمان راه‌اندازی سیستم را به طور قابل توجهی کاهش می‌دهد.
