تولیدکننده: Bently Nevada
شماره محصول: 330101-00-30-50-02-CN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب نزدیکی ۸ میلیمتری ۳۳۰۰ XL
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 700g
ابعاد: ۵.۰ متر (۱۶.۴ فوت)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

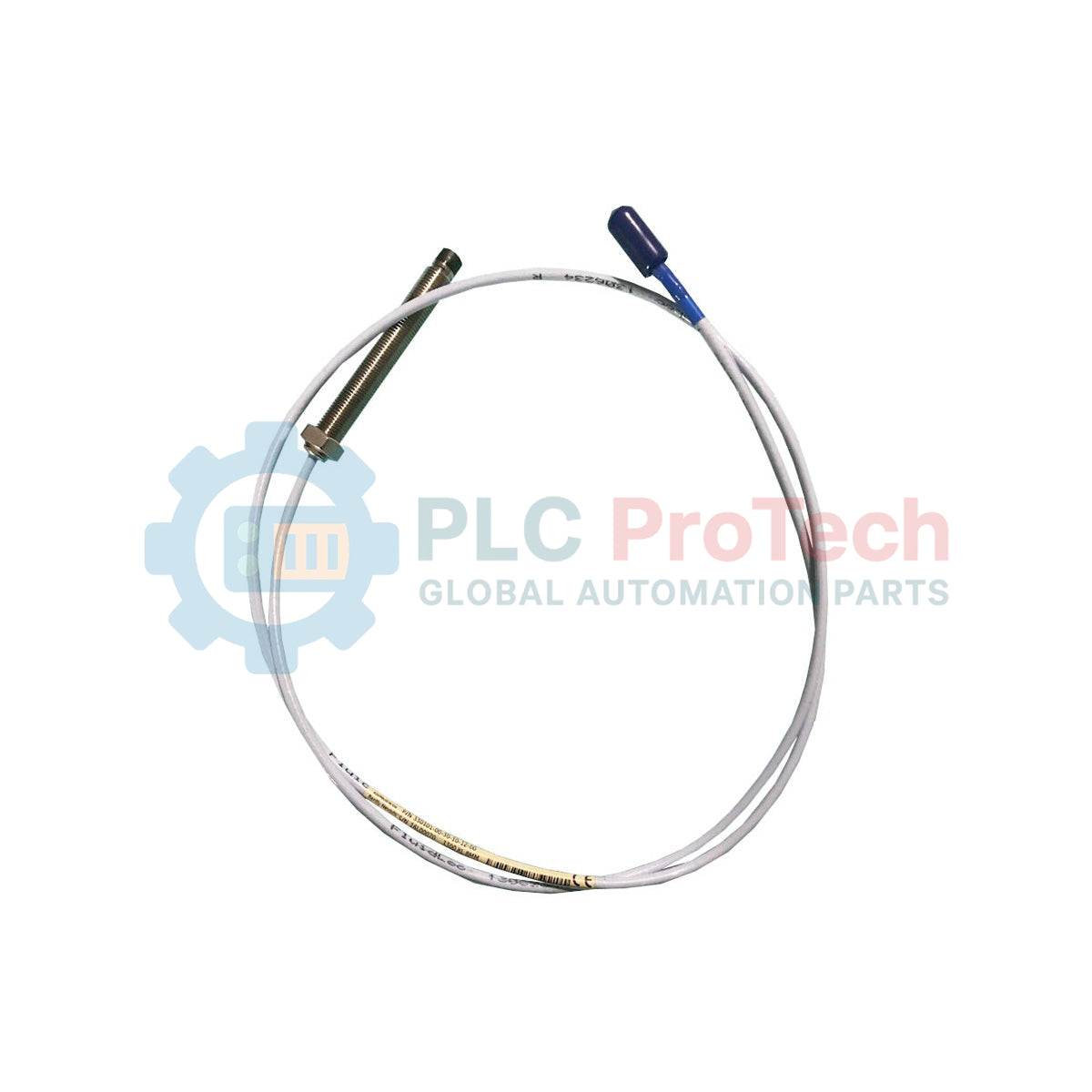

عنصر ترنسدیوسر غیرتماسی 330101-00-30-50-02-CN دادههای دقیق مجاورت ایستا و دینامیک را برای ماشینآلات چرخان حیاتی فراهم میکند. این پروب مجاورت که برای نصب در داخل محفظههای ماشینآلات طراحی شده است، از اصول جریان گردابی برای تولید ولتاژ خروجی متناسب با فاصله فیزیکی بین نوک پروب و سطح هدف هادی مشاهده شده استفاده میکند. این دستگاه به طور یکپارچه با ابزارهای نظارتی سراسری کارخانه ارتباط برقرار میکند تا پارامترهایی مانند ارتعاش شعاعی، موقعیت محوری، سرعت و مراجع Keyphasor روی ماشینآلات با یاتاقان فیلم سیال را ردیابی کند.
ساخته شده با بدنه فولاد ضدزنگ مقاوم و نوک پلیفنیلن سولفید با استحکام بالا، این واحد در شرایط سخت از جمله دماهای بالا و فشار مکانیکی به طور قابل اطمینان کار میکند. این دستگاه شامل اتصال مکانیکی تخصصی و تسکین تنش پیشرفته است تا در برابر محیطهای صنعتی سخت مقاومت کند و یکپارچگی اندازهگیری مداوم و دوام بلندمدت را بدون نیاز به کالیبراسیون دورهای تضمین نماید.
| مدل / کد پسوند | انتخاب گزینه | توضیحات انتخاب |
|---|---|---|
| 330101 | مدل محصول | پروب نزدیکی 3300 XL با قطر 8 میلیمتر، رزوه 3/8-24 UNF، بدون زره |
| -00 | گزینه طول بدون رزوه | طول بدون رزوه 0.0 اینچ |
| -30 | گزینه طول کل پوسته | طول کل پوسته 3.0 اینچ |
| -50 | گزینه طول کل | طول کل سیستم 5.0 متر (16.4 فوت) |
| -02 | گزینه کانکتور و کابل | کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| -CN | گزینه تأیید سازمانی | تأیید ایمنی خاص کشور برای چین (گواهیهای GB/Ex) |
| دستهبندی پارامتر | جزئیات مشخصات |
|---|---|
| دامنه خطی | 2.0 میلیمتر (80 میل)، شروع از تقریباً 0.25 میلیمتر (10 میل) از سطح هدف |
| ضریب مقیاس افزایشی (ISF) | 7.87 ولت بر میلیمتر (200 میلیولت بر میل) ±5% معمول در دامنه خطی هنگام اندازهگیری در برابر هدف فولادی AISI 4140 |
| ولتاژ شکاف پیشنهادی | -9 ولت DC در تنظیم شکاف تقریباً 1.27 میلیمتر (50 میل) |
| دامنه خروجی خطی | تقریباً -1 ولت DC تا -17 ولت DC |
| مقاومت DC پروب (R_PROBE) | 8.73 اهم ±0.50 اهم (بین هادی مرکزی و هادی بیرونی برای سیستم 5.0 متری) |
| قطع فرکانس پایین سیستم | پاسخ صاف از 0 هرتز (جریان مستقیم) تا 10 کیلوهرتز؛ تضعیف +0، -3 دسیبل با تا 305 متر سیمکشی میدانی |
| محدوده اندازه هدف | حداقل قطر سطح هدف صاف 15.2 میلیمتر (0.6 اینچ) |
| محدوده قطر شفت | حداقل توصیه شده قطر شفت 76.2 میلیمتر (3 اینچ)؛ حداقل مطلق 50.8 میلیمتر (2 اینچ) |
| حداکثر گشتاور مجاز پوسته | 11.2 نیوتنمتر (100 اینچ-پوند) |
| گشتاور پیشنهادی پوسته | 7.5 نیوتنمتر (66 اینچ-پوند) |
| جنس نوک پروب | پلیفنلین سولفید (PPS) |
| جنس پوسته پروب | فولاد ضدزنگ AISI 303 یا 304 (SST) |
| نوع کابل یکپارچه | تریاکسیال 75 اهم، عایق شده با فلورو اتیلن پروپیلن (FEP) |
| جنس کانکتور | برنج آبکاری شده با طلا یا مس بریلیوم آبکاری شده با طلا |
| حداکثر گشتاور کانکتور | 0.565 نیوتنمتر (5 اینچ-پوند) |
| دمای عملکرد و نگهداری | -52 درجه سانتیگراد تا +177 درجه سانتیگراد (-62 درجه فارنهایت تا +350 درجه فارنهایت) |
| رتبهبندی فشار پروب | طراحی شده برای آببندی فشار تفاضلی بین نوک پروب و پوسته از طریق اورینگ وایتون داخلی |
| تولیدکننده | Bently Nevada (شرکت Baker Hughes) |
| کشور سازنده | ایالات متحده آمریکا |
| وزن کل سیستم | وزن معمولی 0.7 کیلوگرم (1.5 پوند) |
| ابعاد رزوه پوسته پروب | پیکربندی رزوه 3/8-24 UNF-2A |
| پین کانکتور | عملکرد |
|---|---|
| دو شاخه کواکسیال نر مینیاتوری | اتصال ClickLoc با روکش طلایی فرکانس بالا به کابل توسعه 3300 XL |
| هدایتکننده مرکزی داخلی کواکسیال | جریان رانش RF و سیگنال شکاف دینامیکی را حمل میکند |
| محافظ بیرونی داخلی کواکسیال | بهعنوان مسیر بازگشت سیگنال مشترک و محافظ الکتریکی عمل میکند |
اگر درگیری رزوه داخلی پروب از حد اسمی فراتر رود، چه اتفاقی میافتد؟
عبور از عمق رزوه توصیه شده حداکثر ۰.۵۶۳ اینچ میتواند در هنگام نصب باعث گیر کردن فیزیکی شود. این فشار مکانیکی میتواند بدنه را خراش دهد یا مونتاژ را به طور دائمی در براکت گیر بیندازد.
آیا لازم است برای محکم کردن اتصال کابل کواکسیال مینیاتوری از ابزار استفاده شود؟
کانکتورهای ClickLoc با روکش طلایی به طور خاص برای نصب با دست طراحی شدهاند. باید آنها را تا زمانی که صدای کلیک مکانیکی شنیده شود، با انگشت محکم کنید، زیرا استفاده از انبردست یا ابزار میتواند مرزهای تماس را تغییر شکل دهد.
امضای مقاومت الکتریکی پایه این ماژول پروب چیست؟
برای این پیکربندی خاص ۵.۰ متری، مقاومت جریان مستقیم اسمی بین هادی مرکزی داخلی و شیلد هادی خارجی ۸.۷۳ اهم ±۰.۵۰ اهم است.
آیا این پروب میتواند با سیستم حسگر نزدیکی ۱۱ متری جفت شود؟
خیر، این گزینه پروب با طول کل ۵ متر به طور انحصاری برای استفاده با حلقه حسگر Proximitor به طول ۵.۰ متر کالیبره و طراحی شده است تا دقت صحیح سیستم و تطابق امپدانس را حفظ کند.
